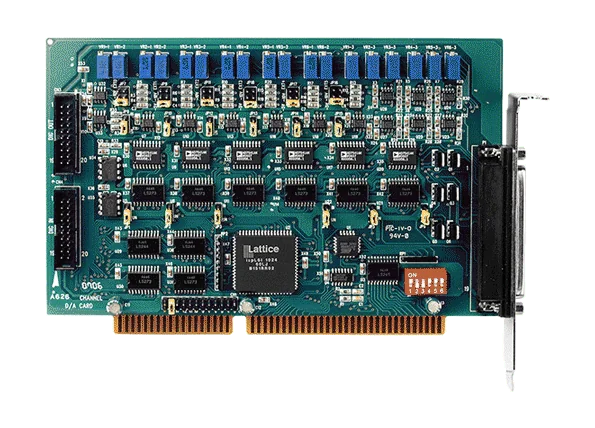

A-626 ISA-Bus 6-Kanal 12-Bit Analogausgangskarte
ISA-Bus-DAQ-Karte mit sechs 12-Bit-Analogausgängen, 16 digitalen Eingängen und 16 digitalen Ausgängen, unterstützt Spannungs- und 4 ~ 20 mA-Stromsenkenbereiche.
- ISA-Bus-Schnittstelle mit 8-Bit-Datenbus und IRQ-Leveln von IRQ3 bis IRQ15
- Sechs 12-Bit-Analogausgangskanäle mit typischer Reaktionszeit von 500 kHz
- Spannungsbereiche von 0 ~ 5 V, 0 ~ 10 V, ±5 V und ±10 V sowie 4 ~ 20 mA Stromsenkenausgang
- Kanalweise Jumper-Auswahl des Ausgangsbereichs
- 16 DI-Kanäle und 16 DO-Kanäle mit 5 V/TTL-Pegeln
- Interne Referenzspannung von -5 V oder -10 V, mit externer Referenzunterstützung bis ±10 V
278,00 € pro Stück
| 1-9 Stück | 278,00 € | |
|---|---|---|
| 10-30 Stück | 269,00 € | −3 % |
| ab 31 Stück | 264,00 € | −5 % |
Produktinformationen "A-626 ISA-Bus 6-Kanal 12-Bit Analogausgangskarte"
Die A-626 CR ist eine ISA-Bus-Datenerfassungskarte für PC-basierte Steuerungssysteme, die sechs 12-Bit-Analogausgänge zusammen mit 16 digitalen Eingängen und 16 digitalen Ausgängen benötigen. Jeder D/A-Kanal kann auf einen Spannungsbereich von 0 ~ 5 V, 0 ~ 10 V, ±5 V oder ±10 V sowie auf einen 4 ~ 20 mA Stromsenkenausgang eingestellt werden.
Warum dieses Modell: Es eignet sich für Ingenieure, die analoge Steuerungs- und Prüfaufbauten auf älteren ISA-basierten PCs realisieren. Der integrierte Referenzbaustein BB Ref-01 ist enthalten, um die thermische Drift der Referenzspannung zu reduzieren. Die Karte lässt sich direkt mit den Verdrahtungszubehören DB-16P, DB-16R, DB-24PR, DN-20 und DN-37 verbinden; dieser Bestellcode enthält einen D-Sub-Steckverbinder CA-4002.
Die Treiberunterstützung umfasst Linux, DOS, Windows 98/NT/2000 sowie 32-Bit-Windows XP/Vista/7, mit einer DLL und einem ActiveX-Steuerelement sowie Beispielprogrammen für mehrere Entwicklungsumgebungen, darunter LabVIEW und Visual Basic. Die A-726 ist vollständig kompatibel zur A-626.
Anwendungen
- Signalanalyse
- Industrieautomatisierung
- Laborautomatisierung
- Sensorschnittstelle
- FFT- und Frequenzanalyse
- Transientenanalyse
- Produktionsprüfung
- Prozesssteuerung
| Product type: | DAQ board |
|---|---|
| Interface: | ISA |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 20-polige Stiftleiste x 2 |
| Analogausgang | |
| Kanäle | 6 |
| Bereich | Spannung: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V Strom: 4 ~ 20 mA |
| Auflösung | 12-Bit |
| Genauigkeit | 0,01 % of FSR ±1 LSB @ 25 °C, ±10 V |
| Ansprechzeit | 500 kHz (typisch) |
| Spannungsausgangsfähigkeit | ±5 mA |
| Betriebsmodus | Statische Aktualisierung |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 2,4 mA @ 0,8 V Quelle: 0,8 mA @ 2,0 V |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| PC-Bus | |
| Typ | ISA |
| Datenbus | 8 Bit |
| Leistung | |
| Leistungsaufnahme | 0.9 A @ +5 V 110 mA @ +12 V 90 mA @ -12 V |
| Mechanisch | |
| Abmessungen (mm) | 106 x 157 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
