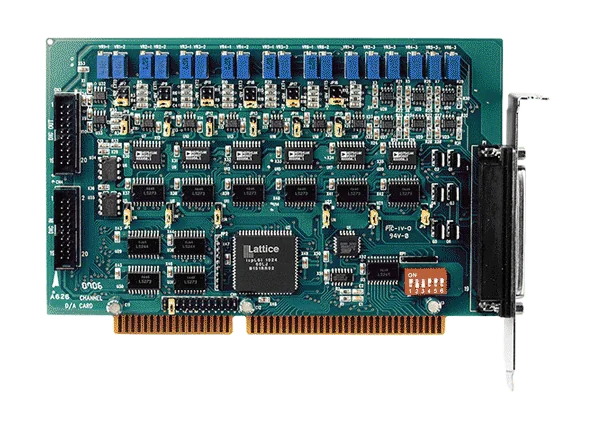

A-626/S ISA-Bus 12-Bit 6-Kanal Analogausgangskarte
12-Bit-Analogausgangskarte für ISA-Bus mit 6 AO-Kanälen, 16 DI und 16 DO, Spannungsbereichen von ±10 V, ±5 V, 0 ~ 10 V und 0 ~ 5 V sowie 4 ~ 20 mA Stromausgang.
- ISA-Bus-Karte mit 6 Analogausgangskanälen und 12-Bit-Auflösung
- Pro Kanal per Jumper wählbar: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V und 4 ~ 20 mA (Senke) Ausgänge
- 16 digitale Eingangskanäle und 16 digitale Ausgangskanäle, Typ 5 V/TTL
- Integrierter Referenzbaustein BB Ref-01 zur Reduzierung der thermischen Drift der Referenzspannung
- Interne Referenz von -5 V oder -10 V oder externe Referenz bis ±10 V AC oder DC
- IRQ-Pegel von IRQ3 bis IRQ15
312,00 € pro Stück
| 1-9 Stück | 312,00 € | |
|---|---|---|
| 10-30 Stück | 302,00 € | −3 % |
| ab 31 Stück | 296,00 € | −5 % |
Produktinformationen "A-626/S ISA-Bus 12-Bit 6-Kanal Analogausgangskarte"
Die A-626/S CR ist eine ISA-Bus-Datenerfassungskarte für PC-basierte Steuerungen mit sechs 12-Bit-Analogausgangskanälen sowie 16 digitalen Eingängen und 16 digitalen Ausgängen. Jeder D/A-Kanal lässt sich per Jumper auf einen Spannungsbereich von ±10 V, ±5 V, 0 ~ 5 V oder 0 ~ 10 V oder auf einen 4 ~ 20 mA Stromsenke-Ausgang einstellen, sodass eine Karte einen Mix aus Aktoren und Steuereingängen bedienen kann.
Der integrierte Referenzbaustein BB Ref-01 ist bereits enthalten, um die thermische Drift der Referenzspannung zu reduzieren. Die Karte arbeitet mit internen Referenzspannungen von -5 V und -10 V oder einer externen Referenz von bis zu ±10 V AC oder DC und unterstützt IRQ-Pegel von IRQ3 bis IRQ15. Sie wird direkt mit den Verdrahtungsboards DB-16P, DB-16R, DB-24PR, DN-20 und DN-37 verbunden.
Softwareseitig werden Linux, DOS, Windows 98/NT/2000 sowie 32-Bit-Windows XP/Vista/7 unterstützt. Eine DLL und ein ActiveX-Steuerelement sind verfügbar, dazu Beispielprogramme für Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic und LabVIEW. Die A-726 ist eine neuere Generation, die vollständig kompatibel zur A-626 ist, während die A-628 acht AO-Kanäle bietet.
Anwendungen
- Signalanalyse
- Industrieautomatisierung
- Laborautomatisierung
- Sensorschnittstelle
- FFT- und Frequenzanalyse
- Transientenanalyse
- Produktionsprüfung
- Prozessregelung
| Product type: | DAQ board |
|---|---|
| Interface: | ISA |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog outputs: | 6 |
| Operating temperature: | 0 ~ +60°C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 20-polige Stiftleiste x 2 |
| Analogausgang | |
| Kanäle | 6 |
| Bereich | Spannung: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V Strom: 4 ~ 20 mA |
| Auflösung | 12-Bit |
| Genauigkeit | 0,01 % of FSR ±1 LSB @ 25 °C, ±10 V |
| Ansprechzeit | 500 kHz (typisch) |
| Spannungsausgangsfähigkeit | ±5 mA |
| Betriebsmodus | Statische Aktualisierung |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 2,4 mA @ 0,8 V Quelle: 0,8 mA @ 2,0 V |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| PC-Bus | |
| Typ | ISA |
| Datenbus | 8 Bit |
| Leistung | |
| Leistungsaufnahme | 0.9 A @ +5 V 110 mA @ +12 V 90 mA @ -12 V |
| Mechanisch | |
| Abmessungen (mm) | 106 x 157 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
