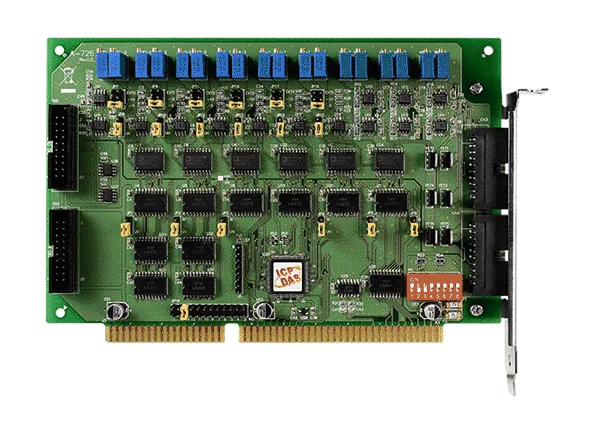

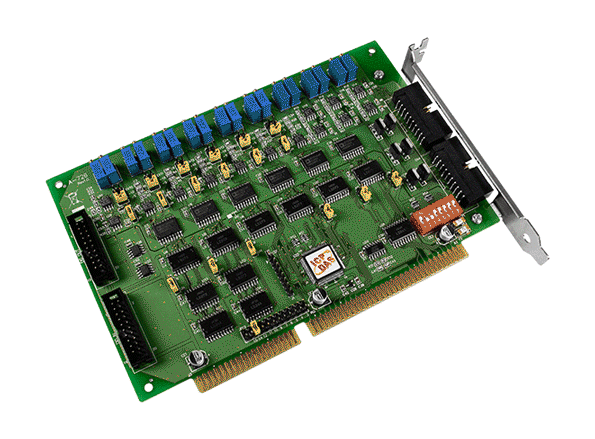

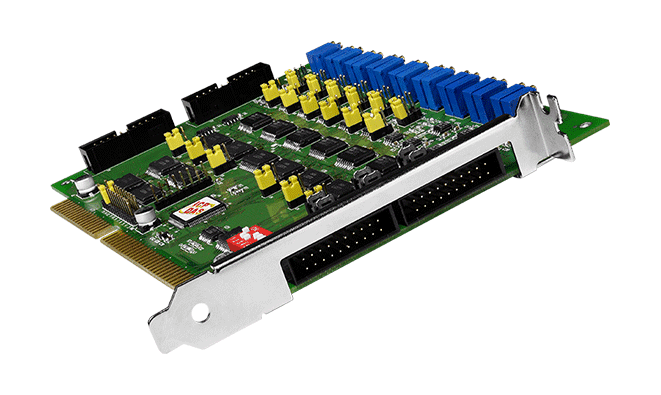

A-726 ISA-Bus 6-Kanal 12-Bit Analogausgangskarte
ISA-Bus-Analogausgangskarte mit sechs 12-Bit-Kanälen für Spannung und 4 ~ 20 mA Senkstrom, plus 16 digitale Eingänge und 16 digitale Ausgänge. Kompatibel mit PCL-726 und A-626.
- Sechs 12-Bit-Analogausgangskanäle mit individuell wählbaren Spannungs- und Strombereichen
- Ausgangsbereiche: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V und 4 ~ 20 mA (Senke)
- 16 digitale Eingangs- und 16 digitale Ausgangskanäle, 5 V/TTL, statischer Aktualisierungsmodus
- Vollständig kompatibel zur A-626 und kompatibel zur PCL-726
- Interne (-5 V oder -10 V) oder externe (max. ±10 V, AC oder DC) Referenzspannungsoptionen
- ISA-Bus mit 8-Bit-Datenbus und wählbarem IRQ-Pegel von IRQ3 bis IRQ15
278,00 € pro Stück
| 1-9 Stück | 278,00 € | |
|---|---|---|
| 10-30 Stück | 269,00 € | −3 % |
| ab 31 Stück | 264,00 € | −5 % |
Produktinformationen "A-726 ISA-Bus 6-Kanal 12-Bit Analogausgangskarte"
Die A-726 CR ist eine ISA-Bus-Datenerfassungskarte für Ingenieure, die sechs 12-Bit-Analogausgänge zusammen mit 16 TTL-Digitaleingängen und 16 TTL-Digitalausgängen in einem einzigen PC-Steckplatz benötigen. Sie ist vollständig kompatibel zur A-626 ausgelegt und kann daher in bestehenden ISA-basierten Systemen als direkter Ersatz eingesetzt werden.
Jeder D/A-Kanal lässt sich per Jumper individuell auf einen von mehreren Ausgangsbereichen einstellen: ±10 V, ±5 V, 0 ~ 5 V, 0 ~ 10 V oder 4 ~ 20 mA (Senke). Die Referenzschaltung kann eine interne Quelle von -5 V oder -10 V nutzen oder eine externe Referenz von bis zu ±10 V, AC oder DC. Ein onboard integriertes Referenzbauteil ist enthalten, um die Driftung der Referenzspannung über die Temperatur zu begrenzen.
Die Softwareunterstützung umfasst DLL und ActiveX-Steuerelemente sowie Beispielprogramme für Turbo C++, Borland C++, Microsoft Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic und LabVIEW. Treiber sind für Linux, DOS, Windows 98/NT/2000 sowie 32-Bit-Windows XP/Vista/7 aufgeführt.
Anwendungen
- Signalanalyse
- Industrieautomation
- Laborautomation
- Sensorschnittstelle
- FFT- und Frequenzanalyse
- Transientenanalyse
- Produktionsprüfung
- Prozessregelung
| Product type: | ISA DAQ board |
|---|---|
| Interface: | ISA bus |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog outputs: | 6 |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 20-polige Stiftleiste x 2 |
| Analogausgang | |
| Kanäle | 6 |
| Bereich | Spannung: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V Strom: 4 ~ 20 mA |
| Auflösung | 12-Bit |
| Genauigkeit | 0,01 % of FSR ±1 LSB @ 25 °C, ±10 V |
| Ansprechzeit | 500 kHz (typisch) |
| Spannungsausgangsfähigkeit | ±5 mA |
| Betriebsmodus | Statische Aktualisierung |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 2,4 mA @ 0,8 V Quelle: 0,8 mA @ 2,0 V |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| PC-Bus | |
| Typ | ISA |
| Datenbus | 8 Bit |
| Leistung | |
| Leistungsaufnahme | 0.9 A @ +5 V 110 mA @ +12 V 90 mA @ -12 V |
| Mechanisch | |
| Abmessungen (mm) | 106 x 157 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
