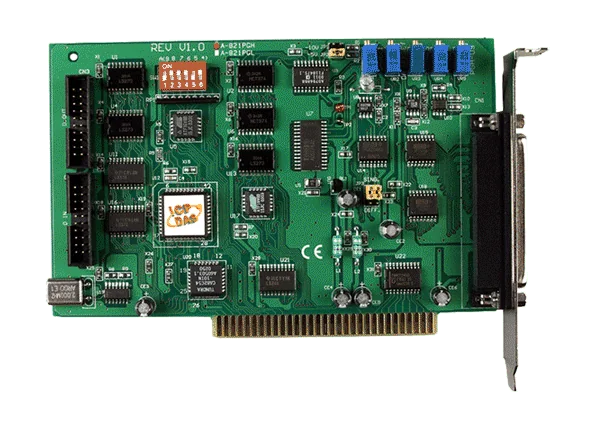

A-821PGH ISA DAQ-Karte, 16-kan. 12-Bit-Analogeingang, 45 kS/s
Multifunktions-DAQ-Karte für den ISA-Bus mit 16 Single-Ended- oder 8 Differenz-12-Bit-Analogeingängen mit bis zu 45 kS/s, einem 12-Bit-Analogausgang, 16 digitalen Eingängen und 16 digitalen Ausgängen.
- 12-Bit-A/D-Wandler mit 16 Single-Ended- oder 8 Differenz-Eingangskanälen
- Abtastrate bis zu 45 kS/s
- Softwareprogrammierbare Verstärkung von 1, 10, 100 und 1000 (PGH-Version)
- Ein 12-Bit-Analogausgangskanal mit Bereichen von 0 ~ 5 V und 0 ~ 10 V
- 16 DI und 16 DO mit 5-V-/TTL-Pegeln
- Software- und Pacer-Auslösung mit Datenübertragung per Polling oder Interrupt
215,00 € pro Stück
| 1-9 Stück | 215,00 € | |
|---|---|---|
| 10-30 Stück | 208,00 € | −3 % |
| ab 31 Stück | 204,00 € | −5 % |
Produktinformationen "A-821PGH ISA DAQ-Karte, 16-kan. 12-Bit-Analogeingang, 45 kS/s"
Die A-821PGH CR ist eine 12-Bit-Multifunktions-Datenerfassungskarte für PC/AT-kompatible Rechner mit ISA-Bus. Sie vereint eine schnelle Analogeingangsstufe, einen analogen Ausgangskanal und digitale I/O auf TTL-Pegel auf einer einzigen Karte. Damit eignet sie sich für Ingenieure, die Signalerfassung und einfache Steuerung mit nur einem Steckplatz benötigen.
Die Analogeingänge lassen sich als 16 Single-Ended- oder 8 Differenzkanäle konfigurieren und werden mit bis zu 45 kS/s abgetastet. Die PGH-Version bietet softwareprogrammierbare Verstärkungen von 1, 10, 100 und 1000 mit Eingangsbereichen von ±5 V, ±0,5 V, ±0,05 V und ±0,005 V. Die Auslösung erfolgt per Software oder Pacer, die Datenübertragung per Polling oder Interrupt. Zusätzlich steht ein 16-Bit-Timer/Zähler-Kanal zur Verfügung.
Der Anschluss erfolgt über einen 37-poligen D-Sub-Stecker; der D-Sub-Stecker CA-4002 ist in dieser Bestellnummer enthalten. Die Karte ist für einen Betriebstemperaturbereich von 0 ~ +60 °C ausgelegt und trägt die Kennzeichnungen CE, UKCA, FCC und WEEE.
Anwendungen
- Signalanalyse
- Industrieautomation
- Laborautomation
- Sensorschnittstelle
- FFT- und Frequenzanalyse
- Transientenanalyse
- Produktionsprüfung
- Prozessregelung
| Product type: | DAQ board |
|---|---|
| Interface: | ISA |
| Ports: | 37-polig D-Sub |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 20-polige Stiftleiste x 2 |
| Analogeingang | |
| Kanäle | 16 Single-ended/8 Differential |
| Bereich | ± 5V, ± 0.5V, ± 0.05V, ± 0.005V |
| Auflösung | 12-Bit |
| Genauigkeit | 0,1 % vom Endwert ±1 LSB @ 25 °C, ±10 V |
| Abtastrate | 45 kS/s max. |
| Überspannungsschutz | Dauerhaft ±35 Vss |
| Nullpunktdrift | 15 ppm/°C vom Skalenendwert |
| Triggermodus | Software, Pacer |
| Datenübertragung | Polling, Interrupt |
| Analogausgang | |
| Kanäle | 1 |
| Bereich | 0 ~ 10 V, 0 ~ 5 V |
| Auflösung | 12-Bit |
| Genauigkeit | ±10 LSB |
| Ansprechzeit | 500 kHz (typisch) |
| Spannungsausgangsfähigkeit | ±5 mA |
| Anstiegsgeschwindigkeit | 0,6 μs bis 0,01 % bei Sprung über den vollen Messbereich |
| Betriebsmodus | Statische Aktualisierung |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 40 mA Quelle: 20 mA |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Timer/Zähler/Frequenz | |
| Kanäle | 1 |
| Typ | 5 V /TTL |
| Auflösung | 16-Bit |
| PC-Bus | |
| Typ | ISA |
| Datenbus | 16-Bit |
| Leistung | |
| Leistungsaufnahme | 300 mA @ +5 V 60 mA @ +12 V 30 mA @ -12 V |
| Mechanisch | |
| Abmessungen (mm) | 106 X 160 X 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
