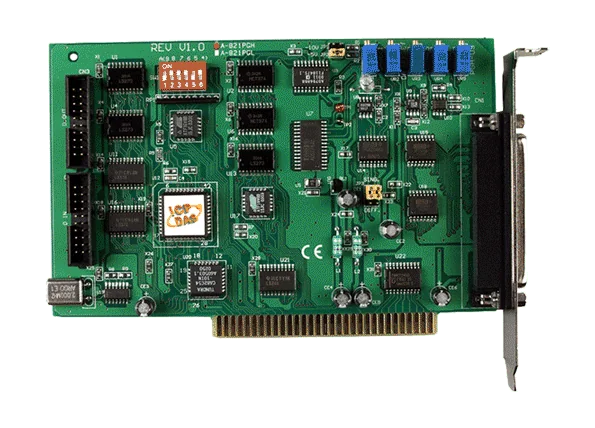

A-821PGH/S ISA Multifunktions-DAQ-Karte, 16-kan. 12-Bit-AI, 45 kS/s
ISA-Bus-Multifunktions-DAQ-Karte mit 16 Single-Ended- oder 8 differentiellen 12-Bit-Analogeingängen mit bis zu 45 kS/s, einem 12-Bit-AO-Kanal sowie 16 DI und 16 DO.
- 16 Single-Ended- oder 8 differentielle 12-Bit-Analogeingänge mit bis zu 45 kS/s
- Ein 12-Bit-Analogausgang mit Bereichen 0 ~ 5 V und 0 ~ 10 V
- 16 DI und 16 DO mit 5 V/TTL-Pegeln
- Softwareprogrammierbare Verstärkung bei der Variante A-821PGH: 1, 10, 100 und 1000
- Trigger-Modi: Software, Pacer, extern und Ereignis
- Datenübertragung per Polling, Interrupt und DMA
266,00 € pro Stück
| 1-9 Stück | 266,00 € | |
|---|---|---|
| 10-30 Stück | 258,00 € | −3 % |
| ab 31 Stück | 253,00 € | −5 % |
Produktinformationen "A-821PGH/S ISA Multifunktions-DAQ-Karte, 16-kan. 12-Bit-AI, 45 kS/s"
Die A-821PGH/S CR ist eine 12-Bit-Multifunktions-Datenerfassungskarte für PC/AT-kompatible Rechner mit ISA-Bus. Sie vereint auf einer Karte 16 Single-Ended- oder 8 differentielle Analogeingänge, einen 12-Bit-Analogausgang, 16 digitale Eingänge und 16 digitale Ausgänge sowie einen 16-Bit-Timer-/Zählerkanal.
Die Analogeingänge tasten mit bis zu 45 kS/s ab und unterstützen Software-, Pacer-, externe und Ereignis-Triggerung. Die Datenübertragung erfolgt per Polling, Interrupt oder DMA, was sowohl einfache Überwachungsaufgaben als auch zeitkritische Erfassung abdeckt. Die Variante A-821PGH dieser Serie bietet softwareprogrammierbare Verstärkungen von 1, 10, 100 und 1000.
Diese Bestellnummer wird mit einer Klemmenplatine DB-8225 und einem D-Sub-Kabel CA-3710 geliefert, anstelle des für die Basisvariante A-821PGH aufgeführten D-Sub-Steckers CA-4002. Die Karte trägt die Kennzeichnungen CE, UKCA, FCC und WEEE und arbeitet im Temperaturbereich 0 ~ +60 °C.
Anwendungen
- Signalanalyse
- Industrieautomation
- Laborautomation
- Sensorschnittstelle
- FFT- und Frequenzanalyse
- Transientenanalyse
- Produktionsprüfung
- Prozessregelung
| Product type: | DAQ board |
|---|---|
| Interface: | ISA bus |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog inputs: | 16 |
| Analog outputs: | 1 |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 20-polige Stiftleiste x 2 |
| Analogeingang | |
| Kanäle | 16 Single-ended/8 Differential |
| Bereich | ± 5V, ± 0.5V, ± 0.05V, ± 0.005V |
| Auflösung | 12-Bit |
| Genauigkeit | 0,1 % vom Endwert ±1 LSB @ 25 °C, ±10 V |
| Abtastrate | 45 kS/s max. |
| Überspannungsschutz | Dauerhaft ±35 Vss |
| Nullpunktdrift | 15 ppm/°C vom Skalenendwert |
| Triggermodus | Software, Pacer |
| Datenübertragung | Polling, Interrupt |
| Analogausgang | |
| Kanäle | 1 |
| Bereich | 0 ~ 10 V, 0 ~ 5 V |
| Auflösung | 12-Bit |
| Genauigkeit | ±10 LSB |
| Ansprechzeit | 500 kHz (typisch) |
| Spannungsausgangsfähigkeit | ±5 mA |
| Anstiegsgeschwindigkeit | 0,6 μs bis 0,01 % bei Sprung über den vollen Messbereich |
| Betriebsmodus | Statische Aktualisierung |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 40 mA Quelle: 20 mA |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Timer/Zähler/Frequenz | |
| Kanäle | 1 |
| Typ | 5 V /TTL |
| Auflösung | 16-Bit |
| PC-Bus | |
| Typ | ISA |
| Datenbus | 16-Bit |
| Leistung | |
| Leistungsaufnahme | 300 mA @ +5 V 60 mA @ +12 V 30 mA @ -12 V |
| Mechanisch | |
| Abmessungen (mm) | 106 X 160 X 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
