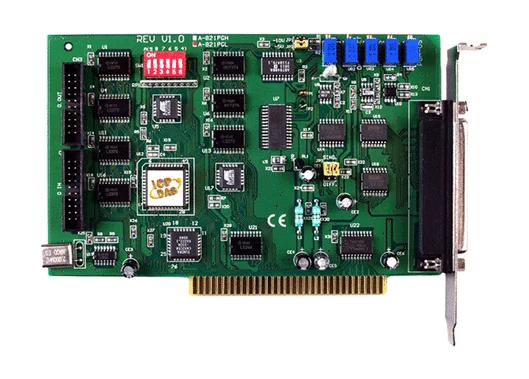

A-821PGL ISA Multifunktions-DAQ-Karte, 16-Kanal 12-Bit AI, 45 kS/s
Multifunktionskarte zur Datenerfassung für den ISA-Bus mit 16 single-ended oder 8 differentiellen 12-Bit-Analogeingängen mit bis zu 45 kS/s, zusätzlich Analogausgang, 16 digitale Eingänge und 16 digitale Ausgänge.
- 16 single-ended oder 8 differentielle 12-Bit-Analogeingänge mit bis zu 45 kS/s
- Softwareseitig programmierbare Verstärkung von 1, 2, 4 und 8 (A-821PGL Low-Gain-Version)
- Analogausgang mit den Bereichen 0 ~ 5 V und 0 ~ 10 V
- 16 digitale Eingänge und 16 digitale Ausgänge, 5 V/TTL-Pegel
- Software-, Pacer-, externe und Ereignis-Trigger-Modi für die A/D-Wandlung
- Datenübertragung per Polling, Interrupt und DMA
211,00 € pro Stück
| 1-9 Stück | 211,00 € | |
|---|---|---|
| 10-30 Stück | 205,00 € | −3 % |
| ab 31 Stück | 201,00 € | −5 % |
Produktinformationen "A-821PGL ISA Multifunktions-DAQ-Karte, 16-Kanal 12-Bit AI, 45 kS/s"
Die A-821PGL ist eine 12-Bit-Multifunktionskarte für den ISA-Bus für Ingenieure, die Analogerfassung, Analogausgang und digitale I/O in einer einzigen PC-Erweiterungskarte benötigen. Sie bietet 16 single-ended oder 8 differentielle Analogeingänge mit einer Abtastrate von bis zu 45 kS/s und eignet sich damit für Signalanalyse und die Erfassung transienter Vorgänge.
Die Low-Gain-Version bietet softwareseitig programmierbare Verstärkungen von 1, 2, 4 und 8 für die Analogeingangskanäle. Es stehen mehrere Triggerquellen zur Verfügung, darunter Software-, Pacer-, externe und Ereignistrigger, und die Daten können per Polling, Interrupt oder DMA übertragen werden. Die Karte verfügt außerdem über einen Analogausgang mit den Bereichen 0 ~ 5 V und 0 ~ 10 V sowie über 16 digitale Eingänge und 16 digitale Ausgänge mit 5 V/TTL-Pegeln und einen 16-Bit-Timer/Zähler-Kanal.
Diese Bestellnummer enthält einen D-Sub-Stecker CA-4002 für die Feldverdrahtung. Die Karte ist für einen Betriebstemperaturbereich von 0 ~ +60 °C spezifiziert.
Anwendungen
- Signalanalyse
- Industrieautomation
- Laborautomation
- Sensoranbindung
- FFT- und Frequenzanalyse
- Transientenanalyse
- Produktionsprüfung
- Prozessregelung
| Product type: | ISA multifunction DAQ board |
|---|---|
| Interface: | ISA |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog inputs: | 16 single-ended / 8 differential |
| Analog outputs: | 12-Bit |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 20-polige Stiftleiste x 2 |
| Analogeingang | |
| Kanäle | 16 Single-ended/8 Differential |
| Bereich | ± 5V, ±2.5V, ±1.25V, ± 0.625V |
| Auflösung | 12-Bit |
| Genauigkeit | 0,1 % vom Endwert ±1 LSB @ 25 °C, ±10 V |
| Abtastrate | 45 kS/s max. |
| Überspannungsschutz | Dauerhaft ±35 Vss |
| Nullpunktdrift | 15 ppm/°C vom Skalenendwert |
| Triggermodus | Software, Pacer |
| Datenübertragung | Polling, Interrupt |
| Analogausgang | |
| Kanäle | 2 |
| Bereich | 0 ~ 10 V, 0 ~ 5 V |
| Auflösung | 12-Bit |
| Genauigkeit | ±6 LSB |
| Ansprechzeit | 500 kHz (typisch) |
| Spannungsausgangsfähigkeit | ±5 mA |
| Anstiegsgeschwindigkeit | 0,6 μs bis 0,01 % bei Sprung über den vollen Messbereich |
| Betriebsmodus | Statische Aktualisierung |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 40 mA Quelle: 20 mA |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| DO-Rückmeldung | Ja |
| Timer/Zähler/Frequenz | |
| Kanäle | 1 |
| Typ | 5 V/TTL |
| Auflösung | 16-Bit |
| PC-Bus | |
| Typ | ISA |
| Datenbus | 8 Bit |
| Leistung | |
| Leistungsaufnahme | 300 mA @ +5 V 60 mA @ +12 V 30 mA @ -12 V |
| Mechanisch | |
| Abmessungen (mm) | 106 X 160 X 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
