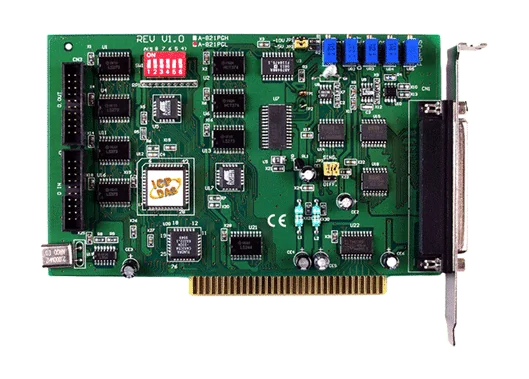

A-821PGL/S ISA Multifunktions-DAQ-Karte, 16-Kanal 12-Bit-AI, 45 kS/s
Multifunktions-DAQ-Karte für den ISA-Bus mit 16 single-ended oder 8 differenziellen 12-Bit-Analogeingängen mit bis zu 45 kS/s, zusätzlichem Analogausgang sowie 16 digitalen Eingängen und 16 digitalen Ausgängen.
- 12-Bit-A/D-Wandler mit 16 single-ended oder 8 differenziellen Eingangskanälen
- Maximale Abtastrate von 45 kS/s
- Softwareprogrammierbare Verstärkung von 1, 2, 4 und 8 (A-821PGL Version mit niedriger Verstärkung)
- Analogausgang mit 0 ~ 5 V und 0 ~ 10 V Bereichen
- 16 digitale Eingänge und 16 digitale Ausgänge, 5 V/TTL-Pegel
- Software-, Pacer-, externe und Ereignis-Trigger-Modi für die A/D-Wandlung
262,00 € pro Stück
| 1-9 Stück | 262,00 € | |
|---|---|---|
| 10-30 Stück | 255,00 € | −3 % |
| ab 31 Stück | 249,00 € | −5 % |
Produktinformationen "A-821PGL/S ISA Multifunktions-DAQ-Karte, 16-Kanal 12-Bit-AI, 45 kS/s"
Die A-821PGL/S CR ist eine 12-Bit-Multifunktions-Datenerfassungskarte für PC/AT-kompatible Rechner mit ISA-Bus. Sie vereint auf einer Karte 16 single-ended oder 8 differenzielle analoge Eingänge, einen analogen Ausgang mit 0 ~ 5 V und 0 ~ 10 V Bereichen sowie 16 digitale Eingänge und 16 digitale Ausgänge. Sie eignet sich für Ingenieure, die gemischte analoge und digitale E/A in einem einzigen PC-Steckplatz benötigen.
Die Version A-821PGL bietet softwareprogrammierbare Verstärkungen von 1, 2, 4 und 8 an den analogen Eingängen, mit einer maximalen Abtastrate von 45 kS/s. Mehrere Triggermodi (Software, Pacer, extern und Ereignis) sowie Datenübertragungsmodi (Polling, Interrupt und DMA) erlauben es, die Erfassung an die zeitlichen Anforderungen der Anwendung anzupassen.
Der Lieferumfang dieser Bestellnummer umfasst eine Klemmenplatine DB-8225 und ein D-Sub-Kabel CA-3710. Damit steht eine sofort verdrahtbare Option zum Anschluss der Feldsignale an die Karte zur Verfügung.
Anwendungen
- Signalanalyse
- Industrieautomatisierung
- Laborautomatisierung
- Sensorschnittstelle
- FFT- und Frequenzanalyse
- Transientenanalyse
- Produktionsprüfung
- Prozessregelung
| Product type: | DAQ board |
|---|---|
| Interface: | ISA bus |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog inputs: | 16 |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 20-polige Stiftleiste x 2 |
| Analogeingang | |
| Kanäle | 16 Single-ended/8 Differential |
| Bereich | ± 5V, ±2.5V, ±1.25V, ± 0.625V |
| Auflösung | 12-Bit |
| Genauigkeit | 0,1 % vom Endwert ±1 LSB @ 25 °C, ±10 V |
| Abtastrate | 45 kS/s max. |
| Überspannungsschutz | Dauerhaft ±35 Vss |
| Nullpunktdrift | 15 ppm/°C vom Skalenendwert |
| Triggermodus | Software, Pacer |
| Datenübertragung | Polling, Interrupt |
| Analogausgang | |
| Kanäle | 2 |
| Bereich | 0 ~ 10 V, 0 ~ 5 V |
| Auflösung | 12-Bit |
| Genauigkeit | ±6 LSB |
| Ansprechzeit | 500 kHz (typisch) |
| Spannungsausgangsfähigkeit | ±5 mA |
| Anstiegsgeschwindigkeit | 0,6 μs bis 0,01 % bei Sprung über den vollen Messbereich |
| Betriebsmodus | Statische Aktualisierung |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 40 mA Quelle: 20 mA |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| DO-Rückmeldung | Ja |
| Timer/Zähler/Frequenz | |
| Kanäle | 1 |
| Typ | 5 V/TTL |
| Auflösung | 16-Bit |
| PC-Bus | |
| Typ | ISA |
| Datenbus | 8 Bit |
| Leistung | |
| Leistungsaufnahme | 300 mA @ +5 V 60 mA @ +12 V 30 mA @ -12 V |
| Mechanisch | |
| Abmessungen (mm) | 106 X 160 X 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
