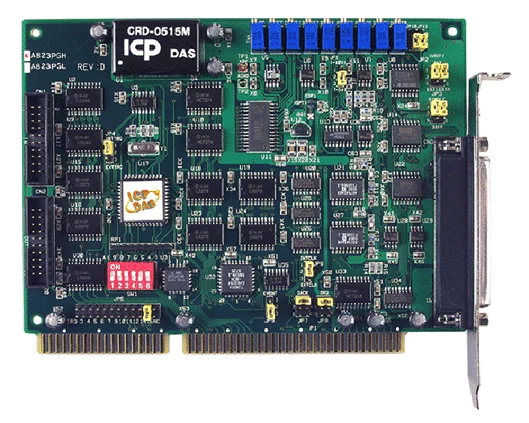

A-823PGH/S ISA-Bus 125 kS/s 16-Kanal 12-Bit Multifunktions-DAQ-Karte
12-Bit-Multifunktions-DAQ-Karte für den ISA-Bus mit 16 Single-Ended- oder 8 Differenz-Analogeingängen, zwei 12-Bit-Analogausgängen, 16 digitalen Eingängen und 16 digitalen Ausgängen, Abtastung bis 125 kS/s.
- 16 Single-Ended- oder 8 Differenz-Analogeingangskanäle mit 12 Bit
- Maximale Abtastrate von 125 kS/s
- Zwei 12-Bit-Analogausgangskanäle mit wählbaren Spannungsbereichen
- Softwareprogrammierbare Verstärkung von 0,5 bis 1000 bei der PGH-Variante
- 16 digitale Eingänge und 16 digitale Ausgänge
- Trigger-Modi per Software, Pacer, extern und Ereignis
424,00 € pro Stück
| 1-9 Stück | 424,00 € | |
|---|---|---|
| 10-30 Stück | 412,00 € | −3 % |
| ab 31 Stück | 403,00 € | −5 % |
Produktinformationen "A-823PGH/S ISA-Bus 125 kS/s 16-Kanal 12-Bit Multifunktions-DAQ-Karte"
A-823PGH/S ist eine PC/AT-kompatible Datenerfassungskarte für den ISA-Bus, die analoge Eingänge, analoge Ausgänge und digitale I/Os auf einer einzigen Karte vereint. Sie eignet sich für Ingenieure, die schnelle analoge Signale erfassen und digitale Leitungen von einem einzigen Steckplatz aus steuern oder überwachen müssen.
Die analogen Eingänge lassen sich als 16 Single-Ended- oder 8 Differenzkanäle konfigurieren, mit 12 Bit Auflösung und einer maximalen Abtastrate von 125 kS/s. Die PGH-Variante bietet softwareprogrammierbare Verstärkungen von 0,5, 1, 5, 10, 50, 100, 500 und 1000. Zwei 12-Bit-Analogausgangskanäle unterstützen mehrere Spannungsbereiche, darunter unipolare und bipolare Einstellungen mit optionaler externer Referenz.
Die Erfassung kann per Software, Pacer, externem Signal oder Ereignistrigger gestartet werden, und die Datenübertragung erfolgt wahlweise per Polling, Interrupt oder DMA. Die Karte stellt zudem 16 DI- und 16 DO-Kanäle bereit, mit einem 37-poligen D-Sub-Steckverbinder für die Feldverdrahtung.
Anwendungen
- Signalanalyse
- Industrieautomation
- Laborautomation
- Sensorschnittstelle
- FFT- und Frequenzanalyse
- Transientenanalyse
- Produktionsprüfung
- Prozessregelung
| Product type: | DAQ board |
|---|---|
| Interface: | ISA bus |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog inputs: | 16 |
| Analog outputs: | 2 |
| Ports: | 37-polig D-Sub |
