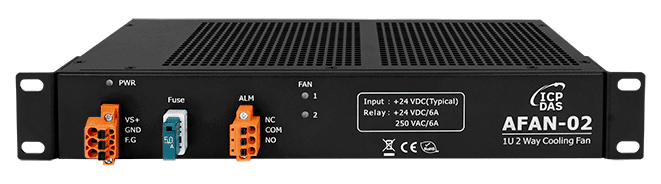

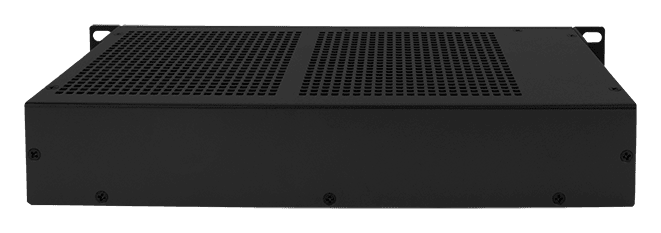

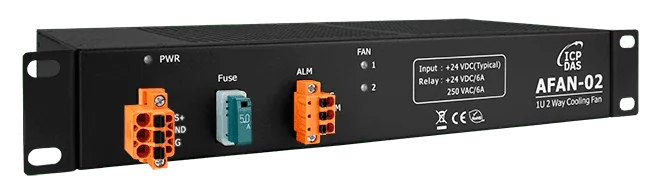

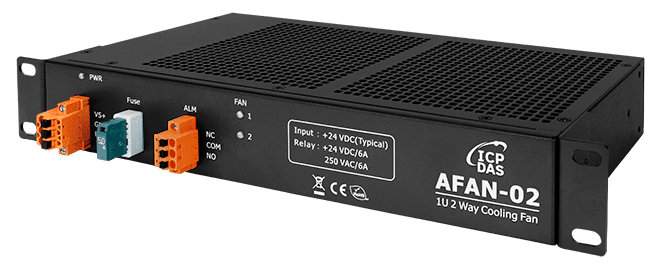

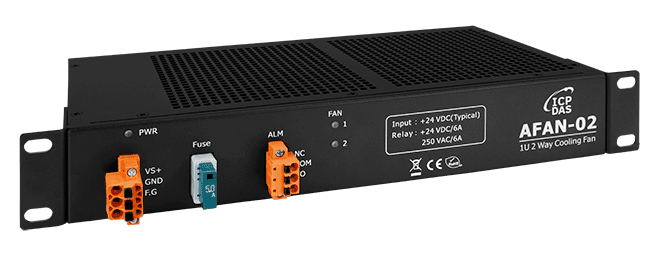

AFAN-02 1U 2-Way Lüftermodul mit Relais-Alarm
1U-Lüftermodul für zwei hot-swappable Lüfter mit Fehler-LEDs je Lüfter und Relais-Alarmausgang für Lüfterausfall oder Spannungsverlust. Versorgung mit 24 VDC.
- Zwei hot-swappable Lüftermodule in einem 1U-Gehäuse
- Eigene Fehler-LED für jeden Lüfter sowie Betriebs- und Statusanzeigen
- Relais-Alarmausgang bei jedem Lüfterausfall oder Spannungsverlust
- Ausfall eines Lüfters beeinflusst den anderen nicht
- Überspannungsschutz mit 5-A-Sicherung am 24-VDC-Eingang
- Relaiskontakt-Nennwert 6 A, 250 VAC / 30 VDC
469,00 € pro Stück
| 1-9 Stück | 469,00 € | |
|---|---|---|
| 10-30 Stück | 455,00 € | −3 % |
| ab 31 Stück | 445,00 € | −5 % |
Produktinformationen "AFAN-02 1U 2-Way Lüftermodul mit Relais-Alarm"
AFAN-02 CR ist ein 1U-Zweiwege-Lüftermodul, das Geräte durch aktive Luftzirkulation innerhalb ihrer Temperaturgrenzen hält. Es nimmt zwei Lüftermodule auf, sodass ein defektes Modul im laufenden Betrieb ausgetauscht werden kann.
Jeder Lüfter verfügt über eine eigene Fehler-LED, und der Relais-Alarmausgang meldet einen Lüfterausfall oder Spannungsverlust. Ein Defekt an einem Lüfter beeinflusst den anderen nicht; eine 5-A-Sicherung mit Überspannungsschutz sichert die 24-VDC-Versorgung ab.
- Der Relais-Alarmausgang meldet Lüfterausfall oder Spannungsverlust an ein entferntes Überwachungssystem
- Bei Wandmontage eignet sich das Gerät für kleine Serverschränke
Anwendungen
- Kühlung kleiner Serverschränke
| Product type: | Cooling fan module |
|---|---|
| Relay outputs: | 1 |
| Power input: | 24 VDC ±10% |
| Operating temperature: | -10 ~ +70 °C |
| Mounting: | Wandmontiert |
Technische Daten
| EMS-Schutz | |
|---|---|
| EFT (IEC 61000-4-4) | ±500 V für Signal, ±1 kV für Versorgung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt, ±8 kV Luft |
| Surge (IEC 61000-4-5) | ±1 kV für Stromversorgungsleitung |
| LED-Anzeigen | |
| Status | 1 LED als Betriebsanzeige & 2 LEDs als Statusanzeige |
| Relaisausgang | |
| Kontaktbelastbarkeit | 6 A 250 VAC / 30 VDC |
| Betätigungszeit | ≦8ms |
| Abfallzeit | ≦4ms |
| Elektrische Lebensdauer | 3 x 10^4 Schaltspiele (Testbedingungen: ohmsche Last, 85 °C, 1 s ein, 9 s aus) |
| Mechanische Lebensdauer | 1 x 10^7 Ops. |
| Leistung | |
| Eingangsbereich | 24 VDC ±10 % |
| Leistungsaufnahme | 5,76 W (0,24 A bei 24 VDC) |
| Mechanisch | |
| Abmessungen (mm) | 299 x 144 x 45 mm |
| Installation | Wandmontiert |
| Umgebung | |
| Betriebstemperatur | -10℃ ~ +70℃ |
| Lagertemperatur | -30℃ ~ +80℃ |
| Feuchtigkeit | 10 bis 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
