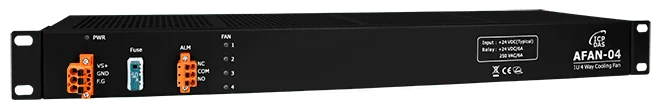

AFAN-04 CR 1U 4-fach Hot-Swap-Lüftermodul mit Lüfterfehler-Relaisalarm
1U-Lüftermodul für 19-Zoll-Racks mit vier hot-swap-fähigen Lüftern, individuellen Fehler-LEDs und einem Relaisalarmausgang für Lüfterausfall oder Spannungsverlust. Versorgung mit 24 VDC.
- Vier hot-swap-fähige Lüfter zum Austausch ohne Abschalten des Systems
- Individuelle Fehler-LED für jeden Lüfter zur schnellen Fehlerlokalisierung
- Relaisalarmausgang für jeden Lüfterausfall oder Spannungsverlust zur Fernüberwachung
- Der Ausfall eines einzelnen Lüfters beeinträchtigt die übrigen Lüfter nicht
- 24-VDC-Versorgung mit 5-A-Sicherung zum Überspannungsschutz
- 1U-Bauhöhe, 480 x 131 x 45 mm, kompatibel mit 19-Zoll-Racks nach EIA RS-310-C
699,00 € pro Stück
| 1-9 Stück | 699,00 € | |
|---|---|---|
| 10-30 Stück | 678,00 € | −3 % |
| ab 31 Stück | 664,00 € | −5 % |
Produktinformationen "AFAN-04 CR 1U 4-fach Hot-Swap-Lüftermodul mit Lüfterfehler-Relaisalarm"
Das AFAN-04 CR ist ein 1U-Lüftermodul für Rack-montierte Serverraum- und Industriegeräte. Es enthält vier Lüfter, die für aktive Luftzirkulation sorgen, die Betriebstemperatur der Geräte senken und einen stabilen Betrieb sicherstellen.
Jeder Lüfter verfügt über eine eigene Fehler-LED, und ein Relaisalarmausgang meldet jeden Lüfterausfall oder Spannungsverlust an ein entferntes Überwachungssystem. Da der Ausfall eines einzelnen Lüfters die übrigen nicht beeinträchtigt, bleibt die Kühlung aufrechterhalten, während der defekte Lüfter identifiziert und ausgetauscht wird. Die Lüfter sind hot-swap-fähig, sodass Wartungsarbeiten ohne Abschalten der Geräte durchgeführt werden können.
Das Modul wird mit 24 VDC betrieben, verfügt über eine 5-A-Sicherung zum Überspannungsschutz und ist für 19-Zoll-Racks ausgelegt. Es eignet sich für Ingenieure, die das Wärmemanagement von Serverräumen und Schaltschränken spezifizieren, wo Lüfterfehler frühzeitig erkannt werden müssen, um Überhitzung zu vermeiden.
Anwendungen
- Kühlung von Geräten in Rechner- und Serverräumen
- Wärmemanagement industrieller Geräte in 19-Zoll-Schaltschränken
- Lüfterüberwachung mit entferntem Alarmsignal
| Product type: | Cooling fan module |
|---|---|
| Relay outputs: | Alarm relay |
| Power input: | 24 VDC ±10% |
| Operating temperature: | -10 ~ +70 °C |
| Mounting: | 19-inch rack |
Technische Daten
| EMS-Schutz | |
|---|---|
| EFT (IEC 61000-4-4) | ±500 V für Signal, ±1 kV für Versorgung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt, ±8 kV Luft |
| Surge (IEC 61000-4-5) | ±1 kV für Stromversorgungsleitung |
| LED-Anzeigen | |
| Status | 1 LED als Betriebsanzeige & 4 LEDs als Statusanzeige |
| Relaisausgang | |
| Kontaktbelastbarkeit | 6 A 250 VAC / 30 VDC |
| Betätigungszeit | ≦8ms |
| Abfallzeit | ≦4ms |
| Elektrische Lebensdauer | 3 x 10^4 Schaltspiele (Testbedingungen: ohmsche Last, 85 °C, 1 s ein, 9 s aus) |
| Mechanische Lebensdauer | 1 x 10^7 Ops. |
| Leistung | |
| Eingangsbereich | 24 VDC ±10 % |
| Leistungsaufnahme | 7,2 W (0,3 A @ 24 VDC) |
| Mechanisch | |
| Abmessungen (mm) | 480 x 131 x 45 mm |
| Installation | Wandmontiert |
| Umgebung | |
| Betriebstemperatur | -10℃ ~ +70℃ |
| Lagertemperatur | -30℃ ~ +80℃ |
| Feuchtigkeit | 10 bis 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
