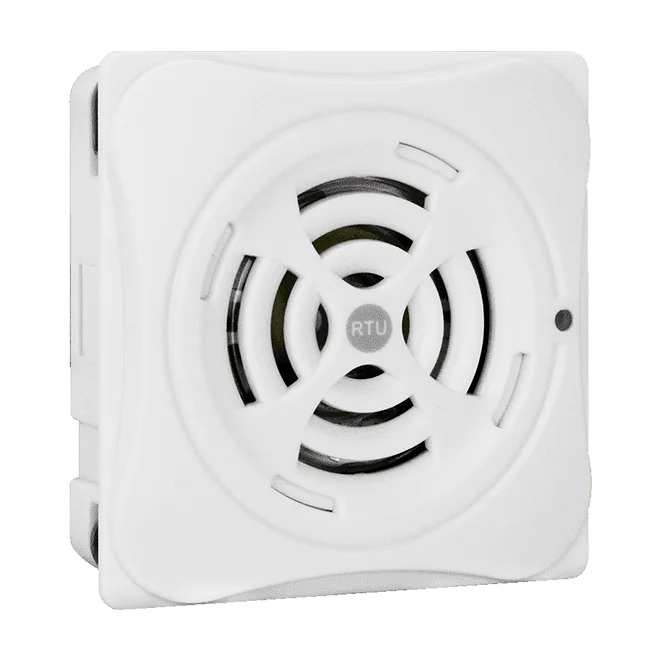

ALM-04-MRTU MP3-Alarmmodul, RS-485 Modbus RTU, 4-Kanal-DI, 1-Kanal-Relais
MP3-Alarmmodul mit RS-485-Modbus-RTU-Schnittstelle, vier galvanisch getrennten digitalen Eingängen, einem Relaisausgang und einem Audio-Line-Out für SCADA- und HMI-Alarmsysteme.
- RS-485-Schnittstelle mit Modbus-RTU-Protokoll für die Integration in SCADA und HMI
- Vier galvanisch getrennte digitale Eingänge für potentialfreie Kontakte (3750 VDC Isolation) mit 8 Alarmmodi
- Ein Relaisausgang mit Schließer (Form A), ausgelegt für DC 50 V/100 mA
- MP3-Wiedergabe mit externem Line-Out und bis zu 64 Audiodateien
- Audiodateien und Konfiguration auf microSD (T-Flash) gespeichert, mit PC-Editor-Dienstprogramm zur Dateiübertragung
- Weiter Versorgungseingang +9 VDC bis +28 VDC mit Verpolschutz
153,00 € pro Stück
| 1-9 Stück | 153,00 € | |
|---|---|---|
| 10-30 Stück | 149,00 € | −3 % |
| ab 31 Stück | 146,00 € | −5 % |
Produktinformationen "ALM-04-MRTU MP3-Alarmmodul, RS-485 Modbus RTU, 4-Kanal-DI, 1-Kanal-Relais"
Das ALM-04-MRTU CR ist ein MP3-Alarmmodul, das akustische und relaisbasierte Alarmsignalisierung in RS-485-Überwachungs- und Steuerungsnetzwerke einbindet. Es unterstützt Modbus RTU und kann daher von SCADA-Software und HMI-Panels, die dieses Protokoll bereits nutzen, abgefragt oder angesteuert werden.
Vier galvanisch getrennte digitale Eingänge für potentialfreie Kontakte, jeweils mit bis zu 8 Alarmmodi, erfassen Ereignisse im Feld. Ein einzelner Relaisausgang mit Schließer (Form A) kann ein externes Gerät ansteuern, während der Audio-Line-Out einen externen Verstärker oder Signalgeber speist. Bis zu 64 MP3-Dateien werden auf einer microSD-Karte gespeichert, die auch die Modulkonfiguration ablegt.
Typische Einsatzgebiete sind die Gebäude- und Fabrikautomatisierung, Sicherheits- und Besucherrufsysteme sowie Brandmeldeanwendungen. Das Modul lässt sich an Tafel, Wand oder Hutschiene montieren und akzeptiert eine Versorgungsspannung von 9 bis 28 VDC mit Verpolschutz.
Anwendungen
- Gebäudeautomation
- Sicherheitsautomation
- Maschinenautomation
- Fabrikautomation
- Prüfeinrichtungen
- Gäste- und Besucherklingel
- Brandmeldeanlage
| Product type: | Alert module |
|---|---|
| Protokoll: | Modbus RTU |
| Interface: | RS-485 |
| Digital inputs: | 4 |
| Relay outputs: | 1 |
| Ports: | 1 |
| Isolation: | 3750 VDC |
| Power input: | +9 VDC ~ +28 VDC |
| Operating temperature: | -20 ~ +75 °C |
| Mounting: | Panel / Wall / DIN-rail |
Technische Daten
| EMS-Schutz | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV für Versorgung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| LED-Anzeigen | |
| Status | 1 x Systemstatus 1 x Alarmstatus |
| Digitaleingang/Zähler | |
| Kanäle | 4 |
| Typ | Potentialfreier Kontakt |
| Spannungspegel EIN | Gegen GND schalten |
| Spannungspegel AUS | Offen |
| Isolation | 3750 VDC |
| Relaisausgang | |
| Kanäle | 1 |
| Typ | Form A |
| Kontaktbelastbarkeit | DC 50 V/100 mA |
| Audio | |
| Abtastfrequenz | Rate: 24/44,1 (bevorzugt) / 48 kHz |
| Ausgangsimpedanz Line-Out | 1 KΩ |
| Audioausgang | 3 W (max.) |
| Audio-Startzeit | < 150 ms |
| Bitrate | 32 64 96 128 (bevorzugt) 160 192 kbit/s |
| Audiodateiformat | MPEG1-Audio Layer Ⅲ (MP3) |
| Anzahl der Dateien | 64 (max.) |
| Lautstärkeregelung | Digitale Lautstärkeregelung |
| Schalldruckpegel | 99 dB @ 1 kHz/1 Meter |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 300 ~ 115200 bps |
| Datenformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) N, 8, 1 |
| Protokoll | Modbus/RTU |
| Lagerung | |
| Dateiübertragung | PC-Editor-Dienstprogramm, auf Micro SD kopieren |
| Dateisystem | Fat16/32 |
| Typ | Micro-SD (T-Flash) bis 32 GB, Bundle 4 GB |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +9 VDC ~ +28 VDC |
| Leistungsaufnahme | 0,48 W Standby |
| Mechanisch | |
| Abmessungen (mm) | 72 x 72 x 22 (W x L x H) |
| Installation | Schalttafelmontage Wandmontage DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -20 ~ +75°C |
| Lagertemperatur | -30 ~ +80°C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
