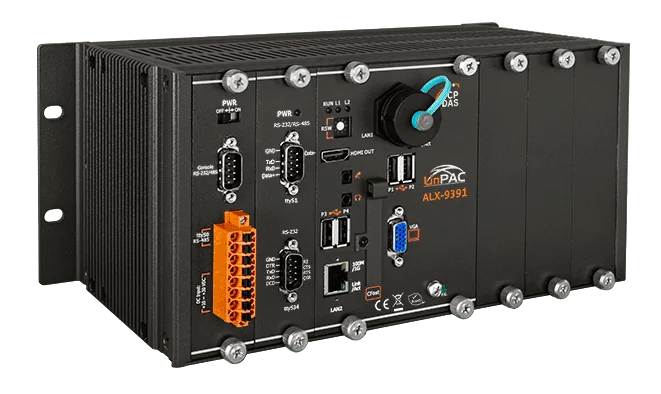

ALX-9391 3-Slot Linux-SPS mit Intel E3950-CPU, Dual-GbE und 4 seriellen Schnittstellen
Linux-SPS im Metallgehäuse mit Intel Atom E3950, 8 GB DDR4 und 3 I/O-Erweiterungssteckplätzen, die Rechenleistung, I/O und Bedienoberfläche für HMI, Datenerfassung und Steuerung in einem Gerät vereint.
- Ubuntu 20.04 mit Linux-Kernel 5.4 auf einem Intel-Atom-E3950-Prozessor (1,6 ~ 2,0 GHz, 4C/4T)
- 8 GB DDR4-SDRAM und 64 GB SSD mit CFast-Kartensteckplatz für die Programmablage
- Drei I/O-Erweiterungssteckplätze für Module der Serien I-9K, I-97K und e-9K
- Zwei 10/100/1000-Base-TX-Ethernet-Anschlüsse und vier serielle Schnittstellen (RS-232/RS-485, 3000 VDC galvanisch getrennt)
- VGA- und HDMI-Displayausgänge mit 10-stufigem Drehschalter, Summer und programmierbaren LEDs
- Redundanter Spannungseingang (+19 ~ 30 VDC, 2 kV galvanisch getrennt) mit Alarmrelaisausgang
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Nicht mehr verfügbar
Produktinformationen "ALX-9391 3-Slot Linux-SPS mit Intel E3950-CPU, Dual-GbE und 4 seriellen Schnittstellen"
Die ALX-9391 ist eine Linux-basierte speicherprogrammierbare Automatisierungssteuerung, die Rechenleistung, I/O und Bedienoberfläche in einem einzigen Metallgehäuse vereint. Sie eignet sich für Maschinen- und Schaltschrankbauer, die HMI, Datenerfassung und Steuerung mit einem einzigen Gerät realisieren möchten. Betrieben wird sie mit Ubuntu 20.04 auf einem 64-Bit-Intel-Atom-E3950-Prozessor mit 8 GB DDR4-Arbeitsspeicher und einer 64-GB-SSD.
Drei Erweiterungssteckplätze nehmen lokale I/O-Module der Serien I-9K, I-97K und e-9K auf. Dezentrale I/O können über Ethernet-I/O-Module und RS-485-I/O-Module angebunden werden. Anwendungsprogramme lassen sich mit dem standardmäßigen LinPAC SDK in GNU C entwickeln und auf einer CFast-Karte oder einem USB-Massenspeicher ablegen.
Zur Konnektivität gehören zwei RJ-45-Gigabit-Ethernet-Anschlüsse, vier serielle Schnittstellen (RS-232/RS-485, 3000 VDC galvanisch getrennt), VGA- und HDMI-Displayausgänge sowie vier USB-Anschlüsse. Das Gerät verfügt über einen redundanten Spannungseingang mit Relaisausgang für Alarmmeldungen, eine integrierte Echtzeituhr sowie zwei Watchdog-Timer.
Anwendungen
- Integrierte HMI, Datenerfassung und Steuerung in einer SPS
- Lokale und dezentrale I/O-Erweiterung für Maschinen- und Schaltschranksteuerung
- Linux-basierte industrielle Steuerungsanwendungen, programmiert in GNU C
| Product type: | PAC |
|---|---|
| Interface: | Ethernet, HDMI, RS-232/RS-485, USB, VGA |
| Ports: | 2 Ethernet, 4 serial, 4 USB |
| Isolation: | 3000 VDC (COM ports) |
| Power input: | 19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Technische Daten
| Software | |
|---|---|
| BS | Ubuntu 20.04 mit Linux-Kernel 5.4 |
| Service | SFTP-Server, Webserver, SSH |
| SDK | Standard-LinPAC-SDK für Linux mit GNU-C-Sprache |
| Haupteinheit | |
| CPU | Intel Atom® Prozessor Apollo Lake E3950, 1,6 ~ 2,0 GHz, 64-Bit, 4C4T |
| 64-Bit-Hardware-Seriennummer | Ja |
| Systemspeicher | 8 GB DDR4 SDRAM |
| Lagerung | 1 x 64 GB SSD (SATAIII) 1 x CFast-Kartensteckplatz |
| Nichtflüchtiger Speicher | 128 KB MRAM 16 KB EEPROM |
| Echtzeituhr | Sekunden, Minuten, Stunden, Datum, Wochentag, Monat, Jahr bereitstellen |
| Watchdog-Timer | Dual-Watchdog-Timer |
| Anzeige | |
| Signal | 1xVGA, 1xHDMI |
| Auflösung | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-Anzeigen | |
| Status | 1 x System 2 x Power 2 x Programmierbar |
| I/O-Erweiterung | |
| I/O-Typ | I-9K, I-97K, e-9K-Serie |
| Steckplätze | 3 x serieller/paralleler Bus 3 x e-Bus |
| HMI | |
| Summer | Ja |
| Drehschalter | 1 x 10-Positionen (0 ~ 9) |
| Leistungsschalter | Ja |
| Audio | |
| Buchse | Mikrofon-Eingang und Kopfhörer-Ausgang |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100/1000 Base-TX (Intel® Ethernet Controller I210IT) |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 (3000 VDC galvanisch getrennt) 1 x RS-485 (3000 VDC galvanisch getrennt) 2 x RS-232/RS-485 (3000 VDC galvanisch getrennt) |
| USB | |
| Ports | 2 x USB 2.0 2 x USB 3.0 |
| Leistung | |
| Eingangsbereich | +19 ~ 30 VDC (2 kV isoliert) |
| Redundante Spannungseingänge | Ja, mit einem Leistungsrelais (1 A @ 24 VDC) für Alarm |
| Leistungsaufnahme | 19 W |
| Mechanisch | |
| Abmessungen (mm) | 239 x 164 x 133 (W x L x H) |
| Installation | DIN-Schiene, Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +60 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
