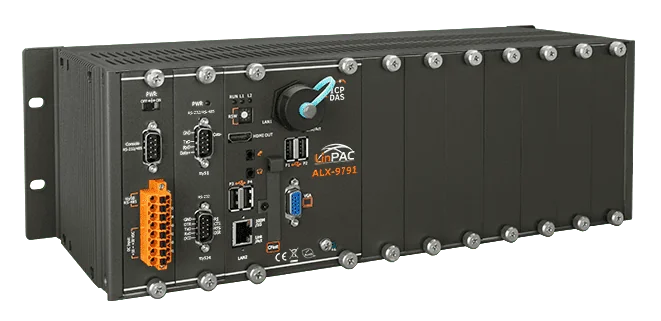

ALX-9791 Linux-PAC, 7-Slot-Metallsteuerung mit Intel-E3950-CPU
Ubuntu-20.04-Linux-basierte Metall-PAC mit sieben Erweiterungssteckplätzen, Intel-Atom-E3950-CPU, zwei Gigabit-Ethernet-Ports und redundantem Netzeingang für kombinierte HMI-, Datenerfassungs- und Steuerungsaufgaben.
- Ubuntu 20.04 mit Linux-Kernel 5.4 auf einem Intel-Atom-E3950-Prozessor (1,6 ~ 2,0 GHz, 4C4T)
- 7 I/O-Erweiterungssteckplätze für Module der Serien e-9K, I-9K und I-97K, zusätzlich 3 e-Bus-Steckplätze
- 8 GB DDR4-SDRAM und 64 GB SSD, mit CFast-Kartenslot für zusätzlichen Speicher
- Echtzeitfähigkeit mit doppeltem Watchdog-Timer und integrierter Echtzeituhr
- 2 x 10/100/1000-Mbit/s-Ethernet-Ports und 4 galvanisch getrennte serielle Schnittstellen (RS-232/RS-485, 3000 VDC Trennung)
- VGA- und HDMI-Display-Ausgang, mit Summer, Drehschalter und programmierbaren LEDs
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Nicht mehr verfügbar
Produktinformationen "ALX-9791 Linux-PAC, 7-Slot-Metallsteuerung mit Intel-E3950-CPU"
ALX-9791 CR ist eine Linux-basierte speicherprogrammierbare Automatisierungssteuerung, die Rechenleistung, I/O und Bediendisplay in einem Metallgehäuse vereint. Sie eignet sich für Projekte, bei denen lokales HMI, Datenerfassung und Steuerung auf demselben Gerät laufen sollen, anstatt auf getrennten Geräten.
Das Gerät läuft mit Ubuntu 20.04 und Linux-Kernel 5.4 auf einem Intel-Atom-E3950-Prozessor mit 8 GB DDR4-SDRAM und einer 64-GB-SSD. Sieben Steckplätze nehmen I/O-Module der Serien e-9K, I-9K und I-97K auf, und das LinPAC-SDK unterstützt die Entwicklung von I/O-Anwendungen in GNU C. Programme können zudem auf einer CFast-Karte oder einem USB-Massenspeichergerät abgelegt werden.
Die Anschlüsse umfassen zwei RJ-45-Ethernet-Ports mit 10/100/1000 Mbit/s, VGA- und HDMI-Ausgänge, vier serielle Schnittstellen mit wahlweise RS-232/RS-485 sowie USB-2.0- und USB-3.0-Ports. Die Bestellbezeichnung trägt die RoHS-Kennzeichnung.
Anwendungen
- Integriertes HMI, Datenerfassung und Steuerung in einer einzigen PAC
- Lokale und entfernte I/O-Steuerung mit e-9K-, I-9K- und I-97K-Modulen sowie Ethernet- oder RS-485-I/O-Erweiterungen
| Product type: | Linux PAC |
|---|---|
| Interface: | Ethernet, HDMI, RS-232/485, USB, VGA |
| Ports: | 2 Ethernet, 4 serial, 4 USB |
| Isolation: | 3000 VDC (COM), 2 kV (power) |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Technische Daten
| Software | |
|---|---|
| BS | Ubuntu 20.04 mit Linux-Kernel 5.4 |
| Service | SFTP-Server, Webserver, SSH |
| SDK | Standard-LinPAC-SDK für Linux mit GNU-C-Sprache |
| Haupteinheit | |
| CPU | Intel Atom® Prozessor Apollo Lake E3950, 1,6 ~ 2,0 GHz, 64-Bit, 4C4T |
| 64-Bit-Hardware-Seriennummer | Ja |
| Systemspeicher | 8 GB DDR4 SDRAM |
| Lagerung | 1 x 64 GB SSD (SATAIII) 1 x CFast-Kartensteckplatz |
| Nichtflüchtiger Speicher | 128 KB MRAM 16 KB EEPROM |
| Echtzeituhr | Sekunden, Minuten, Stunden, Datum, Wochentag, Monat, Jahr bereitstellen |
| Watchdog-Timer | Dual-Watchdog-Timer |
| Anzeige | |
| Signal | 1xVGA, 1xHDMI |
| Auflösung | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-Anzeigen | |
| Status | 1 x System 2 x Power 2 x Programmierbar |
| I/O-Erweiterung | |
| I/O-Typ | I-9K, I-97K, e-9K-Serie |
| Steckplätze | 7 x serieller/paralleler Bus 3 x e-Bus |
| HMI | |
| Summer | Ja |
| Drehschalter | 1 x 10-Positionen (0 ~ 9) |
| Leistungsschalter | Ja |
| Audio | |
| Buchse | Mikrofon-Eingang und Kopfhörer-Ausgang |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100/1000 Base-TX (Intel® Ethernet Controller I210IT) |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 (3000 VDC galvanisch getrennt) 1 x RS-485 (3000 VDC galvanisch getrennt) 2 x RS-232/RS-485 (3000 VDC galvanisch getrennt) |
| USB | |
| Ports | 2 x USB 2.0 2 x USB 3.0 |
| Leistung | |
| Eingangsbereich | +19 ~ 30 VDC (2 kV isoliert) |
| Redundante Spannungseingänge | Ja, mit einem Leistungsrelais (1 A @ 24 VDC) für Alarm |
| Leistungsaufnahme | 19 W |
| Mechanisch | |
| Abmessungen (mm) | 239 x 164 x 133 (W x L x H) |
| Installation | DIN-Schiene, Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +60 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
