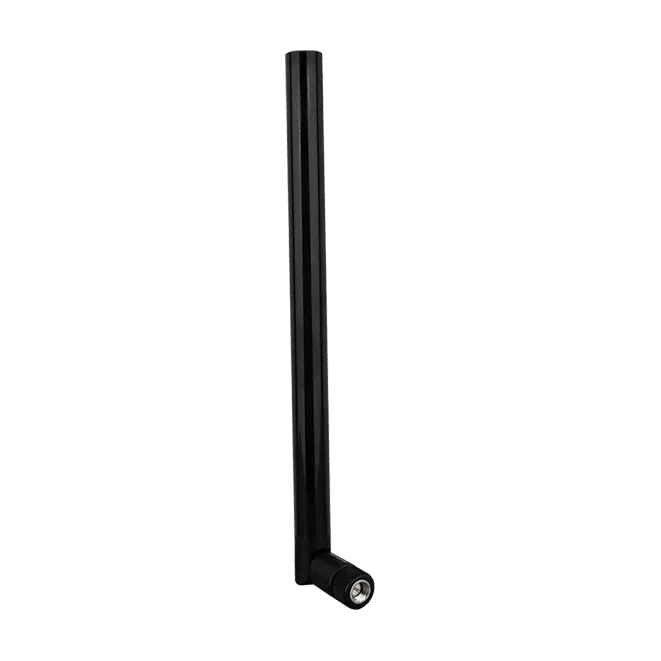

ANT-421-05 4G-LTE-Rundstrahlantenne, 5 dBi, SMA-Stecker
ANT-421-05 ist eine Rundstrahl-Dipolantenne mit 5 dBi und SMA-Steckverbinder (Stecker, männlich), die 2G-, 3G- und 4G-LTE-Bänder von 698 bis 2690 MHz abdeckt.
- 5 dBi Rundstrahl-Dipolantenne mit SMA-Steckverbinder (Stecker, männlich)
- Deckt die Bänder 2G GSM/GPRS (850/900/1800/1900 MHz), 3G WCDMA (850/1900/2100 MHz) und 4G LTE (800/850/900/1800/2100/2600 MHz) ab
- Frequenzbänder von 698~960 MHz, 1710~2110 MHz und 2310~2690 MHz
- Verstärkung von 1,5 dBi bei 698~960 MHz, 4,0 dBi bei 1710~2110 MHz, 5,0 dBi bei 2110~2500 MHz und 3,5 dBi bei 2500~2690 MHz
- Kompaktes Design mit 207 mm x 13 mm, Gewicht 32,5 ± 2 g
- Betriebstemperatur -30 °C bis +80 °C
29,00 € pro Stück
| 1-9 Stück | 29,00 € | |
|---|---|---|
| 10-30 Stück | 28,00 € | −3 % |
| ab 31 Stück | 28,00 € | −3 % |
Produktinformationen "ANT-421-05 4G-LTE-Rundstrahlantenne, 5 dBi, SMA-Stecker"
Die ANT-421-05 ist eine Rundstrahl-Dipolantenne für die Mobilfunkkommunikation mit einem SMA-Stecker (Stecker, männlich). Sie hat eine Verstärkung von 5 dBi und deckt die Bänder 2G GSM/GPRS, 3G WCDMA und 4G LTE in den Bereichen 698~960 MHz, 1710~2110 MHz und 2310~2690 MHz ab.
Die Verstärkung variiert über das Frequenzband. Laut den Quelldaten beträgt sie 1,5 dBi bei 698~960 MHz, 4,0 dBi bei 1710~2110 MHz, 5,0 dBi bei 2110~2500 MHz und 3,5 dBi bei 2500~2690 MHz. Ingenieure sollten daher den Verstärkungswert für die in ihrer Anwendung genutzten Frequenzen prüfen.
Mit 207 mm x 13 mm und 32,5 ± 2 g ist die Antenne kompakt und leicht. Sie ist für einen Betriebstemperaturbereich von -30 °C bis +80 °C und eine Lagertemperatur von -30 °C bis +85 °C ausgelegt. Das Produkt ist RoHS- und WEEE-zertifiziert.
Anwendungen
- Mobilfunkkommunikation in 2G-GSM/GPRS-, 3G-WCDMA- und 4G-LTE-Netzen
| Product type: | Antenne |
|---|---|
| Interface: | SMA-Stecker (Stift) |
| Operating temperature: | -30 ~ +80 °C |
Technische Daten
| Mechanisch | |
|---|---|
| Abmessungen (mm) | 207 mm x 13 mm |
| Gewicht | 32.5 ± 2 g |
| Umgebung | |
| Betriebstemperatur | -30 °C ~ +80 °C |
| Lagertemperatur | -30 °C ~ +85 °C |
| Antenne | |
| Typ | Dipol |
| Steckverbinder | SMA-Stecker (Stift) |
| Verstärkung (dBi) | 1,5 dBi @ 698~960 MHz 4,0 dBi @ 1710~2110 MHz 5,0 dBi @ 2110~2500 MHz 3,5 dBi @ 2500~2690 MHz |
| Band | 698~960 MHz 1710~2110 MHz 2310~2690 MHz |
Technische Daten laut Hersteller. Änderungen vorbehalten.
