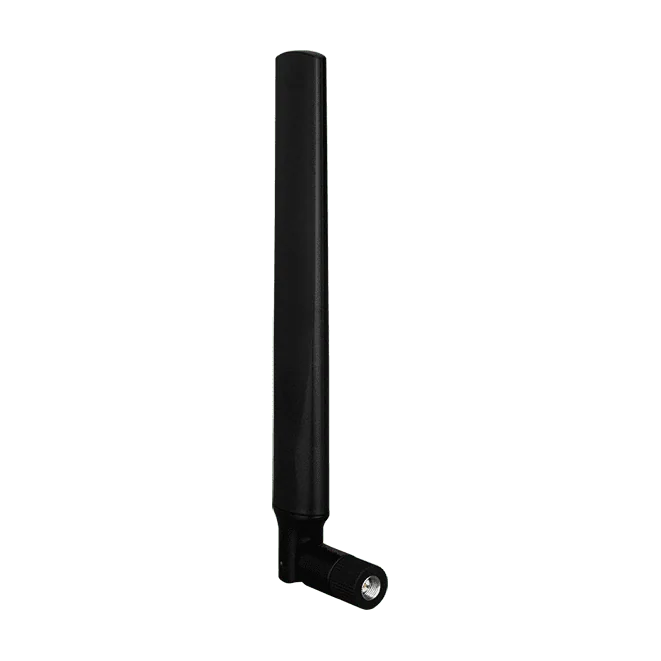

ANT-859-01 Rundstrahl-5G-LTE-Dipolantenne, SMA-Stecker, 4,5 dBi
Rundstrahl-Dipolantenne mit SMA-Stecker für 2G-, 3G-, 4G-LTE- und 5G-NR-Mobilfunkbänder, abgedeckt von 617 MHz bis 5925 MHz mit einem angegebenen Spitzengewinn von 4,5 dBi.
- Dipolelement, Rundstrahlcharakteristik
- SMA-Stecker (Stecker)
- Abdeckung 2G GSM/GPRS, 3G WCDMA, 4G LTE und 5G NR (n1 bis n98)
- Frequenzabdeckung von 617 MHz bis 5925 MHz
- Angegebener Spitzengewinn von 4,5 dBi (4200 bis 5000 MHz)
- Betriebstemperatur -40 °C bis +85 °C
26,00 € pro Stück
| 1-9 Stück | 26,00 € | |
|---|---|---|
| 10-30 Stück | 25,00 € | −4 % |
| ab 31 Stück | 24,00 € | −8 % |
Produktinformationen "ANT-859-01 Rundstrahl-5G-LTE-Dipolantenne, SMA-Stecker, 4,5 dBi"
ANT-859-01 ist eine Rundstrahl-Dipolantenne mit 4,5 dBi für zellulare Funkgeräte. Sie besitzt einen SMA-Stecker und deckt die im Datenblatt aufgeführten 2G-GSM/GPRS-, 3G-WCDMA-, 4G-LTE- und 5G-NR-Frequenzbänder ab, sodass eine Antenne mehrere Mobilfunkgenerationen bedienen kann.
Der Gewinn variiert über den Frequenzbereich, von 0,74 dBi im Band 803 bis 960 MHz bis 4,5 dBi im Band 4200 bis 5000 MHz. Prüfen Sie die Gewinntabelle je Band gegen die benötigten Frequenzen, bevor Sie die Antenne für eine Linkbudget-Berechnung spezifizieren.
Die Antenne ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt und ist RoHS- und WEEE-gelistet. Sie misst 183,6 mm x 21,5 mm und wiegt 23,8 ± 2 g.
Anwendungen
- Drahtlose Mobilfunkanbindung in 2G, 3G, 4G LTE und 5G NR
- Rundstrahlantenne für Funkgeräte mit SMA-Stecker-Eingang
| Product type: | Antenne |
|---|---|
| Interface: | SMA-Stecker (Stift) |
| Operating temperature: | -40 ~ +85 °C |
Technische Daten
| Mechanisch | |
|---|---|
| Abmessungen (mm) | 183.6 mm x 21.5 mm |
| Gewicht | 23.8 ± 2 g |
| Umgebung | |
| Betriebstemperatur | -40 °C ~ +85 °C |
| Antenne | |
| Typ | Dipol |
| Steckverbinder | SMA-Stecker (Stift) |
| Verstärkung (dBi) | 1,04 dBi @ 617~798 MHz 0,74 dBi @ 803~960 MHz 2,31 dBi @ 1166‐1610 MHz 3,58 dBi @ 1710‐2200 MHz 3,88 dBi @ 2300‐2690 MHz 2,26 dBi @ 3300‐3800 MHz 4,5 dBi @ 4200‐5000 MHz 4,31 dBi @ 5150‐5925 MHz |
| Band | 617~798 MHz 803~960 MHz 1166‐1610 MHz 1710‐2200 MHz 2300‐2690 MHz 3300‐3800 MHz 4200‐5000 MHz 5150‐5925 MHz |
Technische Daten laut Hersteller. Änderungen vorbehalten.
