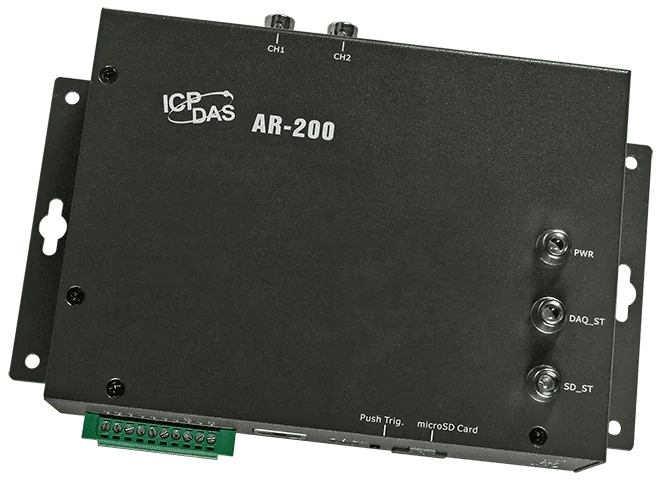

AR-200 Beschleunigungsdatenlogger, 2-Kanal-IEPE-Eingang
Zweikanaliger IEPE-Beschleunigungsdatenlogger mit 16-Bit-ADC, Abtastung bis 200 kHz pro Kanal und Micro-SD-Speicher für die Offline-Schwingungsanalyse.
- Zwei gleichzeitige 16-Bit-ADC-Kanäle für IEPE-Beschleunigungssensoren, mit integriertem Erregerstrom von 3 mA
- Abtastraten von bis zu 200 kHz pro Kanal
- Flexible Triggerung: Taster, Zeitplan, analoger Schwellwert, digitaler Eingang und Fern-Trigger über das Hilfsprogramm
- Aufzeichnung auf microSDHC-Karte mit 4 bis 32 GB, maximale Aufzeichnungsdauer 30 Minuten
- Einzelner Relaisausgang Form A, Nennlast 5 A bei 250 VAC oder 5 A bei 30 VDC
- 4 kV Kontakt-ESD-Schutz an jeder Anschlussklemme
600,00 € pro Stück
| 1-9 Stück | 600,00 € | |
|---|---|---|
| 10-30 Stück | 582,00 € | −3 % |
| ab 31 Stück | 570,00 € | −5 % |
Produktinformationen "AR-200 Beschleunigungsdatenlogger, 2-Kanal-IEPE-Eingang"
AR-200 CR ist ein Modul zur dynamischen Signalerfassung für Schwingungsüberwachung und -analyse. Es nimmt zwei IEPE-Beschleunigungssensoren auf, die jeweils mit einem integrierten Erregerstrom von 3 mA versorgt werden, und digitalisiert die Signale mit einem 16-Bit-Wandler. Beide Kanäle werden gleichzeitig abgetastet, mit Abtastraten von bis zu 200 kHz pro Kanal.
Die Aufzeichnungen werden auf einer Micro-SD-Karte gespeichert, sodass die Daten entnommen und offline analysiert werden können. Die Erfassung kann per Taster, Zeitplan, analogem Schwellwert, digitalem Eingang oder über einen Fernbefehl aus dem mitgelieferten Hilfsprogramm auf einem Host-PC gestartet werden. Mit diesem Programm lassen sich außerdem Abtastrate und Zeitplanung für jede Anwendung einstellen. Ein Relaisausgang und ein digitaler Eingang ergänzen das Gerät um eine einfache Ereignisbehandlung.
Der Logger eignet sich für Schalttafel- oder Maschineninstallationen, die unbeaufsichtigt laufen müssen. Er arbeitet mit einer weiten Versorgungsspannung von +10 bis +30 VDC, im Betriebstemperaturbereich von -25 bis +75 °C, und bietet an allen Anschlussklemmen einen Kontakt-ESD-Schutz von 4 kV. Die Montage erfolgt wahlweise an der Wand oder auf einer DIN-Schiene.
Anwendungen
- Schwingungsüberwachung und -analyse
- Industrielle Automatisierung
- Fabrikautomation
- Prozessautomation
| Product type: | Accelerometer data logger |
|---|---|
| Interface: | Ethernet, Micro SD |
| Digital inputs: | 1 |
| Relay outputs: | 1 |
| Analog inputs: | 2 |
| Ports: | 1 |
| Power input: | +10 bis +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | Wall, DIN-rail |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x PWR 1 x DAQ 1 x SD |
| Analogeingang | |
| Kanäle | 2 (gleichzeitige Abtastung) |
| Typ | IEPE |
| Bereich | Spannung: ±10 V Strom: 3 mA |
| Auflösung | 16 Bit |
| Abtastrate | 5, 10, 20, 50, 100, 125, 200 (kHz)P |
| Triggermodus | Auslösung per Taster, zeitgesteuerte Auslösung, Schwellwert-Auslösung, digitale Eingangsauslösung, Fernauslösung über Dienstprogramm-Software |
| Digitaleingang | |
| Kanäle | 1, Trockenkontakt: Source / Feuchtkontakt: Sink oder Source |
| Spannungspegel EIN | Potentialfrei: gegen GND geschlossen Potentialbehaftet: +10 VDC bis +50 VDC |
| Spannungspegel AUS | Trocken: Offen Nass: +4 VDC max. |
| Relaisausgang | |
| Kanäle | Form A x 1 |
| Typ | Leistungsrelais |
| Kontaktbelastbarkeit | 5 A @ 250 VAC (47 ~ 63 Hz) 5 A @ 30 VDC |
| Betätigungszeit | 10 ms |
| Abfallzeit | 5 ms |
| Elektrische Lebensdauer | 100.000 Mal min. |
| Mechanische Lebensdauer | min. 20.000.000 Mal |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100Base-T(X) |
| Leistung | |
| Leistungsaufnahme | 4.3 W |
| Mechanisch | |
| Abmessungen (mm) | 197 x 139 x 57 (W x L x H) |
| Installation | Wandmontage, Schienentyp |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ 80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
