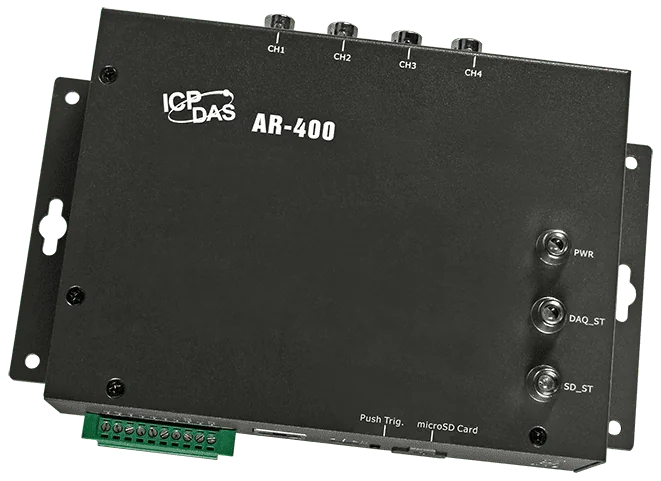

AR-400 Schwingungsdatenlogger, 4-Kanal-IEPE-Eingang
Der AR-400 protokolliert Schwingungsdaten von bis zu vier IEPE-Beschleunigungssensoren mit bis zu 125 kHz pro Kanal und speichert die Ergebnisse zur Offline-Analyse auf einer microSD-Karte.
- Vier gleichzeitige 16-Bit-ADC-Eingänge mit einem Spannungsbereich von ±10 V und 3 mA IEPE-Speisestrom
- Unterstützt 2 oder 4 IEPE-Eingänge mit Abtastraten von 5, 10, 20, 50, 100 und 125 kHz
- Flexible Auslösung: Taster, Zeitplan, Analogschwellwert, digitaler Eingang und Fernauslösung über die Hilfssoftware
- Datenspeicherung auf microSDHC-Flash mit 4 bis 32 GB, maximale Aufzeichnungsdauer 30 min bei 5 kHz
- Ein Leistungsrelaisausgang Schließer (5 A bei 250 VAC, 5 A bei 30 VDC) und ein digitaler Eingang (potentialfreier oder potentialbehafteter Kontakt)
- 1 x RJ-45 10/100Base-T(X) Ethernet-Anschluss
685,00 € pro Stück
| 1-9 Stück | 685,00 € | |
|---|---|---|
| 10-30 Stück | 664,00 € | −3 % |
| ab 31 Stück | 651,00 € | −5 % |
Produktinformationen "AR-400 Schwingungsdatenlogger, 4-Kanal-IEPE-Eingang"
Der AR-400 ist ein Modul zur dynamischen Signalerfassung für Schwingungsüberwachung und -analyse. Es erfasst vier Kanäle gleichzeitig mit 16 Bit Auflösung und liefert einen integrierten Speisestrom von 3 mA für IEPE-Beschleunigungssensoren, sodass kompatible Sensoren ohne externe Versorgung direkt angeschlossen werden können.
Die erfassten Daten werden auf einer microSDHC-Karte (4 bis 32 GB) gespeichert, was eine Offline-Analyse nach der Aufzeichnung ermöglicht. Die Aufzeichnung kann per Taster, Zeitplan, Analogschwellwert, digitalem Eingang oder Fernauslösung über die auf einem Host-PC installierte Hilfssoftware gestartet werden; diese übernimmt auch die Einstellung der Abtastrate und des Abtastplans.
- Geeignet für Condition-Monitoring-Anwendungen, bei denen Schwingungsdaten zu festgelegten Zeitpunkten oder bei festgelegten Ereignissen erfasst werden müssen.
- Enthält einen Relaisausgang (Schließer, 5 A bei 250 VAC) und einen digitalen Eingang zur Verwendung in Trigger- oder Steuerlogik.
Anwendungen
- Schwingungsüberwachung und -analyse
- Industrieautomation
- Fabrikautomation
- Prozessautomation
| Product type: | Accelerometer data logger |
|---|---|
| Interface: | Ethernet |
| Digital inputs: | 1 |
| Relay outputs: | 1 |
| Analog inputs: | 4 |
| Ports: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | Wall, DIN-rail |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x PWR 1 x DAQ 1 x SD |
| Analogeingang | |
| Kanäle | 4 (gleichzeitige Abtastung) |
| Typ | IEPE |
| Bereich | Spannung: ±10 V Strom: 3 mA |
| Auflösung | 16 Bit |
| Abtastrate | 5, 10, 20, 50, 100, 125 (kHz) |
| Triggermodus | Auslösung per Taster, zeitgesteuerte Auslösung, Schwellwert-Auslösung, digitale Eingangsauslösung, Fernauslösung über Dienstprogramm-Software |
| Digitaleingang | |
| Kanäle | 1, Trockenkontakt: Source / Feuchtkontakt: Sink oder Source |
| Spannungspegel EIN | Potentialfrei: gegen GND geschlossen Potentialbehaftet: +10 VDC bis +50 VDC |
| Spannungspegel AUS | Trocken: Offen Nass: +4 VDC max. |
| Relaisausgang | |
| Kanäle | Form A x 1 |
| Typ | Leistungsrelais |
| Kontaktbelastbarkeit | 5 A @ 250 VAC (47 ~ 63 Hz) 5 A @ 30 VDC |
| Betätigungszeit | 10 ms |
| Abfallzeit | 5 ms |
| Elektrische Lebensdauer | 100.000 Mal min. |
| Mechanische Lebensdauer | min. 20.000.000 Mal |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100Base-T(X) |
| Leistung | |
| Leistungsaufnahme | 4.3 W |
| Mechanisch | |
| Abmessungen (mm) | 197 x 139 x 57 (W x L x H) |
| Installation | Wandmontage, Schienentyp |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ 80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
