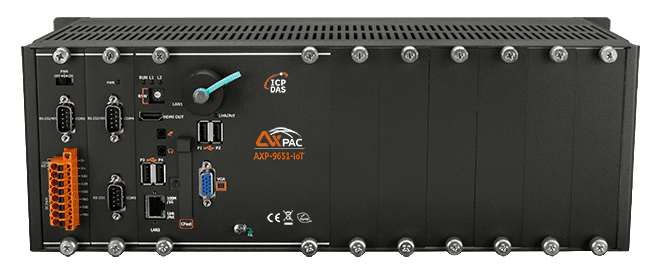

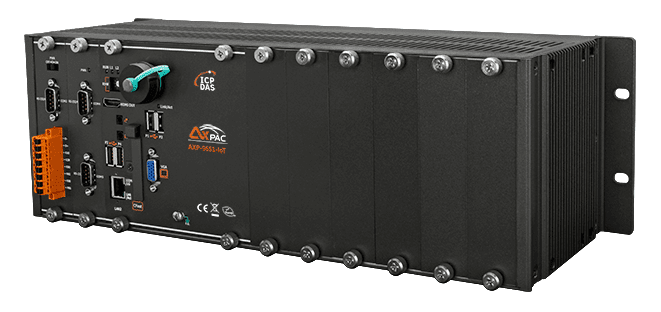

AXP-9651-IoT Windows 10 IoT PAC, 6-Slot, Intel Core i5-8365UE
Die AXP-9651-IoT vereint Windows-10-IoT-Computing, sechs I/O-Erweiterungssteckplätze und eine Bedienoberfläche in einer Hutschienen-PAC für HMI, Datenerfassung und Steuerung.
- Windows 10 IoT Enterprise LTSC (64-Bit) auf Intel Core i5-8365UE (1,6 ~ 4,1 GHz, 4C/8T)
- 16 GB DDR4-SDRAM und 128 GB SATA-III-SSD, zusätzlich ein CFast-Kartensteckplatz
- Sechs I/O-Erweiterungssteckplätze für Module der Serien I-9K, I-97K und e-9K
- Zwei 10/100/1000M-Ethernet-Anschlüsse
- 1x VGA- und 1x HDMI-Displayausgang
- Redundanter Stromeingang mit Alarmrelais (1 A bei 24 VDC)
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Nicht mehr verfügbar
Produktinformationen "AXP-9651-IoT Windows 10 IoT PAC, 6-Slot, Intel Core i5-8365UE"
AXP-9651-IoT ist eine Windows-basierte PAC, die Steuerung, I/O und Bedienoberfläche in einem metallischen Gerät vereint. Sie eignet sich für Projekte, in denen HMI, Datenerfassung und Steuerung im selben Gehäuse auf einem Gerät zusammenlaufen sollen.

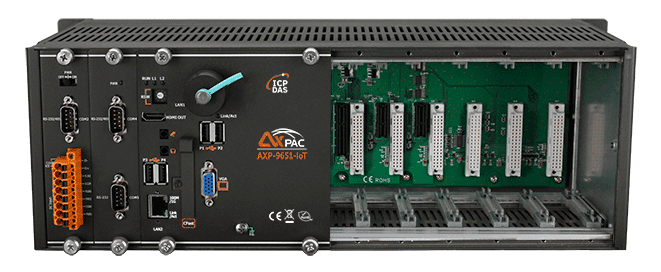

Das Gerät basiert auf einem Intel Core i5-8365UE Prozessor mit 16 GB DDR4-SDRAM und einer 128 GB SATA-III-SSD. Es läuft mit Windows 10 IoT Enterprise LTSC (64-Bit) und kann Universelle Windows-Apps und klassische Windows-Anwendungen parallel ausführen. Sechs Steckplätze nehmen I/O-Module der Serien I-9K, I-97K und e-9K lokal auf, während über Ethernet- und RS-485-I/O-Module eine Remote-Erweiterung möglich ist.
Die Konnektivität umfasst zwei 10/100/1000M-Ethernet-Anschlüsse, VGA- und HDMI-Displayausgänge, zwei USB-2.0- und zwei USB-3.0-Anschlüsse sowie eine Reihe galvanisch getrennter serieller Schnittstellen für RS-232, RS-485 und kombiniertes RS-232/RS-485. Der Bestellcode CR entspricht der RoHS-gelisteten Konfiguration dieses Modells.
Anwendungen
- GigE-Vision-Kamerasysteme
- USB-Vision-Kamerasysteme
- Hochgeschwindigkeits-Datenerfassung
- Schwingungsüberwachung
- Serielle Kommunikation über mehrere Schnittstellen
- InduSoft-HMI-Projekte
- LabVIEW-Anwendungen
- CAN-Bus
- Motion Control
- Drahtlose Konnektivität
| Product type: | PAC |
|---|---|
| Interface: | Ethernet, HDMI, RS-232, RS-485, USB, VGA |
| Ports: | 2 |
| Isolation: | 2 kV (power), 3000 VDC (serial) |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Technische Daten
| Software | |
|---|---|
| BS | Windows 10 IoT Enterprise LTSC (64-Bit) |
| Service | IE11, FTP-Server, IIS 7.0, ASP (Java Script, VB Script) |
| Framework-Unterstützung | .NET Framework 3.5 ~ 4.8 |
| Mehrsprachige Unterstützung | Englisch, Deutsch, Französisch, Spanisch, Portugiesisch, Russisch, Italienisch, Koreanisch, Japanisch, vereinfachtes Chinesisch, traditionelles Chinesisch |
| SDK | DLL für VC, DLL für Visual Studio.NET |
| Haupteinheit | |
| CPU | Intel® Core™ Whiskey Lake U i5-8365UE Prozessor (1,6 ~ 4,1 GHz, 4C8T) |
| 64-Bit-Hardware-Seriennummer | Ja |
| Systemspeicher | 16 GB DDR4 SDRAM (SODIMM-Steckplätze mit 16 GB DDR4 x 1) |
| Lagerung | 1 x 128 GB SSD (SATAIII) 1 x CFast-Kartensteckplatz |
| Nichtflüchtiger Speicher | 128 KB MRAM 16 KB EEPROM |
| Echtzeituhr | Sekunden, Minuten, Stunden, Datum, Wochentag, Monat, Jahr bereitstellen |
| Watchdog-Timer | Dual-Watchdog-Timer |
| Anzeige | |
| Signal | 1xVGA, 1xHDMI |
| Auflösung | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-Anzeigen | |
| Status | 1 x System 2 x Power 2 x Programmierbar |
| I/O-Erweiterung | |
| I/O-Typ | I-9K, I-97K, e-9K-Serie |
| Steckplätze | 6 x serieller/paralleler Bus 2 x e-Bus x1 1 x e-Bus x4 |
| HMI | |
| Summer | Ja |
| Drehschalter | 1 x 10-Positionen (0 ~ 9) |
| Leistungsschalter | Ja |
| Audio | |
| Buchse | Mikrofon-Eingang und Kopfhörer-Ausgang |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100/1000 Base-TX (Intel® I219LM) 1 x RJ-45, 10/100/1000 Base-TX (Intel® I211LM) |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 (3000 VDC galvanisch getrennt) 1 x RS-485 (3000 VDC galvanisch getrennt) 2 x RS-232/RS-485 (3000 VDC galvanisch getrennt) |
| USB | |
| Ports | 2 x USB 2.0 2 x USB 3.0 |
| Leistung | |
| Kapazität | 80 W Versorgung für CPU und Backplane, 40 W Versorgung für I/O-Erweiterungssteckplätze und USB-Ports, insgesamt 120 W |
| Eingangsbereich | +19 ~ 30 VDC (2 kV isoliert) |
| Redundante Spannungseingänge | Ja, mit einem Leistungsrelais (1 A @ 24 VDC) für Alarm |
| Leistungsaufnahme | 32,6 W (typisch) 73 W (CPU Volllast) |
| Mechanisch | |
| Abmessungen (mm) | 422 x 164 x 133 (W x L x H) |
| Installation | DIN-Schiene, Wandmontage |
| Kühlungsart | CPU-Kühlkörper und Langzeitlüfter mit 180.000 Stunden Lebensdauer und Smart-Fan-Funktion |
| Umgebung | |
| Betriebstemperatur | -25 ~ +60 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
