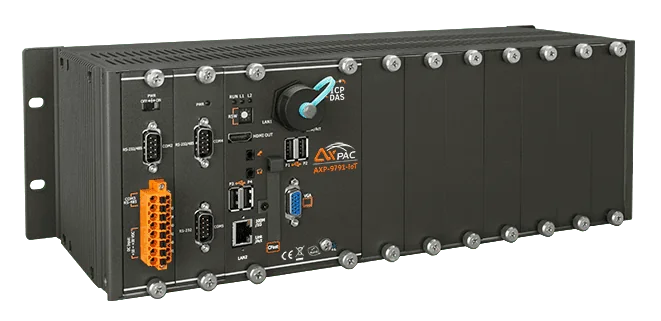

AXP-9791-IoT 7-Slot-Windows-10-IoT-PAC mit Intel Atom E3950 CPU
Windows-10-IoT-PAC, die Rechenleistung, einen 7-Slot-I/O-Backplane und die Bedienoberfläche in einem metallischen Gerät vereint, mit Intel Atom E3950 CPU, 8 GB DDR4 und einer 128-GB-SSD.
- Windows 10 IoT Enterprise LTSC (64-Bit) mit Unterstützung für universelle Windows-Apps und klassische Windows-Anwendungen
- Intel Atom E3950 Prozessor (1,6 ~ 2,0 GHz, 4C4T) mit 8 GB DDR4 SDRAM
- 7 I/O-Erweiterungssteckplätze für Module der Serien I-9K, I-97K und e-9K
- 128-GB-SSD (SATAIII) plus CFast-Kartensteckplatz
- Zwei 10/100/1000-Mbps-Ethernet-Ports sowie VGA- und HDMI-Displayausgänge
- Serielle Schnittstellen: 1 x RS-232, 1 x RS-485 und 2 x RS-232/RS-485, alle mit 3000 VDC galvanisch getrennt
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Nicht mehr verfügbar
Produktinformationen "AXP-9791-IoT 7-Slot-Windows-10-IoT-PAC mit Intel Atom E3950 CPU"
AXP-9791-IoT ist eine Windows-basierte PAC, die Rechenleistung, Steuerungs-I/O und eine Bedienoberfläche in einem metallischen 7-Slot-Gerät vereint. Sie läuft mit Windows 10 IoT Enterprise LTSC (64-Bit) auf einem Intel Atom E3950 Prozessor, sodass HMI, Datenerfassung und Steuerung in einem einzigen Gerät integriert werden können.
Die lokale I/O nutzt Module der Serien I-9K, I-97K und e-9K in den Erweiterungssteckplätzen, während die Remote-Erweiterung über Ethernet- und RS-485-I/O-Module möglich ist. Zur Konnektivität gehören zwei 10/100/1000-Mbps-Ethernet-Ports, VGA- und HDMI-Displayausgänge, USB, RS-232 und RS-485. Universelle Windows-Apps und klassische Windows-Anwendungen können parallel betrieben werden.
Das Gerät ist lüfterlos mit CPU-Kühlkörper ausgeführt, verfügt über redundante Spannungseingänge mit Alarmrelais und ist für eine Betriebstemperatur von -25 ~ +60 °C spezifiziert. Der Bestellcode AXP-9791-IoT CR ist als RoHS-konform gelistet.
Anwendungen
- Integration von HMI und Bedienoberfläche
- Datenerfassung
- Steuerung und Automatisierung mit lokaler und Remote-I/O
| Product type: | PAC |
|---|---|
| Interface: | Ethernet, HDMI, RS-232, RS-485, USB, VGA |
| Ports: | 2 x Ethernet |
| Isolation: | 3000 VDC (COM ports) |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Technische Daten
| Software | |
|---|---|
| BS | Windows 10 IoT Enterprise LTSC (64-Bit) |
| Service | IE11, FTP-Server, IIS 7.0, ASP (Java Script, VB Script) |
| Framework-Unterstützung | .NET Framework 3.5 ~ 4.8 |
| Mehrsprachige Unterstützung | Englisch, Deutsch, Französisch, Spanisch, Portugiesisch, Russisch, Italienisch, Koreanisch, Japanisch, vereinfachtes Chinesisch, traditionelles Chinesisch |
| SDK | DLL für VC, DLL für Visual Studio.NET |
| Haupteinheit | |
| CPU | Intel Atom® Prozessor Apollo Lake E3950, 1,6 ~ 2,0 GHz, 64-Bit, 4C4T |
| 64-Bit-Hardware-Seriennummer | Ja |
| Systemspeicher | 8 GB DDR4 SDRAM |
| Lagerung | 1 x 128 GB SSD (SATAIII) 1 x CFast-Kartensteckplatz |
| Nichtflüchtiger Speicher | 128 KB MRAM 16 KB EEPROM |
| Echtzeituhr | Sekunden, Minuten, Stunden, Datum, Wochentag, Monat, Jahr bereitstellen |
| Watchdog-Timer | Dual-Watchdog-Timer |
| Anzeige | |
| Signal | 1xVGA, 1xHDMI |
| Auflösung | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-Anzeigen | |
| Status | 1 x System 2 x Power 2 x Programmierbar |
| I/O-Erweiterung | |
| I/O-Typ | I-9K, I-97K, e-9K-Serie |
| Steckplätze | 7 x serieller/paralleler Bus 3 x e-Bus x1 |
| HMI | |
| Summer | Ja |
| Drehschalter | 1 x 10-Positionen (0 ~ 9) |
| Leistungsschalter | Ja |
| Audio | |
| Buchse | Mikrofon-Eingang und Kopfhörer-Ausgang |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100/1000 Base-TX (Intel® Ethernet Controller I210IT) |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 (3000 VDC galvanisch getrennt) 1 x RS-485 (3000 VDC galvanisch getrennt) 2 x RS-232/RS-485 (3000 VDC galvanisch getrennt) |
| USB | |
| Ports | 2 x USB 2.0 2 x USB 3.0 |
| Leistung | |
| Kapazität | 25 W Versorgung für CPU und Backplane, 25 W Versorgung für I/O-Erweiterungssteckplätze und USB-Ports, insgesamt 50 W |
| Eingangsbereich | +19 ~ 30 VDC (2 kV isoliert) |
| Redundante Spannungseingänge | Ja, mit einem Leistungsrelais (1 A @ 24 VDC) für Alarm |
| Leistungsaufnahme | 21 W |
| Mechanisch | |
| Abmessungen (mm) | 422 x 164 x 133 (W x L x H) |
| Installation | DIN-Schiene, Wandmontage |
| Kühlungsart | CPU-Kühlkörper / lüfterlos |
| Umgebung | |
| Betriebstemperatur | -25 ~ +60 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
