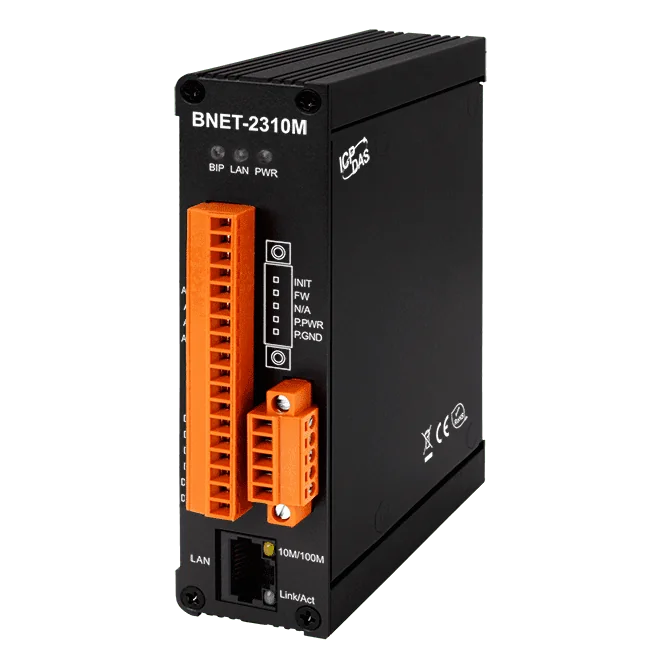

BNET-2310M BACnet/IP I/O-Modul, 4-Kanal AI, 2-Kanal AO, 4-Kanal DI, 4-Kanal DO
BACnet/IP-Remote-I/O-Modul, mit dem ein BMS oder ein BACnet/IP-Client Feldsensoren auslesen und analoge oder digitale Ausgänge über Ethernet ansteuern kann. Unterstützt die Foreign-Device-Registrierung bei einem BBMD.
- Lesen und Schreiben von 4 AI, 2 AO, 4 BI und 4 BO Datenpunkten über BACnet/IP
- Arbeitet als BACnet/IP-Server mit Foreign-Device-Unterstützung
- Registrierung bei einem BBMD für die BACnet/IP-Kommunikation über Subnetzgrenzen hinweg
- Webbasierte Konfiguration und Verwaltung ohne zusätzliche Software
- Import und Export von Konfigurationsdateien zur Datensicherung und Inbetriebnahme
- Analogeingänge mit Bereichen von ±1 V bis ±10 V und 16-Bit-Auflösung
271,00 € pro Stück
| 1-9 Stück | 271,00 € | |
|---|---|---|
| 10-30 Stück | 263,00 € | −3 % |
| ab 31 Stück | 257,00 € | −5 % |
Produktinformationen "BNET-2310M BACnet/IP I/O-Modul, 4-Kanal AI, 2-Kanal AO, 4-Kanal DI, 4-Kanal DO"
Das BNET-2310M CR ist ein Remote-I/O-Modul, das 4 Analogeingänge, 2 Analogausgänge, 4 Digitaleingänge und 4 Digitalausgänge in ein BACnet/IP-Netzwerk einbindet. Ein BMS oder ein BACnet/IP-Client kann Feldsensorsignale direkt über Ethernet auslesen und angeschlossene analoge oder digitale Ausgangsgeräte ansteuern, ohne separates Gateway.
Das Modul arbeitet als BACnet/IP-Server und unterstützt zusätzlich die Foreign-Device-Funktion. Es kann sich bei einem festgelegten BBMD registrieren, um BACnet/IP-Nachrichten zu empfangen, die über verschiedene IP-Subnetze weitergeleitet werden. Das eignet sich für mehrgeschossige Gebäude, Liegenschaften mit mehreren Gebäuden, Industriestandorte und größere BEMS-Installationen.
Die Konfiguration erfolgt über einen integrierten Webserver, sodass das Modul mit einem gewöhnlichen Webbrowser eingerichtet werden kann. Konfigurationsdateien lassen sich zur Datensicherung und für wiederholte Inbetriebnahmen importieren und exportieren. Der CR-Bestellcode bezeichnet die RoHS-konforme Variante.
Anwendungen
- HLK-Steuerung und -Überwachung in der Gebäudeautomation
- Beleuchtungs- und Energiemanagement
- BMS- und BEMS-Integration über BACnet/IP
- Mehrgeschossige Gebäude und Liegenschaften mit mehreren Gebäuden
- Industriestandorte mit BACnet/IP-Feld-I/O
| Product type: | Remote I/O module |
|---|---|
| Protokoll: | BACnet/IP |
| Interface: | Ethernet RJ-45 |
| Digital inputs: | 4 |
| Digital outputs: | 4 |
| Analog inputs: | 4 |
| Analog outputs: | 2 |
| Ports: | 1 |
| Power input: | +10 VDC ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metall |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Ja |
| System | |
| Sicherheit | ID und Passwort |
| LED-Anzeigen | |
| Status | Power, Ethernet- und BIP-Status |
| Analogeingang | |
| Kanäle | 4 Single-Ended |
| Bereich | ±1 V , ±2.5 V, ±5 V, ±10 V |
| Auflösung | 16-Bit |
| Abtastrate | 10 Hz (Gesamtkanäle) |
| Überspannungsschutz | +120 VDC |
| Individuelle Kanalkonfiguration | Ja |
| Analogausgang | |
| Kanäle | 2 |
| Bereich | 0 V ~ +5 V, ±5 V, 0 V ~ +10 V, ±10 V |
| Auflösung | 12-Bit |
| Individuelle Kanalkonfiguration | Ja |
| Digitaleingang | |
| Kanäle | 4 |
| Typ | Potentialfreier Kontakt |
| Senke/Quelle (NPN/PNP) | Quelle (PNP) |
| Spannungspegel EIN | Gegen GND schalten |
| Spannungspegel AUS | Offen |
| Überspannungsschutz | +60 VDC |
| Digitalausgang | |
| Kanäle | 4 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Quelle (PNP) |
| Lastspannung | +10 VDC ~ +40 VDC |
| Laststrom | 650 mA/Kanal |
| Überspannungsschutz | 47 VDC |
| Überlastschutz | Ja |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| BACnet/IP | |
| Protokoll | BACnet/IP-Server |
| Objekte | 1 Gerät, 4 AI, 2 AO, 4 BI, 4 BO |
| BIBBs | DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B, DS-COV-B, DM-DDB-B, DM-DOB-B, DM-DCC-B, DM-TS-B, DM-UTC-B, DM-RD-B |
| Leistung | |
| Eingangsbereich | +10 VDC bis +30 VDC |
| Leistungsaufnahme | 3,6 W (0,15 A bei 24 VDC) |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 33 x 120 x 106 (W x L x D) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
