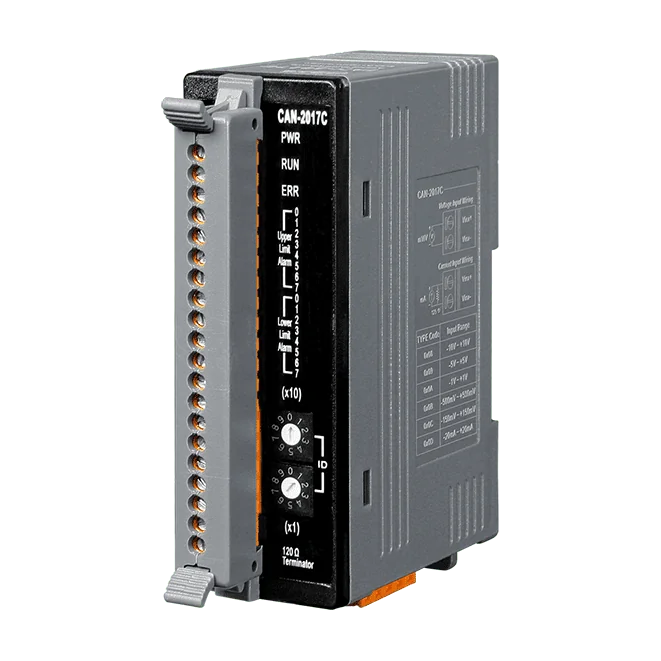

CAN-2017C CANopen-Slave-Analogeingangsmodul, 8-Kanal AI
CANopen-Slave-Modul mit acht differenziellen Analogeingängen, 16-Bit-Auflösung und Unterstützung für CiA DS-301 v4.02 / DSP-401 v2.1, zur Hutschienenmontage am CAN-Bus.
- NMT-Slave mit Fehlerüberwachung über Node Guarding und Heartbeat
- Standard-EDS-Datei mitgeliefert und mit dem CiA-CANopen-Konformitätstest-Tool validiert
- 8 differenzielle Analogeingänge mit 16-Bit-Auflösung und ±0,1 % FSR Genauigkeit
- Wählbare Bereiche, einschließlich -20 mA ~ +20 mA mit optionalem externem Widerstand von 125 Ω
- 10 RxPDO und 10 TxPDO mit Unterstützung für Dynamic PDO
- Unterstützt CiA DS-301 v4.02 und DSP-401 v2.1, Baudraten 10 k bis 1 M
302,00 € pro Stück
| 1-9 Stück | 302,00 € | |
|---|---|---|
| 10-30 Stück | 293,00 € | −3 % |
| ab 31 Stück | 287,00 € | −5 % |
Produktinformationen "CAN-2017C CANopen-Slave-Analogeingangsmodul, 8-Kanal AI"
Das CAN-2017C CR ist ein CANopen-Slave-Modul, das acht differenzielle Analogeingänge in ein CANopen-Netzwerk einbindet. Es eignet sich für Ingenieure, die Sensorsignale über den CAN-Bus mit dem standardisierten CANopen-Protokoll auslesen möchten. Eingangsstatus und Kanaleinstellungen werden über gängige CANopen-Objekte angesprochen, ohne dass eigener Code erforderlich ist.
Jeder Kanal bietet 16-Bit-Auflösung und die Wahl zwischen Eingangsbereichen von ±10 V bis ±150 mV sowie -20 mA bis +20 mA, sofern ein optionaler externer Widerstand von 125 Ω angeschlossen wird. Die Kanäle lassen sich einzeln konfigurieren, und das Modul unterstützt Dynamic PDO sowie ereignisgesteuerte, remote angeforderte, zyklische und azyklische SYNC-Übertragungsmodi.
Das Modul wurde mit dem CiA-CANopen-Konformitätstest-Tool erfolgreich validiert und enthält eine Standard-EDS-Datei. Es arbeitet mit +10 bis +30 VDC, bietet 3000 VDC Potenzialtrennung und ist für die Hutschienenmontage im Betriebstemperaturbereich von -25 bis +75 °C ausgelegt. Die Bestellbezeichnung CR kennzeichnet die RoHS-konforme Version des Moduls.
Anwendungen
- Steuerung von Industriemaschinen
- Fabrikautomation
- Fahrzeugsteuerungssysteme
- Steuerung medizinischer Geräte
- Remote-Datenerfassung
- Umweltüberwachung
- Steuerung von Verpackungsmaschinen
| Product type: | Analog Input Module |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Analog inputs: | 8 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Hardware-Watchdog |
| LED-Anzeigen | |
| Status | 3 LEDs für PWR, RUN und ERR |
| Analogeingang | |
| Kanäle | 8 |
| Sensortyp | ±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV, -20 mA ~ +20 mA (optionaler externer 125-Ω-Widerstand erforderlich) |
| Auflösung | 16-Bit |
| Genauigkeit | +/-0,1 % FSR |
| Abtastrate | 10 Samples/s (gesamt) |
| Eingangsimpedanz | >2 MΩ |
| Gleichtaktunterdrückung | 86 dB |
| Unterdrückung der Gleichtaktstörung | 100 dB |
| Überspannungsschutz | 240 Vrms |
| Individuelle Kanalkonfiguration | Ja |
| Nullpunktdrift | +/- 10 μV/ °C |
| Spannenverschiebung (Span Drift) | +/- 25 ppm/ °C |
| Isolation | 3000 VDC |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Integriert 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Knoten-ID | 1 ~ 99 |
| Anzahl der PDOs | 10 RxPDO, 10 TxPDO |
| PDO-Modus | Ereignisgesteuert, ferngesteuert angefordert, zyklisches und azyklisches SYNC |
| Fehlerkontrolle | Node-Guarding-Protokoll / Heartbeat-Producer |
| NMT | Slave |
| EMCY-Nachricht | Ja |
| Leistung | |
| Leistungsaufnahme | 2.0 W |
| Mechanisch | |
| Abmessungen (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
