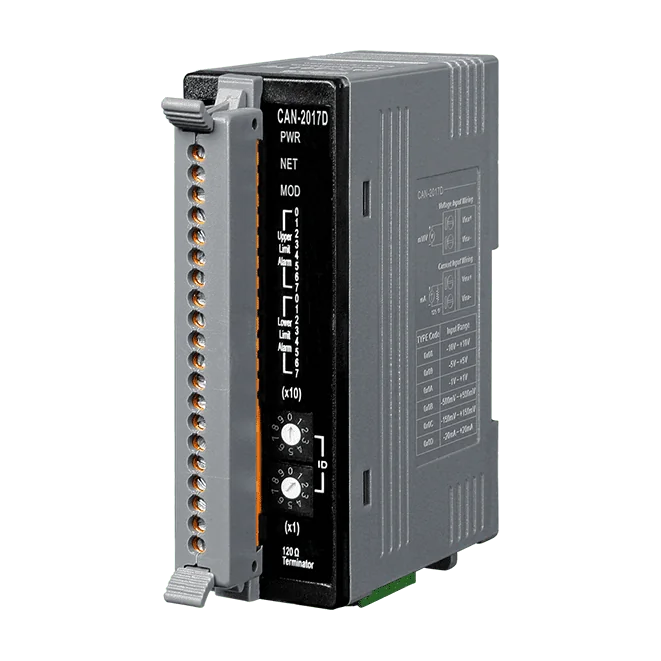

CAN-2017D DeviceNet-Slave-Analogeingangsmodul, 8-Kanal differenziell
Achtkanaliges differenzielles Analogeingangsmodul mit DeviceNet-Group-2-Slave-Schnittstelle, 16-Bit-Auflösung und Bereichen von ±150 mV bis ±20 mA. Unterstützt Polled-I/O, Bit-Strobe-I/O und explizite Nachrichten.
- Acht differenzielle Analogeingangskanäle mit 16-Bit-Auflösung und individueller Kanalkonfiguration
- Eingangsbereiche ±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV und ±20 mA (±20 mA benötigt einen externen 125-Ω-Widerstand)
- DeviceNet Group 2 Only Server (nicht UCMM-fähig) mit vordefiniertem Master/Slave-Verbindungsset
- Jeweils eine Verbindung für explizite Nachrichten, Polled-I/O und Bit-Strobe-I/O
- Unterstützung von Heartbeat- und Shutdown-Nachrichten
- EDS-Datei zur Konfiguration der DeviceNet-Master-Schnittstelle enthalten
302,00 € pro Stück
| 1-9 Stück | 302,00 € | |
|---|---|---|
| 10-30 Stück | 293,00 € | −3 % |
| ab 31 Stück | 287,00 € | −5 % |
Produktinformationen "CAN-2017D DeviceNet-Slave-Analogeingangsmodul, 8-Kanal differenziell"
Das CAN-2017D bindet acht differenzielle Analogeingänge als allgemeinen I/O-Slave in ein DeviceNet-Netzwerk ein. Der Eingangsstatus kann über das Netzwerk ausgelesen und die Kanalkonfiguration gesetzt werden, und zwar mithilfe der EDS-Datei für den DeviceNet-Master. Das Modul lässt sich damit ohne eigene Firmware in Betrieb nehmen.
Es arbeitet als Group 2 Only Server (nicht UCMM-fähig) und nutzt das vordefinierte Master/Slave-Verbindungsset mit jeweils einer Verbindung für explizite Nachrichten, Polled-I/O und Bit-Strobe-I/O. Heartbeat- und Shutdown-Nachrichten werden unterstützt. Der Hersteller nennt die Kommunikation mit den Gateways Allen-Bradley 193-DNENCAT und 193-DNENCATR sowie mehreren DeviceNet-Mastern von OMRON.
- Betriebstemperatur -25 ~ +75 ℃, Hutschienenmontage, Versorgung mit +10 VDC bis +30 VDC
Anwendungen
- Industrielle Maschinensteuerung
- Fabrikautomation
- Fernerfassung von Daten
- Umweltüberwachung
- Steuerung von Verpackungsmaschinen
- Steuerung medizinischer Geräte
- Triebwerksüberwachung in der Luftfahrt
| Product type: | Analog Input Module |
|---|---|
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Analog inputs: | 8 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x Versorgung 2 x DeviceNet-Status |
| Analogeingang | |
| Kanäle | 8 differenziell |
| Sensortyp | ±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV, ±20 mA (externer 125-Ohm-Widerstand erforderlich) |
| Auflösung | 16-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| Abtastrate | 10 Samples/s (gesamt) |
| Eingangsimpedanz | >2 MΩ |
| Gleichtaktunterdrückung | 86 dB |
| Unterdrückung der Gleichtaktstörung | 100 dB |
| Überspannungsschutz | 240 Vrms |
| Individuelle Kanalkonfiguration | Ja |
| Nullpunktdrift | ±10 μV/ °C |
| Spannenverschiebung (Span Drift) | ±25 ppm/°C |
| Isolation zwischen Modulen | 3000 VDC |
| DeviceNet | |
| Ports | 1 |
| Unterstützte Verbindung | 1 Verbindung für Explicit Messaging 1 Verbindung für Polled I/O 1 Verbindung für Bit-Strobe I/O |
| Baudrate | 125 kbps, 250 kbps, 500 kbps |
| Abschlusswiderstand | Schalter für 120 Ω Abschlusswiderstand |
| Spezifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata 5 |
| Knoten-ID | 0 ~ 63 |
| Abschaltmeldung | Ja |
| Heartbeat-Nachricht | Ja |
| Abonnieren | Nur Gruppe-2-Server |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 2.0 W |
| Mechanisch | |
| Abmessungen (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 ℃ |
| Lagertemperatur | -30 ~ +80 ℃ |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
