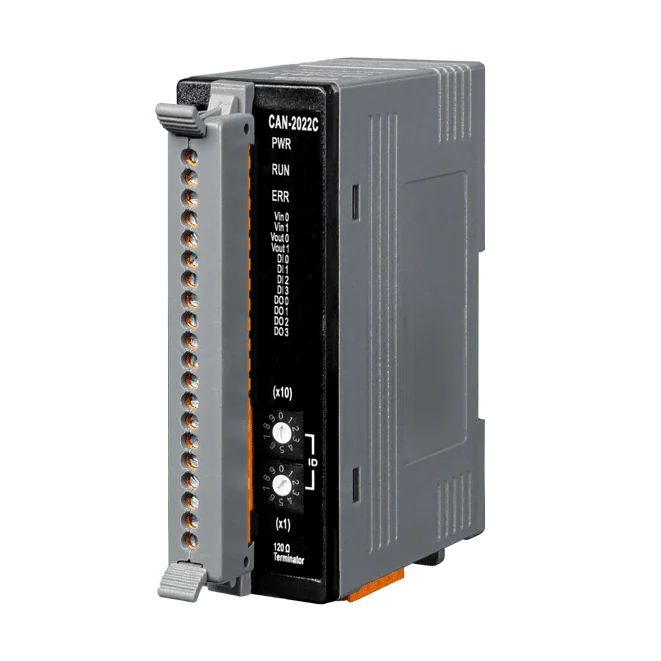

CAN-2022C CANopen-Slave-I/O-Modul, 2-Kanal isolierte AI/AO, 4-Kanal DI/DO
CANopen-Slave-Remote-I/O-Modul mit 2 isolierten Analogeingängen, 2 Analogausgängen, 4 isolierten Digitaleingängen und 4 isolierten Digitalausgängen, unterstützt CiA 301 v4.02 und CiA 401 v2.1.
- CANopen-NMT-Slave mit Unterstützung für CiA 301 v4.02 und CiA 401 v2.1
- Validierung mit dem CiA-CANopen-Konformitätstestwerkzeug bestanden; Standard-EDS-Datei verfügbar
- 2 differenzielle Analogeingänge (16 Bit) und 2 Analogausgänge (12 Bit), mit individueller Kanalkonfiguration
- 4 isolierte Digitaleingänge für Nassschaltkontakte (Sink) und 4 isolierte Digitalausgänge in Open-Collector-Ausführung (Sink), max. 700 mA pro Kanal
- Konfigurierbare Einschalt- und Sicherheitswerte für Analog- und Digitalausgänge
- ESD-Schutz von 4 kV Kontaktentladung pro Kanal
314,00 € pro Stück
| 1-9 Stück | 314,00 € | |
|---|---|---|
| 10-30 Stück | 304,00 € | −3 % |
| ab 31 Stück | 298,00 € | −5 % |
Produktinformationen "CAN-2022C CANopen-Slave-I/O-Modul, 2-Kanal isolierte AI/AO, 4-Kanal DI/DO"
Das CAN-2022C CR ist ein CANopen-Slave-I/O-Modul, das gemischte Analog- und Digitalsignale in ein CAN-Bus-Netzwerk einbindet. Es vereint in einer Hutschienen-Einheit zwei differenzielle 16-Bit-Analogeingänge, zwei 12-Bit-Analogausgänge, vier isolierte Digitaleingänge für Nassschaltkontakte und vier isolierte Digitalausgänge in Open-Collector-Ausführung. Damit kann ein einzelner Knoten eine Reihe von Mess- und Stellaufgaben abdecken.
Ingenieure wählen dieses Modul typischerweise, wenn eine standardkonforme CANopen-Integration erforderlich ist. Es implementiert die Rolle des NMT-Slaves, entspricht CiA 301 v4.02 und CiA 401 v2.1 und hat die Validierung mit dem CiA-CANopen-Konformitätstestwerkzeug bestanden. Eine Standard-EDS-Datei wird mitgeliefert, sodass das Modul durch Import dieser Datei in einen handelsüblichen CANopen-Master eingebunden werden kann. Die Prozessdatenobjekte unterstützen ereignisgesteuerte, remote angeforderte, zyklische und azyklische SYNC-Übertragungsmodi.
Die Bestellnummer CR ist als RoHS-konform gelistet. Das Modul nimmt 1,8 W aus einer Versorgung von 10 ~ 30 VDC auf und ist für eine Betriebstemperatur von -25 ~ +75 °C ausgelegt. Der integrierte 120-Ω-Abschlusswiderstand, wählbare Baudraten von 10 k bis 1 M und Knoten-IDs von 1 bis 99 vereinfachen die Inbetriebnahme des Busses.
Anwendungen
- Industrielle Maschinensteuerung
- Fabrikautomation
- Steuerung von Verpackungsmaschinen
- Fernerfassung von Daten
- Umweltüberwachung
- Steuerung medizinischer Geräte
- Überwachung von Flugzeugtriebwerken
| Product type: | Fieldbus I/O module |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Digital inputs: | 4 |
| Digital outputs: | 4 |
| Analog inputs: | 2 |
| Analog outputs: | 2 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Hardware-Watchdog |
| LED-Anzeigen | |
| Status | 3 LEDs für PWR, RUN und ERR |
| Analogeingang | |
| Kanäle | 2 (Differential) |
| Sensortyp | ±10V, ±5V, ±2.5V, ±1.25V, ±1V, ±500mV, ±250mV |
| Auflösung | 16-Bit |
| Genauigkeit | +/- 0,1 % vom FSR |
| Abtastrate | 60 Samples/s (gesamt) |
| Gleichtaktunterdrückung | 86 dB min. |
| Unterdrückung der Gleichtaktstörung | 100 dB |
| Individuelle Kanalkonfiguration | Ja |
| Nullpunktdrift | +/- 10 μV/ °C |
| Spannenverschiebung (Span Drift) | +/-25 ppm/ °C |
| Analogausgang | |
| Kanäle | 2 |
| Typ | +0V ~ +5V, +/-5V, +0 V ~ +10V,+/-10V |
| Auflösung | 12-Bit |
| Genauigkeit | +/-0,1 % vom FSR |
| Spannungsausgangsfähigkeit | 10 V @ 20 mA |
| Strombelastungswiderstand | 500 Ω |
| Einschaltwert | Ja |
| Sicherer Wert | Ja |
| Digitaleingang | |
| Kanäle | 4 |
| Typ | Nasskontakt (Sink) |
| Spannungspegel EIN | +3,5 ~ +30 VDC |
| Spannungspegel AUS | +1 VDC max. |
| Eingangsimpedanz | 10 KΩ, 0.66W |
| Überspannungsschutz | 70 VDC |
| Digitalausgang | |
| Kanäle | 4 |
| Typ | Isolierter Open-Collector (Sink) |
| Lastspannung | +3,5 ~ +50 VDC |
| Laststrom | 700 mA/Kanal max. |
| Überspannungsschutz | 60 VDC |
| Überlastschutz | Ja |
| Kurzschlussschutz | Ja |
| Einschaltwert | Ja, programmierbar |
| Sicherer Wert | Ja, programmierbar |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Integriert 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Knoten-ID | 1 ~ 99 |
| Anzahl der PDOs | 10 RxPDO, 10 TxPDO |
| PDO-Modus | Ereignisgesteuert, ferngesteuert angefordert, zyklisches und azyklisches SYNC |
| Fehlerkontrolle | Node-Guarding-Protokoll / Heartbeat-Producer |
| NMT | Slave |
| EMCY-Nachricht | Ja |
| Leistung | |
| Leistungsaufnahme | 1.8 W |
| Mechanisch | |
| Abmessungen (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
