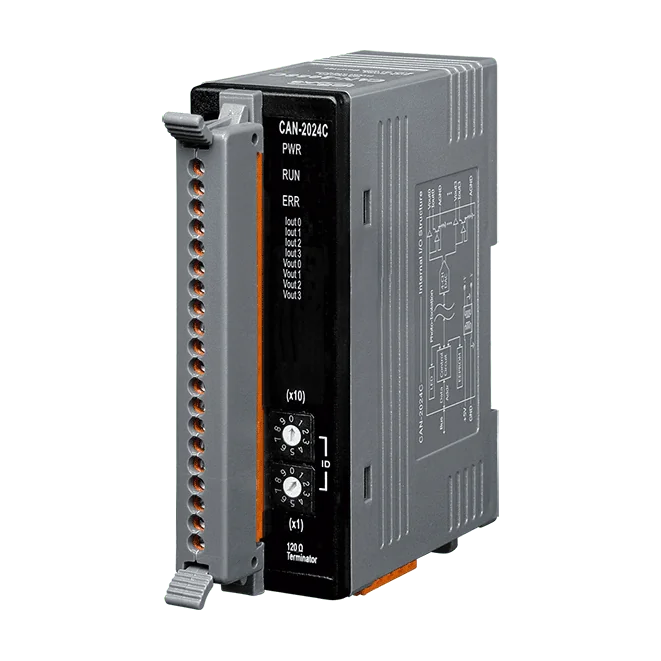

CAN-2024C CANopen-Slave-Modul, 4-Kanal 14-Bit Analogausgang
CANopen-Slave-Modul mit vier 14-Bit-Analogausgängen, unterstützt CiA DS-301 v4.02 und DSP-401 v2.1, PDO-Mapping und eine Standard-EDS-Datei für gängige CANopen-Master.
- CANopen-Slave-Modul mit 4 Analogausgangskanälen und 14-Bit-Auflösung
- Wählbare Spannungs- und Stromausgangsbereiche, u. a. 4~20 mA und 0~10 V
- Konform zu CiA DS-301 v4.02 und DSP-401 v2.1, mit Unterstützung für PDO-Mapping
- Standard-EDS-Datei für den Einsatz mit gängigen CANopen-Mastern
- Baudraten von 10 k bis 1 M, integrierter 120-Ω-Abschlusswiderstand und Node-IDs 1 bis 99
- Hardware-Watchdog, Einstellung von Einschaltwerten und 4 kV Kontakt-ESD-Schutz pro Kanal
353,00 € pro Stück
| 1-9 Stück | 353,00 € | |
|---|---|---|
| 10-30 Stück | 342,00 € | −3 % |
| ab 31 Stück | 335,00 € | −5 % |
Produktinformationen "CAN-2024C CANopen-Slave-Modul, 4-Kanal 14-Bit Analogausgang"
Das CAN-2024C CR ist ein Hutschienen-CANopen-Slave-Modul mit vier Analogausgängen mit 14-Bit-Auflösung. Es eignet sich für Ingenieure, die Feldaktoren wie Ventile, Antriebe und Transducer-Eingänge aus einem CANopen-Netzwerk ansteuern möchten, ohne eigene Feldbus-Firmware entwickeln zu müssen.
Jeder Kanal lässt sich für Ausgänge von 0~5 V, ±5 V, 0~10 V, ±10 V, 0~20 mA oder 4~20 mA konfigurieren. Die Genauigkeit des Spannungsausgangs beträgt ±0,1 % vom Endwert, die des Stromausgangs ±0,2 % vom Endwert. Das Modul bietet einen Hardware-Watchdog, die Einstellung von Einschaltwerten sowie eine Trennspannung von 3000 VDC für DC-DC sowie 2500 Vrms Optokoppler-Isolation auf der CANopen-Seite.
Das Modul unterstützt den NMT-Slave-Betrieb, 10 RxPDOs und 10 TxPDOs mit PDO-Mapping sowie Node-IDs von 1 bis 99. Eine Standard-EDS-Datei ist enthalten, sodass die Inbetriebnahme auch mit anderen standardkonformen CANopen-Mastern möglich ist. Das Gerät arbeitet mit +10 bis +30 VDC, nimmt 2,5 W auf und ist im Bereich von -25 bis +75 °C einsetzbar.
Anwendungen
- Steuerung industrieller Maschinen
- Fabrikautomation
- Steuerung von Verpackungsmaschinen
- Dezentrale Datenerfassung
- Umweltüberwachung
| Product type: | Fieldbus I/O module |
|---|---|
| Protokoll: | CANopen |
| Interface: | CANopen |
| Analog outputs: | 4 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Hardware-Watchdog |
| LED-Anzeigen | |
| Status | 3 LEDs für PWR, RUN und ERR |
| Analogausgang | |
| Kanäle | 4 |
| Typ | 0~ 5 V, +/- 5 V, 0~ 10 V, +/- 10 V, 0 ~ 20 mA, 4 ~ 20 mA |
| Auflösung | 14-Bit |
| Genauigkeit | +/- 0,1 % vom FSR für Spannungsausgang; +/- 0,2 % vom FSR für Stromausgang |
| Nullpunktdrift | Spannung: +/-30μV/°C Strom:: +/-0.2μV/°C |
| Spannenverschiebung (Span Drift) | +/-20 ppm/°C |
| Spannungsausgangsfähigkeit | 10V@ 5mA |
| Strombelastungswiderstand | Extern +24 V: 1050 Ohm |
| Einschaltwert | Ja |
| Isolation | 3000 VDC |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Integriert 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Knoten-ID | 1 ~ 99 |
| Anzahl der PDOs | 10 RxPDO, 10 TxPDO |
| PDO-Modus | Ereignisgesteuert, ferngesteuert angefordert, zyklisches und azyklisches SYNC |
| Fehlerkontrolle | Node-Guarding-Protokoll oder Heartbeat-Producer |
| NMT | Slave |
| EMCY-Nachricht | Ja |
| Leistung | |
| Leistungsaufnahme | 2.5 W |
| Mechanisch | |
| Abmessungen (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
