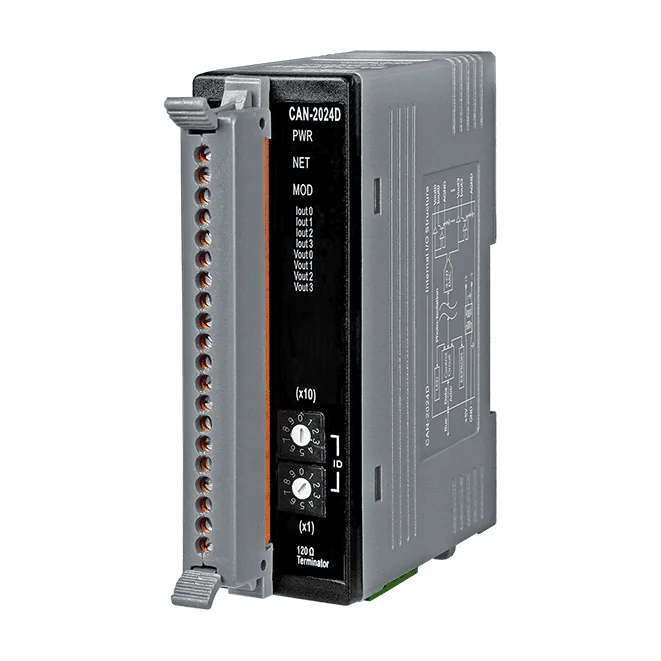

CAN-2024D DeviceNet-Slave-Modul, 4-Kanal 14-Bit Analogausgang
DeviceNet-Slave-Modul mit vier 14-Bit-Analogausgängen, wählbar für 0-5 V, ±5 V, 0-10 V, ±10 V, 0-20 mA oder 4-20 mA. Konfiguration über eine EDS-Datei.
- Group 2 Only Server DeviceNet-Slave, nicht UCMM-fähig
- Vier 14-Bit-Analogausgangskanäle mit sechs wählbaren Spannungs- und Strombereichen
- Predefined Master/Slave Connection Set: explizites Messaging, Polled-I/O und Bit-Strobe-I/O
- Unterstützt DeviceNet-Heartbeat- und Shutdown-Nachrichten
- EDS-Datei für die Konfiguration über einen DeviceNet-Master verfügbar
- Einstellbarer Einschaltwert für jeden Ausgang
353,00 € pro Stück
| 1-9 Stück | 353,00 € | |
|---|---|---|
| 10-30 Stück | 342,00 € | −3 % |
| ab 31 Stück | 335,00 € | −5 % |
Produktinformationen "CAN-2024D DeviceNet-Slave-Modul, 4-Kanal 14-Bit Analogausgang"
Das CAN-2024D ist ein DeviceNet-Slave für allgemeine I/O-Signale, der vier 14-Bit-Analogausgänge in ein DeviceNet-Netzwerk einbindet. Es handelt sich um einen Group 2 Only Server (nicht UCMM-fähig) und unterstützt das Predefined Master/Slave Connection Set. Damit eignet es sich für Netzwerke, in denen ein DeviceNet-Master die Ausgabewerte des Moduls abfragt.
Jeder Kanal kann auf einen von sechs Spannungs- oder Strombereichen eingestellt werden. Die Genauigkeit beträgt 0,1 % FSR für Spannungsausgänge und 0,2 % FSR für Stromausgänge. Ausgangsstatus und Konfiguration werden über die DeviceNet-EDS-Datei abgerufen. Das Modul unterstützt zudem Heartbeat- und Shutdown-Nachrichten zur Netzwerküberwachung.
Der Hersteller nennt die Kommunikation mit folgenden Mastern und Gateways: Allen-Bradley 193-DNENCAT und 193-DNENCATR sowie OMRON CJ1W-DRM21, CS1W-DRM21-V1, C200HW-DRM21-V1 und 3G8F7-DRM21-E. Die Bestellnummer CAN-2024D CR bezeichnet die RoHS-konforme Variante. Das Modul wird auf DIN-Schiene montiert und arbeitet mit einer Versorgungsspannung von +10 bis +30 VDC.
Anwendungen
- Fabrikautomation
- Maschinensteuerung
- Steuerung von Verpackungsmaschinen
- Fernsteuerung von Analogausgängen in DeviceNet-Netzwerken
| Product type: | Analog output module |
|---|---|
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Analog outputs: | 4 |
| Ports: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x Versorgung 2 x DeviceNet-Status |
| Analogausgang | |
| Kanäle | 4 |
| Typ | 0~ 5 V, +/- 5 V, 0~ 10 V, +/- 10 V, 0 ~ 20 mA, 4 ~ 20 mA |
| Auflösung | 14-Bit |
| Genauigkeit | +/- 0,1 % vom FSR für Spannungsausgang; +/- 0,2 % vom FSR für Stromausgang |
| Nullpunktdrift | Spannung: +/-30μV/°C Strom: +/-0.2μV/°C |
| Spannenverschiebung (Span Drift) | +/-20 ppm/°C |
| Spannungsausgangsfähigkeit | 10V@5mA |
| Strombelastungswiderstand | Extern +24 V: 1050 Ohm |
| Einschaltwert | Ja |
| DeviceNet | |
| Ports | 1 |
| Unterstützte Verbindung | 1 Verbindung für Explicit Messaging 1 Verbindung für Polled I/O 1 Verbindung für Bit-Strobe I/O |
| Baudrate | 125 kbps, 250 kbps, 500 kbps |
| Abschlusswiderstand | Schalter für 120 Ω Abschlusswiderstand |
| Spezifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Knoten-ID | 0 ~ 63 |
| Abschaltmeldung | Ja |
| Heartbeat-Nachricht | Ja |
| Abonnieren | Nur Gruppe-2-Server |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 2 W |
| Mechanisch | |
| Abmessungen (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 ℃ |
| Lagertemperatur | -30 ~ +80 ℃ |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
