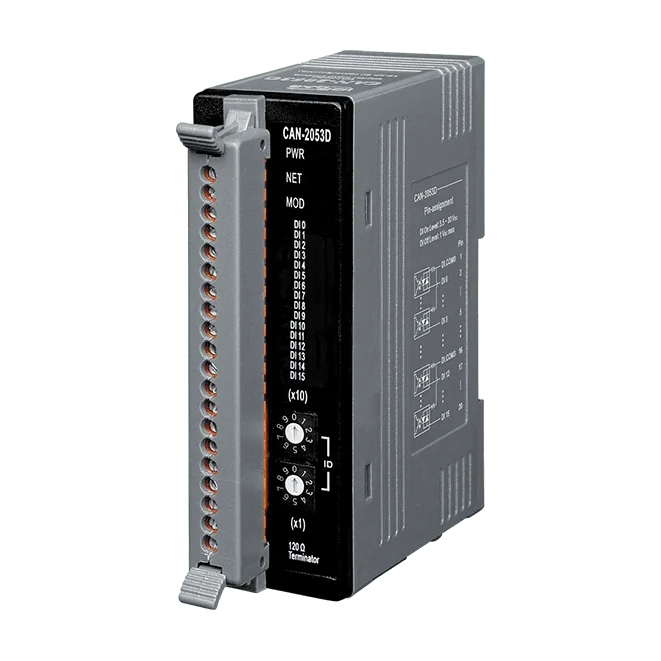

CAN-2053D DeviceNet-Slave-Modul, 16-kanaliger isolierter Digitaleingang (Wet-Typ)
DeviceNet-Slave-Modul mit 16 isolierten Sink/Source-Digitaleingängen für PNP-, NPN-, TTL- und Relaiskontaktsignale, für DeviceNet-Netzwerke mit allgemeiner I/O-Anbindung.
- 16 isolierte Sink/Source-Digitaleingänge im Wet-Typ, EIN-Pegel +3,5 bis +30 VDC
- DeviceNet Group 2 Only Server (nicht UCMM-fähig) mit vordefiniertem Master/Slave-Verbindungssatz
- Jeweils eine Verbindung für Explicit Messaging, Polled I/O und Bit-Strobe I/O
- Baudraten von 125 kbps, 250 kbps und 500 kbps
- EDS-Datei zur Konfiguration über die DeviceNet-Master-Schnittstelle enthalten
- Zuschaltbarer 120-Ω-Abschlusswiderstand am DeviceNet-Anschluss
177,00 € pro Stück
| 1-9 Stück | 177,00 € | |
|---|---|---|
| 10-30 Stück | 172,00 € | −3 % |
| ab 31 Stück | 168,00 € | −5 % |
Produktinformationen "CAN-2053D DeviceNet-Slave-Modul, 16-kanaliger isolierter Digitaleingang (Wet-Typ)"
Das CAN-2053D CR ist ein DeviceNet-Slave-I/O-Modul, das 16 isolierte Digitaleingänge im Wet-Typ in ein DeviceNet-Netzwerk einbindet. Jeder Eingang akzeptiert Sink- oder Source-Signale und kann somit PNP-, NPN-, TTL- und Relaiskontaktausgänge von Feldgeräten überwachen, ohne dass das Modul geändert werden muss.
Das Modul arbeitet als Group 2 Only Server, der nicht UCMM-fähig ist, und unterstützt den vordefinierten Master/Slave-Verbindungssatz. Es stellt jeweils eine Verbindung für Explicit Messaging, Polled I/O und Bit-Strobe I/O bereit. Zur Konfiguration über eine DeviceNet-Master-Schnittstelle wird eine EDS-Datei mitgeliefert.
Wählen Sie dieses Modell, wenn Sie einen kompakten, auf DIN-Schiene montierten Eingangsknoten zur Schalterüberwachung oder Alarmerfassung auf einem DeviceNet-Bus benötigen. Jeder Kanal verfügt über einen Kontakt-ESD-Schutz von 4 kV, und das Modul arbeitet mit +10 VDC bis +30 VDC im Betriebsbereich von -25 bis +75 ℃.
Anwendungen
- Alarmdetektor
- Schalterüberwachung
| Product type: | Digital input module |
|---|---|
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Digital inputs: | 16 |
| Ports: | 1 |
| Isolation: | Isoliert |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x Versorgung 2 x DeviceNet-Status |
| Digitaleingang | |
| Kanäle | 16 (Senke/Quelle) |
| Typ | Nass |
| Spannungspegel EIN | +3,5 ~ +30 VDC |
| Spannungspegel AUS | +1 VDC max. |
| Eingangsimpedanz | 3 kΩ, 0.3 W |
| DeviceNet | |
| Ports | 1 |
| Unterstützte Verbindung | 1 Verbindung für Explicit Messaging 1 Verbindung für Polled I/O 1 Verbindung für Bit-Strobe I/O |
| Baudrate | 125 kbps, 250 kbps, 500 kbps |
| Abschlusswiderstand | Schalter für 120 Ω Abschlusswiderstand |
| Spezifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Knoten-ID | 0 ~ 63 |
| Abschaltmeldung | Ja |
| Heartbeat-Nachricht | Ja |
| Abonnieren | Nur Gruppe-2-Server |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 1.5 W |
| Mechanisch | |
| Abmessungen (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 ℃ |
| Lagertemperatur | -30 ~ +80 ℃ |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
