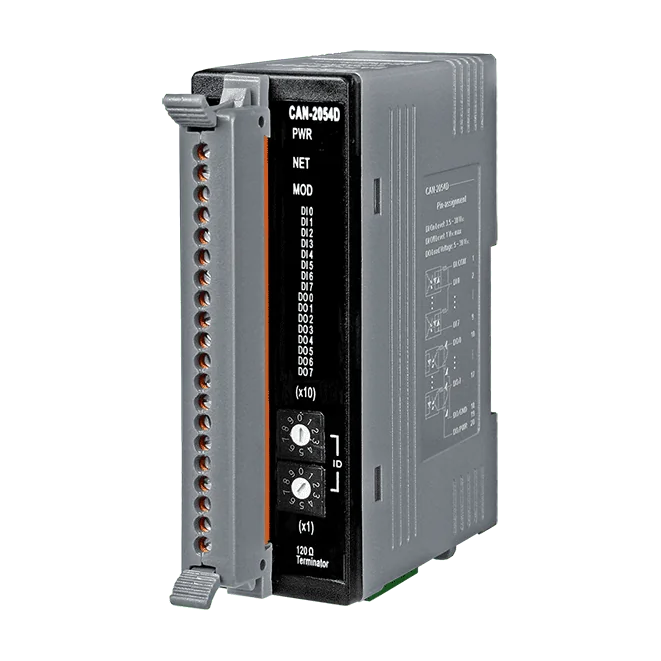

CAN-2054D DeviceNet-Slave-Modul, 8-kanalige isolierte DI und 8-kanalige isolierte DO
DeviceNet-Slave-I/O-Modul mit 8 isolierten digitalen Eingängen (Wet Contact) und 8 isolierten Sink-Open-Collector-Ausgängen zum Anschluss diskreter I/O an einen DeviceNet-Master.
- DeviceNet-General-I/O-Slave mit 8 isolierten digitalen Wet-Contact-Eingängen und 8 isolierten Sink-Open-Collector-Ausgängen
- Konfiguration und I/O-Zugriff über die EDS-Datei für die DeviceNet-Master-Schnittstelle
- Reiner Group-2-Server (nicht UCMM-fähig) mit vordefiniertem Master/Slave-Verbindungsset
- Jeweils eine Verbindung für explizite Nachrichten, Polled-I/O und Bit-Strobe-I/O
- Unterstützung von DeviceNet-Heartbeat- und Shutdown-Nachrichten
- Ausgangslast von 700 mA pro Kanal mit 3750 Vrms Isolation innerhalb des Moduls
182,00 € pro Stück
| 1-9 Stück | 182,00 € | |
|---|---|---|
| 10-30 Stück | 177,00 € | −3 % |
| ab 31 Stück | 173,00 € | −5 % |
Produktinformationen "CAN-2054D DeviceNet-Slave-Modul, 8-kanalige isolierte DI und 8-kanalige isolierte DO"
Das CAN-2054D ist ein DeviceNet-Slave-Modul, das einem DeviceNet-Master über einen einzigen Knoten Zugriff auf acht digitale Eingänge und acht digitale Ausgänge gibt. Der Status der Ein- und Ausgänge kann ausgelesen und die Konfiguration des Moduls über die mitgelieferte EDS-Datei eingestellt werden, sodass es ohne eigene Programmierung in ein DeviceNet-Netzwerk eingebunden werden kann.
Jeder Eingangskanal ist isoliert und akzeptiert Sink- oder Source-Signale von einem Wet-Contact mit einem EIN-Pegel von +3,5 ~ +30 VDC. Jeder Ausgangskanal ist ein isolierter Open-Collector-Treiber vom Typ Sink mit 700 mA pro Kanal, einer Lastspannung von +5 ~ +30 VDC und 3750 Vrms Isolation innerhalb des Moduls. Das Modul eignet sich für die Anbindung von PNP-, NPN-, TTL- und Relaiskontaktsignalen.
Das Modul arbeitet als reiner Group-2-Server (nicht UCMM-fähig) und unterstützt das vordefinierte Master/Slave-Verbindungsset mit jeweils einer Verbindung für explizite Nachrichten, Polled-I/O und Bit-Strobe-I/O. Heartbeat- und Shutdown-Nachrichten werden unterstützt. Das Modul wird auf einer DIN-Schiene montiert und ist für einen Betriebstemperaturbereich von -25 ~ +75 ℃ spezifiziert.
Anwendungen
- Maschinensteuerung
- Fabrikautomation
- Steuerung von Verpackungsmaschinen
- Remote-Datenerfassung
- Umweltüberwachung
| Product type: | Fieldbus I/O module |
|---|---|
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Ports: | 1 |
| Isolation: | Isolated DI and DO |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x Versorgung 2 x DeviceNet-Status |
| Digitaleingang | |
| Kanäle | 8 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | +3,5 ~ +30 VDC |
| Spannungspegel AUS | +1 VDC max. |
| Eingangsimpedanz | 3 kΩ, 0.3 W |
| Digitalausgang | |
| Kanäle | 8 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +5 ~ +30 VDC |
| Laststrom | 700 mA pro Kanal |
| Isolation zwischen Modulen | 3750 Vrms |
| DeviceNet | |
| Ports | 1 |
| Unterstützte Verbindung | 1 Verbindung für Explicit Messaging 1 Verbindung für Polled I/O 1 Verbindung für Bit-Strobe I/O |
| Baudrate | 125 kbps, 250 kbps, 500 kbps |
| Abschlusswiderstand | Schalter für 120 Ω Abschlusswiderstand |
| Spezifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Knoten-ID | 0 ~ 63 |
| Abschaltmeldung | Ja |
| Heartbeat-Nachricht | Ja |
| Abonnieren | Nur Gruppe-2-Server |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 1.5 W |
| Mechanisch | |
| Abmessungen (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 ℃ |
| Lagertemperatur | -30 ~ +80 ℃ |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
