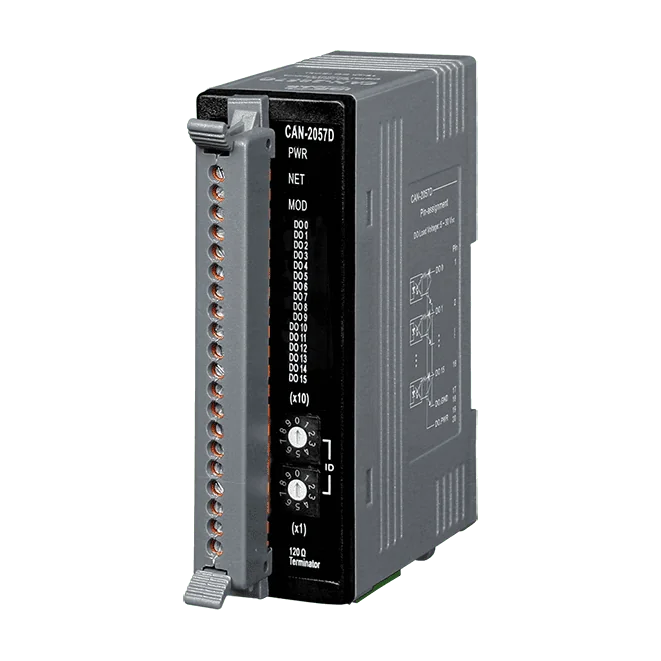

CAN-2057D DeviceNet-Slave-I/O-Modul, 16-Kanal isolierter NPN-Digitalausgang
DeviceNet-Slave-Modul mit 16 isolierten NPN-(Sink-)Open-Collector-Digitalausgängen zum Schalten von Relais und ohmschen Lasten von einem DeviceNet-Master aus.
- 16 isolierte NPN-(Sink-)Open-Collector-Digitalausgänge, 100 mA pro Kanal
- Modulinterne Isolation von 3750 Vrms
- DeviceNet-General-I/O-Slave, nur Group-2-Server, Spezifikation Volume I/II Release 2.0
- Vordefinierter Master/Slave-Verbindungssatz mit explizitem Messaging, Polled I/O und Bit-Strobe-I/O
- Unterstützung von DeviceNet-Heartbeat- und Shutdown-Nachrichten
- EDS-Datei zur Konfiguration im DeviceNet-Master enthalten
174,00 € pro Stück
| 1-9 Stück | 174,00 € | |
|---|---|---|
| 10-30 Stück | 169,00 € | −3 % |
| ab 31 Stück | 165,00 € | −5 % |
Produktinformationen "CAN-2057D DeviceNet-Slave-I/O-Modul, 16-Kanal isolierter NPN-Digitalausgang"
Das CAN-2057D CR ist ein DeviceNet-Slave-Modul, das einem DeviceNet-Netzwerk 16 isolierte digitale Ausgänge zur Verfügung stellt. Jeder Kanal ist ein NPN-(Sink-)Open-Collector-Ausgang für Lasten von +5 bis +30 VDC mit bis zu 100 mA pro Kanal. Damit eignet er sich unkompliziert für Alarmausgänge und Schaltsteuerungen in der Maschinen- und Fabrikautomation.
Das Modul arbeitet ausschließlich als Group-2-Only-Server und ist nicht UCMM-fähig. Es unterstützt den vordefinierten Master/Slave-Verbindungssatz mit jeweils einer Verbindung für explizites Messaging, Polled I/O und Bit-Strobe-I/O. DeviceNet-Heartbeat- und Shutdown-Nachrichten werden unterstützt, und eine EDS-Datei steht zur Konfiguration des Ausgangsstatus über eine DeviceNet-Master-Schnittstelle bereit. Der Hersteller nennt bisherige Kommunikation mit Allen-Bradley 193-DNENCAT und 193-DNENCATR sowie mehreren DeviceNet-Mastern und -Gateways von OMRON.
Die Versorgung erfolgt mit +10 bis +30 VDC bei einer Leistungsaufnahme von 1,5 W. Das Modul ist für die Montage auf DIN-Schienen und einen Betriebstemperaturbereich von -25 bis +75 °C ausgelegt und trägt die Kennzeichnungen CE, FCC, RoHS und WEEE.
Anwendungen
- Alarmausgang
- Schaltsteuerung
- Ansteuerung von Relais
- Ohmsche Lasten
- Maschinensteuerung
- Fabrikautomation
| Product type: | Fieldbus I/O module |
|---|---|
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Digital outputs: | 16 |
| Ports: | 1 |
| Isolation: | 3750 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x Versorgung 2 x DeviceNet-Status |
| Digitalausgang | |
| Kanäle | 16 (Senke) |
| Typ | Open-Collector |
| Lastspannung | +5 ~ +30 VDC |
| Laststrom | 100 mA pro Kanal |
| Isolation zwischen Modulen | 3750 Vrms |
| DeviceNet | |
| Ports | 1 |
| Unterstützte Verbindung | 1 Verbindung für Explicit Messaging 1 Verbindung für Polled I/O 1 Verbindung für Bit-Strobe I/O |
| Baudrate | 125 kbps, 250 kbps, 500 kbps |
| Abschlusswiderstand | Schalter für 120 Ω Abschlusswiderstand |
| Spezifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Knoten-ID | 0 ~ 63 |
| Abschaltmeldung | Ja |
| Heartbeat-Nachricht | Ja |
| Abonnieren | Nur Gruppe-2-Server |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 1.5 W |
| Mechanisch | |
| Abmessungen (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 ℃ |
| Lagertemperatur | -30 ~ +80 ℃ |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
