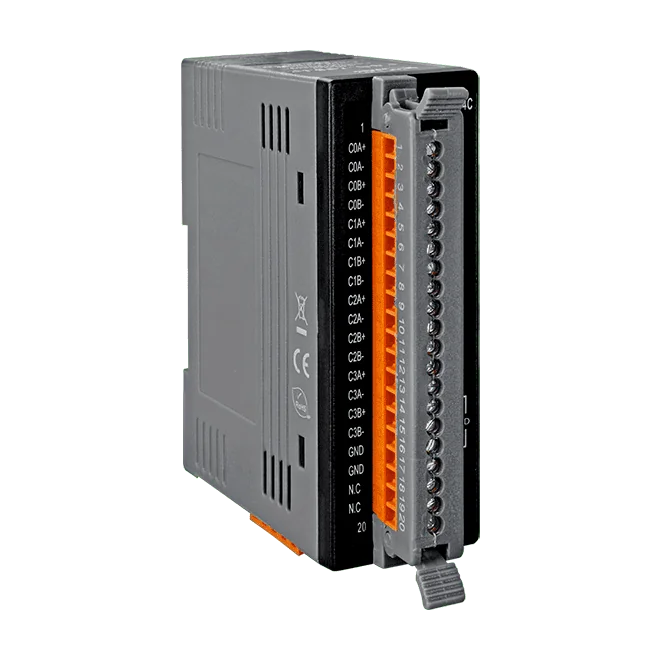

CAN-2084C CANopen-Slave-Zählereingangsmodul / Frequenzeingang, 4/8-Kanal
CANopen-Slave-Modul mit 4/8 Zähler-/Frequenzeingangskanälen. Bietet fünf Zählermodi, Unterstützung für CiA 301 v4.02 und CiA 401 v2.1 sowie eine Standard-EDS-Datei für gängige CANopen-Master.
- NMT-Slave mit Unterstützung für CiA 301 v4.02 und CiA 401 v2.1
- Fünf Zählermodi: Aufwärtszähler, Frequenz, Auf-/Abwärtszähler, Richtung/Impuls-Zähler und A/B-Phasenzähler
- 4/8 digitale Eingangskanäle, Typ 5 V/TTL, mit Kontakt-ESD-Schutz von 4 kV pro Kanal
- Isolation von 3000 VDC für DC-DC und 2500 Vrms für Optokoppler
- PDO-Mapping mit 10 RxPDOs und 10 TxPDOs sowie EMCY-Nachrichten
- Baudrate 10 k ~ 1 M und Node-ID 1 ~ 99
244,00 € pro Stück
| 1-9 Stück | 244,00 € | |
|---|---|---|
| 10-30 Stück | 236,00 € | −3 % |
| ab 31 Stück | 231,00 € | −5 % |
Produktinformationen "CAN-2084C CANopen-Slave-Zählereingangsmodul / Frequenzeingang, 4/8-Kanal"
Das CAN-2084C ist ein CANopen-Slave-Modul, das 4 oder 8 Zähler- und Frequenzeingangskanäle in ein CAN-Bus-Netzwerk einbindet. Es eignet sich für Ingenieure, die innerhalb eines CANopen-Systems Ereignisse zählen, Frequenzen messen oder die Position über Quadraturencoder überwachen müssen.
Das Modul bietet fünf Zählermodi: Aufwärtszähler, Frequenz, Auf-/Abwärtszähler, Richtung/Impuls-Zähler und A/B-Phasenzähler. Ein digitaler Filter reduziert den Einfluss von Störungen auf die Eingänge, und jeder Kanal verfügt über einen Kontakt-ESD-Schutz von 4 kV. Das Modul arbeitet als NMT-Slave und unterstützt PDO-Mapping mit 10 RxPDOs und 10 TxPDOs.
Das Modul wurde mit dem CiA-CANopen-Konformitätstestwerkzeug validiert und stellt eine Standard-EDS-Datei bereit, sodass es mit einem handelsüblichen CANopen-Master integriert werden kann. Es ist für die Montage auf DIN-Schienen ausgelegt und hat einen Betriebstemperaturbereich von -25 ~ +75 °C.
Anwendungen
- Ereigniszählung und Summierung
- Frequenzmessung
- Positionsüberwachung mit Quadraturencodern
- Remote-Datenerfassung
- Fabrikautomation
- Steuerung von Verpackungsmaschinen
| Product type: | Counter/Frequency Input Module |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Digital inputs: | 4/8 |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-couple) |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Hardware-Watchdog |
| LED-Anzeigen | |
| Status | 3 LEDs für PWR, RUN und ERR |
| Digitaleingang | |
| Kanäle | 4/8 |
| Typ | 5 V/TTL |
| Spannungspegel EIN | +2 ~ +5 VDC |
| Spannungspegel AUS | 0 ~ +0,8 VDC |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Integriert 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Knoten-ID | 1 ~ 99 |
| Anzahl der PDOs | 10 RxPDO, 10 TxPDO |
| PDO-Modus | Ereignisgesteuert, ferngesteuert angefordert, zyklisches und azyklisches SYNC |
| Fehlerkontrolle | Node-Guarding-Protokoll / Heartbeat-Producer |
| NMT | Slave |
| EMCY-Nachricht | Ja |
| Leistung | |
| Leistungsaufnahme | 1.5 W |
| Mechanisch | |
| Abmessungen (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
