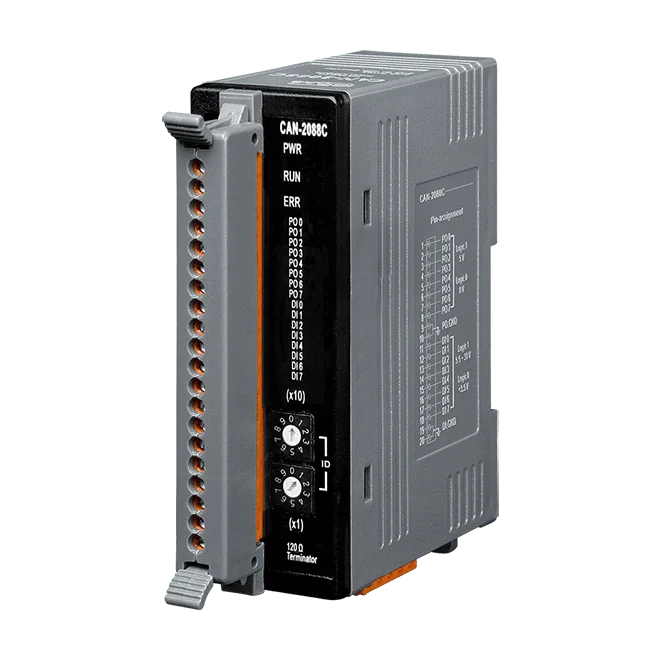

CAN-2088C CANopen-Slave-I/O-Modul, 8-Kanal-PWM-Ausgang, 8-Kanal-Zählereingang
CANopen-Slave-Modul mit 8 hardwaregesteuerten PWM-Ausgängen und 8 Hochgeschwindigkeitszählern zum Aufbau kosteneffizienter, analog arbeitender Regelsysteme.
- Hardwaregesteuerte PWM-Ausgänge von 0,2 Hz bis 500 kHz mit 0,1 ~ 99,9 % Tastverhältnis
- Auslösung per Software oder Hardware, einzeln oder synchron für alle PWM-Ausgänge
- Ausgabemodi Burst und Continuous
- 32-Bit-Hochgeschwindigkeitszähler mit 500 kHz an jedem der 8 digitalen Eingangskanäle
- Unterstützung von CiA 301 v4.02 und CiA 401 v2.1, CANopen-Konformitätstest bestanden
- EDS-Datei zur Konfiguration des CANopen-Masters enthalten
237,00 € pro Stück
| 1-9 Stück | 237,00 € | |
|---|---|---|
| 10-30 Stück | 230,00 € | −3 % |
| ab 31 Stück | 225,00 € | −5 % |
Produktinformationen "CAN-2088C CANopen-Slave-I/O-Modul, 8-Kanal-PWM-Ausgang, 8-Kanal-Zählereingang"
CAN-2088C CR ist ein CANopen-Slave-Modul, das digitale Ausgänge in PWM-Signale mit einstellbarer Frequenz und einstellbarem Tastverhältnis umwandelt. Seine acht PWM-Kanäle können analoge Regelkreise von einem Feldbus-Master aus ansteuern, sodass Ingenieure eine proportionale Regelung ohne dedizierte analoge Ausgangshardware realisieren können.
Jeder der acht digitalen Eingangskanäle verfügt über einen 32-Bit-Zähler mit bis zu 500 kHz, der Hochgeschwindigkeits-Impulszählung neben den PWM-Ausgängen im selben Knoten ermöglicht. Die PWM-Ausgabe kann per Software oder Hardware ausgelöst werden; jeder Ausgang lässt sich einzeln starten, oder alle Ausgänge können synchron getriggert werden. Die Ausgabemodi Burst und Continuous werden unterstützt.
Das Modul entspricht CiA 301 v4.02 und CiA 401 v2.1, hat den CANopen-Konformitätstest bestanden und wird mit einer EDS-Datei zur Konfiguration des CANopen-Masters geliefert. Es wird auf eine DIN-Schiene montiert und arbeitet im Bereich von -25 ~ +75 °C.
Anwendungen
- Analoge Regelkreise, angesteuert über PWM-Ausgänge
- CANopen-Netzwerke mit kombinierter PWM-Ausgabe und Hochgeschwindigkeitszählung
| Product type: | CANopen slave module |
|---|---|
| Protokoll: | CANopen |
| Interface: | CANopen |
| Digital inputs: | 8 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Hardware-Watchdog |
| LED-Anzeigen | |
| Status | 3 LEDs für PWR, RUN und ERR |
| Digitaleingang | |
| Kanäle | 8 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke |
| Spannungspegel EIN | +5,5 ~ +30 VDC |
| Spannungspegel AUS | <3,5 VDC |
| Eingangsimpedanz | 2.2 kΩ, 0.5 W |
| PWM | |
| Kanäle | 8 |
| Senke/Quelle (NPN/PNP) | Quelle |
| Laststrom | 1 mA |
| Frequenz | 0,2 Hz ~ 500 kHz (nicht kontinuierlich) |
| Tastverhältnis | 0.1 ~ 99.9 % |
| Modus | Burst-Modus, Dauerbetrieb |
| Trigger-Start | Hardware (Start und Stopp) oder Software (Start und Stopp) |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Integriert 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Knoten-ID | 1 ~ 99 |
| Anzahl der PDOs | 10 RxPDO, 10 TxPDO |
| PDO-Modus | Ereignisgesteuert, ferngesteuert angefordert, zyklisches und azyklisches SYNC |
| Fehlerkontrolle | Node-Guarding-Protokoll / Heartbeat-Producer |
| NMT | Slave |
| EMCY-Nachricht | Ja |
| Leistung | |
| Leistungsaufnahme | 3.5 W |
| Mechanisch | |
| Abmessungen (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
