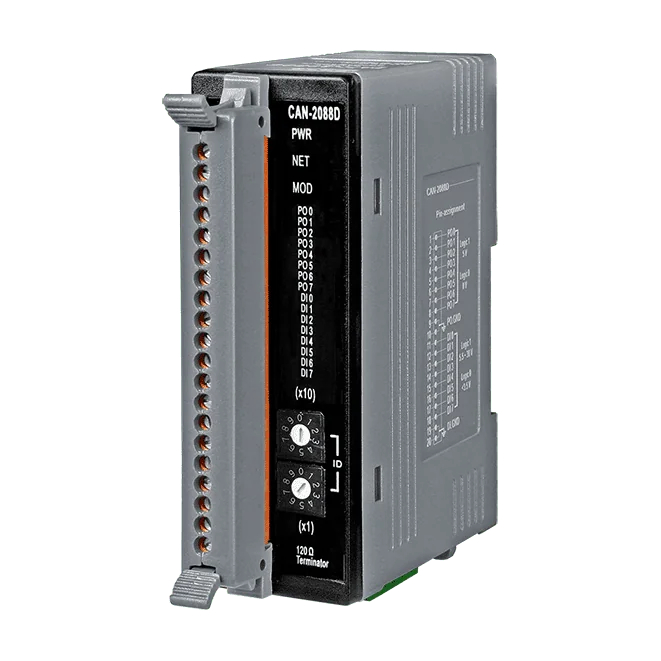

CAN-2088D DeviceNet-Slave-Modul, 8-Kanal PWM-Ausgang, 8-Kanal Hochgeschwindigkeitszähler
DeviceNet-Slave-Modul mit 8 PWM-Ausgängen (0,2 Hz bis 500 kHz) und 8 Hochgeschwindigkeitszählereingängen für Motor-, Lampen- und Lüftersteuerung in DeviceNet-Netzwerken.
- Acht hardwaregesteuerte PWM-Ausgänge, 0,2 Hz bis 500 kHz, 0,1 % bis 99,9 % Tastverhältnis
- Software- oder Hardware-Trigger, mit einzelner oder synchroner Kanaltriggerung
- Burst- und Dauerbetrieb der Ausgabe, Burst-Anzahl 1 bis 65535
- 32-Bit-Hochgeschwindigkeitszähler mit 500 kHz an jedem digitalen Eingangskanal
- DeviceNet-Slave, bestandener DeviceNet-Konformitätstest, Baudraten 125, 250 und 500 kbps
- Unterstützung für Explicit Messaging, Polled I/O und Bit-Strobe I/O Verbindungen
237,00 € pro Stück
| 1-9 Stück | 237,00 € | |
|---|---|---|
| 10-30 Stück | 230,00 € | −3 % |
| ab 31 Stück | 225,00 € | −5 % |
Produktinformationen "CAN-2088D DeviceNet-Slave-Modul, 8-Kanal PWM-Ausgang, 8-Kanal Hochgeschwindigkeitszähler"
CAN-2088D ist ein DeviceNet-Slave-Modul, das an acht Ausgängen PWM-Signale erzeugt und an acht Hochgeschwindigkeitseingängen Impulse zählt. Es eignet sich für Ingenieure, die präzise hardwaregetaktete Ausgangssignalverläufe und schnelles Zählen benötigen, ohne einen dedizierten Motion-Controller einzusetzen, wobei die Überwachung durch den DeviceNet-Master erfolgt.
Jeder PWM-Kanal kann einzeln oder gemeinsam im synchronen Modus getriggert werden, wahlweise per Software oder Hardware. Burst- und Dauerbetrieb der Ausgabe werden unterstützt, mit Burst-Anzahlen von 1 bis 65535. Jeder digitale Eingangskanal verfügt über einen 32-Bit-Zähler mit einer Taktfrequenz von bis zu 500 kHz. Das Modul wird mit einer EDS-Datei zur Konfiguration der DeviceNet-Master-Schnittstelle geliefert.
Der Hersteller nennt die Kommunikation mit mehreren DeviceNet-Mastern und Gateways, darunter Allen-Bradley 193-DNENCAT und 193-DNENCATR sowie OMRON CJ1W-DRM21, CS1W-DRM21-V1, C200HW-DRM21-V1 und 3G8F7-DRM21-E. Das Modul wird auf einer DIN-Schiene montiert und arbeitet mit +10 VDC bis +30 VDC im Temperaturbereich von -25 bis +75 °C.
Anwendungen
- Motorpositions- und Drehzahlregelung
- Helligkeitsregelung von Lampen
- Lüfterdrehzahlregelung
- Hochgeschwindigkeitszählung
| Product type: | Fieldbus I/O module |
|---|---|
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Digital inputs: | 8 |
| Ports: | 1 |
| Power input: | +10 VDC ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x Versorgung 2 x DeviceNet-Status |
| Digitaleingang | |
| Kanäle | 8 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke |
| Spannungspegel EIN | +5.5 ~ +30 V |
| Spannungspegel AUS | <3.5 V |
| Eingangsimpedanz | 4.7 kΩ, 1/4 W |
| PWM | |
| Kanäle | 8 |
| Senke/Quelle (NPN/PNP) | Quelle |
| Laststrom | 1 mA |
| Frequenz | 0,2 ~ 500 kHz (nicht kontinuierlich) |
| Tastverhältnis | 0.1 ~ 99.9 % |
| Modus | Burst-Modus, Dauerbetrieb |
| Burst-Anzahl | 1~65535 Zählimpulse |
| Trigger-Start | Hardware (Start und Stopp) oder Software (Start und Stopp) |
| DeviceNet | |
| Ports | 1 |
| Unterstützte Verbindung | 1 Verbindung für Explicit Messaging 1 Verbindung für Polled I/O 1 Verbindung für Bit-Strobe I/O |
| Baudrate | 125 kbps, 250 kbps, 500 kbps |
| Abschlusswiderstand | Schalter für 120 Ω Abschlusswiderstand |
| Spezifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Knoten-ID | 0 ~ 63 |
| Abschaltmeldung | Ja |
| Heartbeat-Nachricht | Ja |
| Abonnieren | Nur Gruppe-2-Server |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 2 W |
| Mechanisch | |
| Abmessungen (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 ℃ |
| Lagertemperatur | -30 ~ +80 ℃ |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
