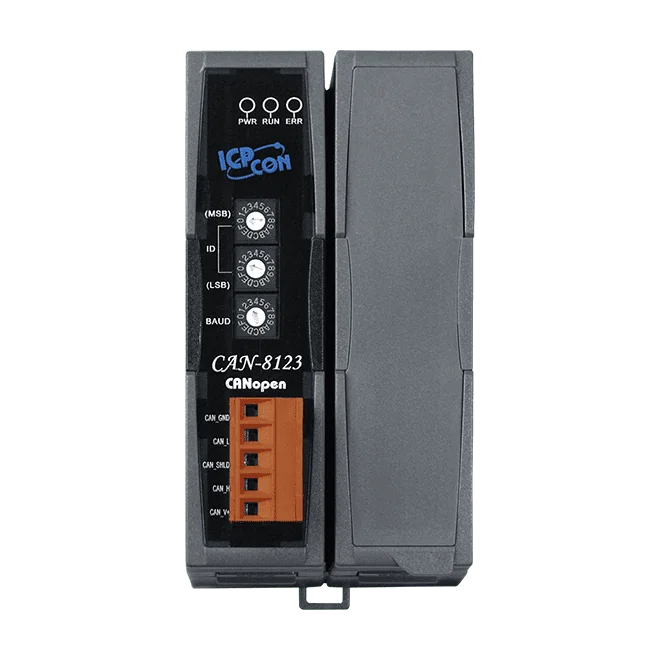

CAN-8123-G CANopen-Remote-I/O-Einheit mit 1 I/O-Erweiterungssteckplatz
CANopen-Slave-Remote-I/O-Einheit mit einem Erweiterungssteckplatz für DI-, DO-, AI- und AO-Module der Serien I-87K oder I-8000, zusätzlich mit dynamischer EDS-Dateierzeugung für die Masterkonfiguration.
- CANopen-Slave mit Unterstützung für CiA 301 v4.02 und das Gerätprofil CiA 401 v2.1
- Ein I/O-Erweiterungssteckplatz für DI-, DO-, AI- und AO-Module der Serien I-87K oder I-8000
- Baudrate 10 k ~ 1 M mit Node-IDs von 1 bis 255
- 16/32-PDO-Konfiguration mit Event-, Remote-, zyklischen und azyklischen SYNC-Modi sowie PDO-Mapping (siehe Quellhinweis)
- Unterstützung für Emergency-Nachrichten sowie Node Guarding oder Heartbeat-Producer-Fehlerüberwachung
- Dynamische EDS-Dateierzeugung über ein Hilfsprogramm, basierend auf CiA SP306
259,00 € pro Stück
| 1-9 Stück | 259,00 € | |
|---|---|---|
| 10-30 Stück | 251,00 € | −3 % |
| ab 31 Stück | 246,00 € | −5 % |
Produktinformationen "CAN-8123-G CANopen-Remote-I/O-Einheit mit 1 I/O-Erweiterungssteckplatz"
CAN-8123-G ist eine CANopen-Slave-Einheit für dezentrale I/O in CAN-Bus-Netzwerken. Sie entspricht CiA 301 v4.02 und CiA 401 v2.1 und lässt sich daher mit standardkonformen CANopen-Mastern integrieren. Die Prozessdaten werden über PDOs mit mehreren Übertragungsmodi abgewickelt, und das PDO-Mapping ermöglicht die Konfiguration der ausgetauschten Daten.
Ein einzelner Erweiterungssteckplatz erlaubt es, die I/O an die Anwendung anzupassen. Die Einheit akzeptiert eine Reihe digitaler und analoger Steckmodule von ICP DAS aus den Serien I-87K und I-8000, die digitale Eingänge, digitale Ausgänge, analoge Eingänge und analoge Ausgänge abdecken. Ein mitgeliefertes Hilfsprogramm erzeugt die EDS-Datei dynamisch; es basiert auf CiA SP306 und soll die Kompatibilität mit verschiedenen CANopen-Master-Schnittstellen sicherstellen.
Die Einheit verfügt über einen integrierten 120-Ω-Abschlusswiderstand, Isolationswerte von 3000 VDC (DC-DC) und 2500 Vrms (Optokoppler) sowie einen Betriebsbereich von -25 ~ +75 °C. Sie wird auf einer DIN-Hutschiene montiert und eignet sich unter anderem für Industriemaschinen, Laborgeräte, maritime und medizinische Anlagen.
Anwendungen
- Industriemaschinen
- Laborgeräte und Forschung
- Gastronomiegeräte
- Schifffahrt
- Medizintechnik
- Spezialfahrzeuge
| Product type: | CANopen Remote I/O Unit |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Isolation: | 3000 VDC (DC-DC), 2500 Vrms (photo-coupler) |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| CPU | 80186, 80 MHz oder kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Echtzeituhr | Ja |
| Watchdog-Timer | Hardware-Watchdog |
| LED-Anzeigen | |
| Status | PWR-LED, RUN-LED, ERR-LED |
| I/O-Erweiterung | |
| Steckplätze | 1 Steckplatz |
| CANopen | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Integriert 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Knoten-ID | 1 ~ 255 |
| Anzahl der PDOs | 32 RxPDO, 32 TxPDO |
| Fehlerkontrolle | Node-Guarding-Protokoll / Heartbeat-Producer |
| NMT | Slave |
| EMCY-Nachricht | Ja |
| Mechanisch | |
| Abmessungen (mm) | 64 x 119 x 91 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
