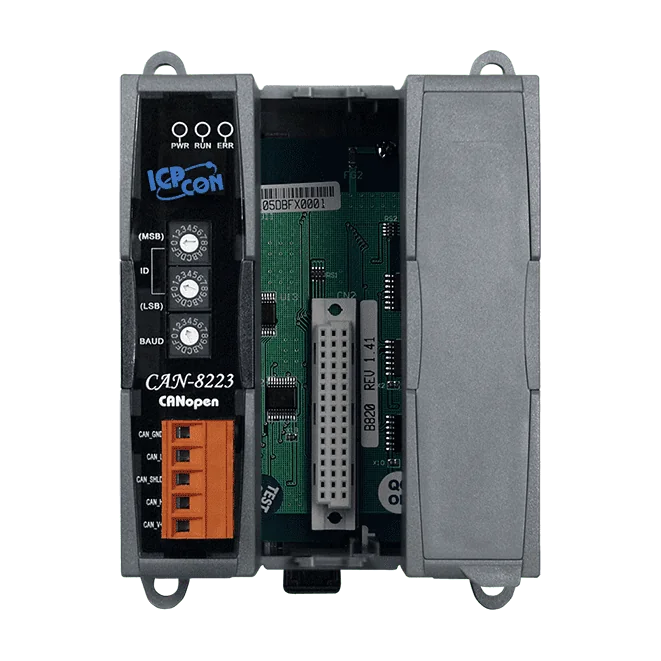

CAN-8223-G CANopen-Remote-I/O-Einheit, 2 Erweiterungssteckplätze
CANopen-Slave-Remote-I/O-Einheit mit zwei Erweiterungssteckplätzen für DI-, DO-, AI- und AO-Module der Serien I-87K oder I-8000, mit einer durch ein Hilfsprogramm dynamisch erzeugten EDS-Datei.
- CANopen-Slave-Knoten nach CiA 301 v4.02 und CiA 401 v2.1 Geräteprofil
- Zwei Erweiterungssteckplätze für DI-, DO-, AI- und AO-Module der Serien I-87K oder I-8000
- Dynamisches PDO-Mapping mit ereignisgesteuerter, remote-angeforderter, zyklischer und azyklischer SYNC-Übertragung
- Node Guarding und Heartbeat-Producer zur Fehlerüberwachung, mit Unterstützung von Notfallmeldungen (EMCY)
- Hilfsprogramm zur dynamischen Erzeugung einer EDS-Datei für verschiedene CANopen-Master
- Integrierter 120-Ω-Abschlusswiderstand und CAN-Baudraten von 10 k bis 1 M
276,00 € pro Stück
| 1-9 Stück | 276,00 € | |
|---|---|---|
| 10-30 Stück | 268,00 € | −3 % |
| ab 31 Stück | 262,00 € | −5 % |
Produktinformationen "CAN-8223-G CANopen-Remote-I/O-Einheit, 2 Erweiterungssteckplätze"
CAN-8223-G ist eine CANopen-Slave-Remote-I/O-Einheit, mit der Ingenieure Feld-I/O in ein CANopen-Netzwerk einbinden können, indem sie Steckmodule in die beiden Erweiterungssteckplätze einsetzen. Sie entspricht CiA 301 v4.02 und CiA 401 v2.1 und lässt sich daher mit gängigen CANopen-Mastern integrieren.
Jeder Steckplatz nimmt digitale Eingangs-, digitale Ausgangs-, analoge Eingangs- oder analoge Ausgangsmodule der Serien I-87K oder I-8000 auf, sodass sich die Kanalkonfiguration an die Anwendung anpassen lässt. Prozessdaten-Mapping und Notfallmeldungen werden unterstützt. Das mitgelieferte Hilfsprogramm erzeugt dynamisch eine EDS-Datei nach CiA SP306, um die Kompatibilität mit verschiedenen CANopen-Master-Schnittstellen sicherzustellen.
Die Einheit verfügt über einen integrierten 120-Ω-Abschlusswiderstand, einen Baudratenbereich von 10 k bis 1 M sowie einen Node-ID-Bereich von 1 bis 255. Ihr Betriebsbereich von -25 bis +75 °C sowie die Montage auf Hutschiene oder Wand eignen sie für den Einsatz in anspruchsvollen industriellen Schaltschränken.
Anwendungen
- Industrielle Maschinen
- Laborgeräte und Forschung
- Gastronomiegeräte
- Schifffahrt
- Medizintechnik
- Spezialfahrzeuge
| Product type: | Remote I/O unit |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-coupler) |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
Technische Daten
| CPU-Modul | |
|---|---|
| CPU | 80186, 80 MHz oder kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Echtzeituhr | Ja |
| Watchdog-Timer | Hardware-Watchdog |
| LED-Anzeigen | |
| Status | PWR-LED, RUN-LED, ERR-LED |
| I/O-Erweiterung | |
| Steckplätze | 2 Steckplätze |
| CANopen | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Integriert 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Knoten-ID | 1 ~ 255 |
| Anzahl der PDOs | 32 RxPDO, 32 TxPDO |
| Fehlerkontrolle | Node-Guarding-Protokoll / Heartbeat-Producer |
| NMT | Slave |
| EMCY-Nachricht | Ja |
| Mechanisch | |
| Abmessungen (mm) | 95 x 132 x 91 (W x L x H) |
| Installation | DIN-Schiene, Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
