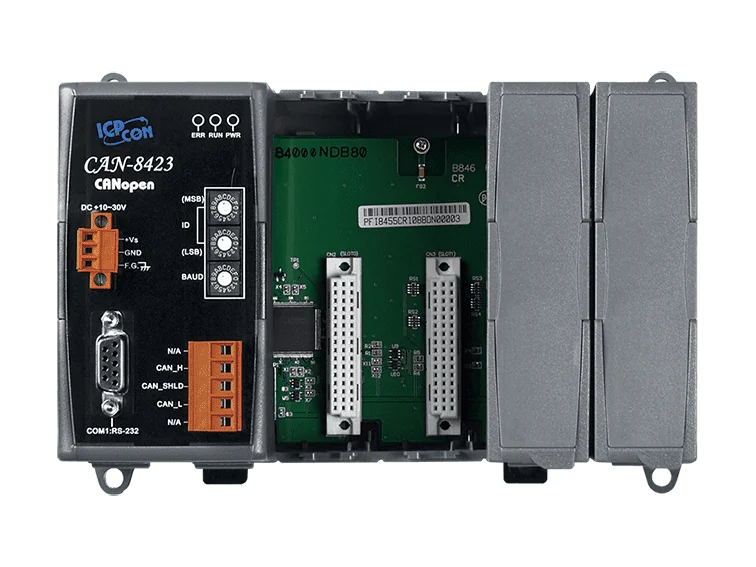

CAN-8423-G CANopen-Slave-Remote-I/O-Einheit mit 4 I/O-Steckplätzen
CANopen-Slave-Remote-I/O-Einheit mit vier Erweiterungssteckplätzen für DI-, DO-, AI- und AO-Module ICP DAS I-87K und I-8000, konform zu CiA 301 v4.02 und CiA 401 v2.1.
- CANopen-Slave (NMT-Slave) gemäß CiA 301 v4.02 und Geräteprofil CiA 401 v2.1
- Vier I/O-Erweiterungssteckplätze für DI-, DO-, AI- und AO-Module der Serien I-87K oder I-8000
- Dynamisches PDO-Mapping mit ereignisgesteuerten, angeforderten, zyklischen und azyklischen SYNC-Modi
- Node Guarding und Heartbeat-Producer zur Fehlerüberwachung, mit EMCY-Notfallmeldungen
- EDS-Datei wird dynamisch mit dem CAN-8423 Utility erzeugt
- Knoten-ID per Drehschalter einstellbar, Bereich 1 bis 255; Baudrate 10 k bis 1 M
412,00 € pro Stück
| 1-9 Stück | 412,00 € | |
|---|---|---|
| 10-30 Stück | 400,00 € | −3 % |
| ab 31 Stück | 392,00 € | −5 % |
Produktinformationen "CAN-8423-G CANopen-Slave-Remote-I/O-Einheit mit 4 I/O-Steckplätzen"
Die CAN-8423-G ist eine CANopen-Slave-Remote-I/O-Einheit für Ingenieure, die dezentrale digitale und analoge I/O auf einem CAN-Bus benötigen. Sie implementiert das Kommunikationsprofil CiA 301 v4.02 und das Geräteprofil CiA 401 v2.1 und lässt sich daher mit standardkonformen CANopen-Mastern integrieren.
Vier Erweiterungssteckplätze nehmen DI-, DO-, AI- und AO-Module der Serien I-87K oder I-8000 auf, sodass sich der I/O-Mix an die Anwendung anpassen lässt. Eine EDS-Datei kann mit dem CAN-8423 Utility dynamisch erzeugt werden; die Knoten-ID wird per Drehschalter im Bereich 1 bis 255 eingestellt. Die PDO-Übertragung kann ereignisgesteuert, auf Anforderung, zyklisch oder azyklisch per SYNC erfolgen.
Eine Isolation von 3000 VDC (DC-DC) und 2500 Vrms (Optokoppler) sowie ein integrierter 120-Ω-Abschlusswiderstand unterstützen den Busentwurf. Die Einheit arbeitet im Bereich von -25 bis +75 °C und verfügt über einen RS-232-Konsolenanschluss.
Anwendungen
- Industriemaschinen
- Laborgeräte und Forschung
- Gastronomiegeräte
- Maritim
- Medizintechnik
- Spezialfahrzeuge
| Product type: | Remote I/O unit |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Ports: | 1 x RS-232 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| CPU-Modul | |
|---|---|
| CPU | 80186, 80 MHz oder kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Echtzeituhr | Ja |
| Watchdog-Timer | Hardware-Watchdog |
| LED-Anzeigen | |
| Status | PWR-LED, RUN-LED, ERR-LED |
| I/O-Erweiterung | |
| Steckplätze | 4 Steckplätze |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 (Konsole) |
| CANopen | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Integriert 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Knoten-ID | 1 ~ 255 |
| Anzahl der PDOs | 32 RxPDO, 32 TxPDO |
| Fehlerkontrolle | Node-Guarding-Protokoll / Heartbeat-Producer |
| NMT | Slave |
| EMCY-Nachricht | Ja |
| Mechanisch | |
| Abmessungen (mm) | 188 x 132 x 91 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
