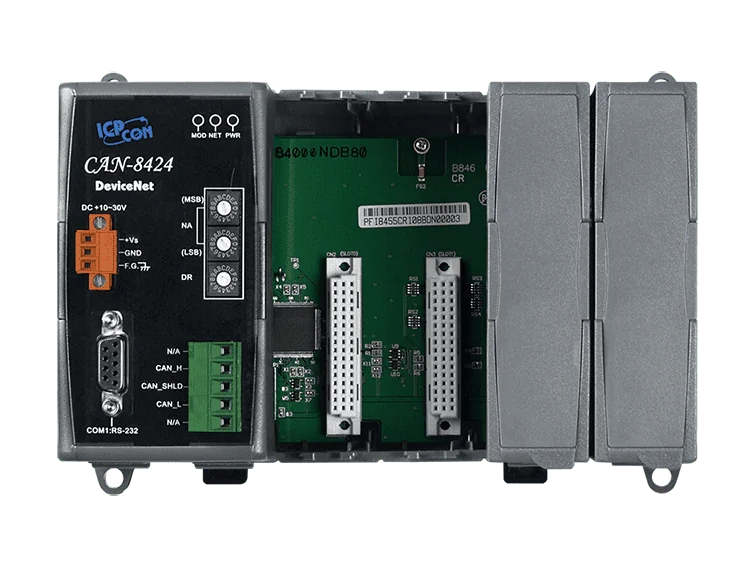

CAN-8424-G DeviceNet-Remote-I/O-Einheit, 4 I/O-Steckplätze
DeviceNet-Remote-I/O-Einheit mit vier Erweiterungssteckplätzen für modulare I/Os, unterstützt Poll-, Bit-Strobe- und Change-of-State/Cyclic-Betrieb an bis zu 64 Knoten.
- Implementiert DeviceNet-Spezifikation Band I und II, Release 2.0
- Vier Steckplätze für modulare I/O-Erweiterung
- Betriebsarten Poll, Bit-Strobe sowie Change of State/Cyclic I/O
- Bis zu 128 Byte fragmentierte Eingangs- und Ausgangs-I/Os
- Drehschalter für MAC-ID (0 ~ 63) und Baudrate (125 k, 250 k, 500 k)
- 3000 VDC DC/DC- und 2500 Vrms Optokoppler-Isolation
412,00 € pro Stück
| 1-9 Stück | 412,00 € | |
|---|---|---|
| 10-30 Stück | 400,00 € | −3 % |
| ab 31 Stück | 392,00 € | −5 % |
Produktinformationen "CAN-8424-G DeviceNet-Remote-I/O-Einheit, 4 I/O-Steckplätze"
Die CAN-8424-G ist eine DeviceNet-Remote-I/O-Einheit mit einer modularen Rückwandplatine und vier Steckplätzen, sodass Ingenieure die für ihre Anwendung benötigte I/O-Konfiguration frei zusammenstellen können. Sie eignet sich für Datenerfassungs- und Steuerungsaufgaben, bei denen ein DeviceNet-Netzwerk lokale I/Os unter einer einzigen Steuerung benötigt.
Die Konfiguration erfolgt mit dem CAN-8424 Utility, das über den RS-232-Utility-Port verbunden wird. Das Tool erzeugt die EDS-Datei für die eingesetzten I/O-Module, sodass die Einheit ohne manuelle Gerätebeschreibung in eine DeviceNet-Scanliste eingebunden werden kann.
- Unterstützt die Betriebsarten Poll, Bit-Strobe sowie Change of State/Cyclic I/O
- Ausgelegt für den Gleichspannungsbereich von +10 VDC bis +30 VDC, mit einer typischen Leistungsaufnahme von 2,5 W
- Für die Hutschienenmontage ausgelegt, mit einem Betriebstemperaturbereich von -25 ~ +75 ℃
Anwendungen
- Diagnosesysteme für Radtraktoren
| Product type: | Remote I/O unit |
|---|---|
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Ports: | 1 DeviceNet, 1 RS-232 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| CPU | 80186, 80 MHz oder kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 Bytes (Batteriepufferung, Daten gültig für bis zu 10 Jahre) |
| SRAM | 512 KB |
| Echtzeituhr | Ja |
| Watchdog-Timer | Watchdog-IC |
| LED-Anzeigen | |
| Status | 1 x Versorgung 2 x DeviceNet-Status |
| I/O-Erweiterung | |
| Steckplätze | 4 Steckplätze |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 (Utility-Port) 9-polige Sub-D-Steckerleiste (DTE: RxD, TxD, RTS, CTS, DTR, DSR, RI, GND) |
| DeviceNet | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Ports | 1 |
| Unterstützte Verbindung | 1 Verbindung für Explicit Messaging 1 Verbindung für Polled I/O 1 Verbindung für Bit-Strobe I/O 1 Verbindung für COS/Cyclic I/O |
| Baudrate | 125 k, 250 k, 500 k |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Jumper für 120 Ω Abschlusswiderstand |
| Spezifikation | Volume I, Release 2.0 & Volume II, Release 2.0 |
| Knoten-ID | 0 ~ 63 |
| Abschaltmeldung | Ja |
| Abonnieren | Nur Gruppe-2-Server |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 2.5 W |
| Mechanisch | |
| Abmessungen (mm) | 188 x 132 x 91 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 ℃ |
| Lagertemperatur | -30 ~ +80 ℃ |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
