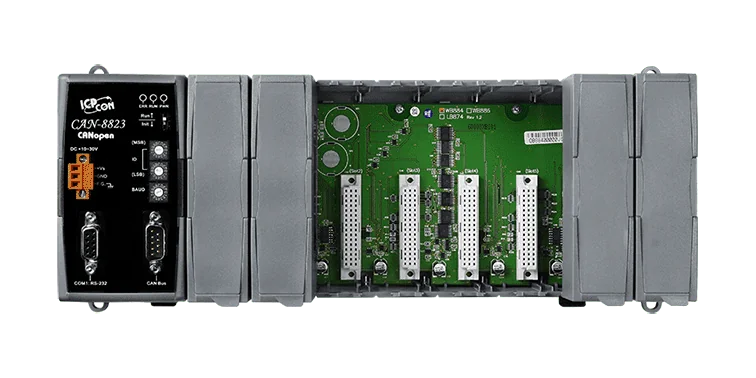

CAN-8823-G CANopen-Remote-I/O-Einheit mit 8 I/O-Erweiterungssteckplätzen
CANopen-Slave-Remote-I/O-Einheit mit 8 Erweiterungssteckplätzen für DI-, DO-, AI- und AO-Module von ICP DAS aus den Serien I-87K und I-8000.
- CANopen-Slave (NMT) mit Node-ID-Einstellung von 1 bis 255 über Drehschalter
- Acht I/O-Erweiterungssteckplätze für DI-, DO-, AI- und AO-Module von ICP DAS aus den Serien I-87K und I-8000
- Dynamisches PDO mit ereignisgesteuerten, remote angeforderten, zyklischen und azyklischen SYNC-Modi sowie PDO-Mapping
- Node Guarding und Heartbeat-Producer zur Fehlerüberwachung mit Unterstützung für EMCY-Meldungen
- EDS-Datei, dynamisch erzeugt mit dem CAN-8823 Utility auf Basis von DSP-306
- CAN-Baudraten von 10 kbit/s bis 1 Mbit/s mit integriertem 120-Ω-Abschlusswiderstand
506,00 € pro Stück
| 1-9 Stück | 506,00 € | |
|---|---|---|
| 10-30 Stück | 491,00 € | −3 % |
| ab 31 Stück | 481,00 € | −5 % |
Produktinformationen "CAN-8823-G CANopen-Remote-I/O-Einheit mit 8 I/O-Erweiterungssteckplätzen"
Die CAN-8823-G CR ist eine CANopen-Slave-Einheit, mit der Sie auf einem CAN-Bus einen verteilten I/O-Knoten aufbauen können. Acht Erweiterungssteckplätze nehmen eine Mischung aus digitalen und analogen I/O-Modulen auf, sodass Sie Kanalanzahl und Signaltypen an die Anwendung anpassen können, statt ein Gerät mit fester Konfiguration zu kaufen.
Das Gerät entspricht CiA 301 v4.02 und CiA 401 v2.1 und bietet dynamische PDO-Konfiguration, EMCY-Meldungen, Fehlerausgabewerte sowie zyklischen und azyklischen SYNC-Betrieb. Die Node-ID wird über einen Drehschalter eingestellt, und das Dienstprogramm CAN-8823 Utility kann eine EDS-Datei dynamisch erzeugen, um verschiedene CANopen-Master zu konfigurieren.
Wählen Sie dieses Modell, wenn Sie einen konfigurierbaren CANopen-Slave mit erweiterbarer I/O-Funktion benötigen, etwa in Industriemaschinen, Laborgeräten, maritimen Systemen, medizintechnischen Anlagen oder Spezialfahrzeugen. Das Gerät ist UKCA-, FCC-, RoHS- und WEEE-gelistet.
Anwendungen
- Industriemaschinen
- Laborgeräte und Forschung
- Gastronomiegeräte
- Maritime Anwendungen
- Medizintechnik
- Spezialfahrzeuge
| Product type: | Remote I/O unit |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Ports: | 1 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| CPU-Modul | |
|---|---|
| CPU | 80186, 80 MHz oder kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Echtzeituhr | Ja |
| Watchdog-Timer | Hardware-Watchdog |
| LED-Anzeigen | |
| Status | PWR-LED, RUN-LED, ERR-LED |
| I/O-Erweiterung | |
| Steckplätze | 8 Steckplätze |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 (Konsole) |
| CANopen | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Integriert 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Knoten-ID | 1 ~ 255 |
| Anzahl der PDOs | 32 RxPDO, 32 TxPDO |
| Fehlerkontrolle | Node-Guarding-Protokoll / Heartbeat-Producer |
| NMT | Slave |
| EMCY-Nachricht | Ja |
| Mechanisch | |
| Abmessungen (mm) | 188 x 312 x 91 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
