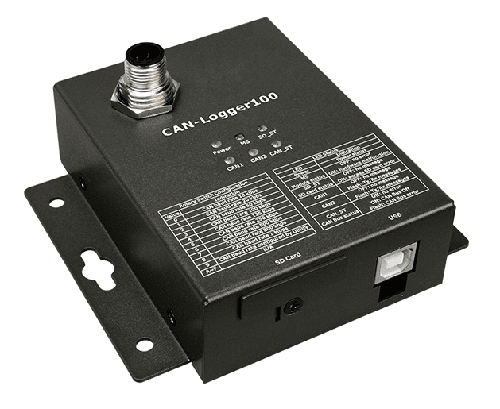

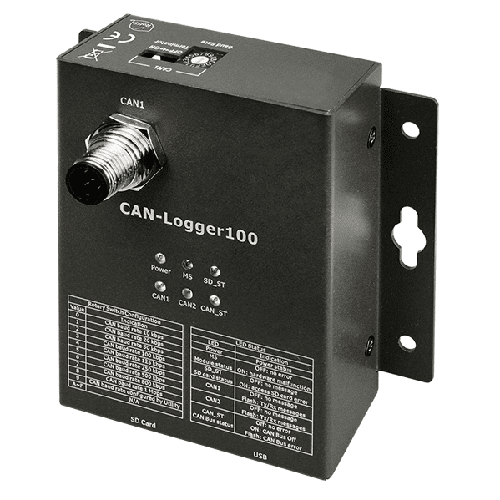

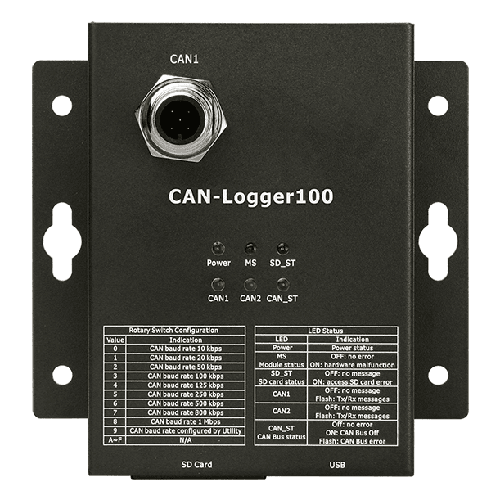

CAN-Logger100 1-Port CAN-Bus-Datenlogger mit SD-Speicher
1-Port-CAN-Bus-Datenlogger, der CAN-Nachrichten zeitstempelt und auf SD/SDHC-Medien speichert, mit USB-2.0-Zugriff für das Hilfsprogramm und 3 kV galvanischer Isolation am CAN-Port.
- Protokolliert CAN-2.0A- und 2.0B-Verkehr nach ISO 11898-2 an einem M12-5-Pin-CAN-Port
- Zeitstempel für jede Nachricht mit 10 µs Auflösung, gespeichert im Binärformat
- Empfangsdurchsatz von bis zu 15000 fps pro Kanal
- Einstellbare Baudrate von 10 kbps bis 1 Mbps mit Konfiguration der Akzeptanzfilter
- SD/SDHC-Speicher: 4 GB Standard, bis zu 32 GB unterstützt; wenn voll, wird überschrieben
- 3 kV galvanische Isolation am CAN-Port (2500 Vrms Optokoppler auf der CAN-Seite)
452,00 € pro Stück
| 1-9 Stück | 452,00 € | |
|---|---|---|
| 10-30 Stück | 438,00 € | −3 % |
| ab 31 Stück | 429,00 € | −5 % |
Produktinformationen "CAN-Logger100 1-Port CAN-Bus-Datenlogger mit SD-Speicher"
Der CAN-Logger100 CR zeichnet den Datenverkehr eines CAN-2.0A/2.0B-Netzwerks an einem einzelnen galvanisch getrennten CAN-Port auf, sodass Ingenieure den Busverkehr über die gesamte Sitzung erfassen können, ohne dass ein PC angeschlossen sein muss. Jede Nachricht wird mit einer Auflösung von 10 µs zeitgestempelt und im Binärformat auf eine SD- oder SDHC-Karte geschrieben, sodass die Daten direkt für die Offline-Analyse bereitstehen.
Die Aufzeichnung läuft kontinuierlich, und das Gerät wird über das mitgelieferte Hilfsprogramm am USB-2.0-High-Speed-Anschluss konfiguriert. Das Hilfsprogramm kann zudem CAN-Nachrichten senden und empfangen, was bei der Inbetriebnahme oder Fehlersuche hilft, um das Verhalten einzelner Knoten zu prüfen. Die CAN-Seite bietet einen per DIP-Schalter zuschaltbaren 120-Ω-Abschlusswiderstand, eine einstellbare Baudrate von 10 kbps bis 1 Mbps sowie die Konfiguration von Akzeptanzfiltern.
Das Metallgehäuse ist wandmontierbar und für einen Betriebsbereich von -25 ~ +75 °C ausgelegt. Die Versorgung erfolgt wahlweise über USB oder über eine Spannungsquelle von +10 VDC bis +30 VDC, was sowohl für den Laborbetrieb als auch für den festen Einbau in einem CAN-Netzwerk geeignet ist.
Anwendungen
- Erfassung und Verarbeitung von CAN-Bus-Daten
- Analyse und Diagnose von CAN-Netzwerken
- Aufzeichnung des CAN-Nachrichtenverkehrs zur späteren Auswertung
| Product type: | CAN bus data logger |
|---|---|
| Protokoll: | CAN 2.0A/2.0B |
| Interface: | CAN, USB 2.0 |
| Ports: | 1 |
| Isolation: | 3 kV galvanic (CAN port) |
| Power input: | +10 VDC ~ +30 VDC or USB |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | Wandmontage |
| Housing: | Metall |
Technische Daten
| Datenlogger | |
|---|---|
| Trigger | Kontinuierlich protokollieren |
| Zeitstempel | 10 us |
| Speichermedien | SD-Karte, Standard: 4 GB, max. Unterstützung: 32 GB |
| Dateiformat | Binär |
| Konfiguration | Dienstprogramm-Tool |
| Modus | Bei vollem Speicher überschreiben |
| LED-Anzeigen | |
| Status | 1 x Versorgung 1 x Modulstatus 1 x SD-Status 3 x CAN-Status |
| USB | |
| Spezifikation | USB 2.0 High Speed |
| Übertragungsgeschwindigkeit | 480 Mbit/s, High-Speed-Modus |
| Steckverbinder | 1 x USB (Typ B) (Utility-Port) |
| Treiber | Integriertes Windows 7/8.1/10 |
| CAN | |
| Ports | 1 |
| Spezifikation | ISO-11898-2, CAN 2.0A und CAN 2.0B |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | DIP-Schalter für den 120-Ω-Abschlusswiderstand |
| Filter | Ja |
| Pinbelegung | 1 x 5-poliger Stecker M12 |
| Datenfluss | 15000 fps für Rx |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC oder USB Power Delivery |
| Leistungsaufnahme | 2.5 W |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 102 x 102 x 44 (W x L x H) |
| Installation | Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
