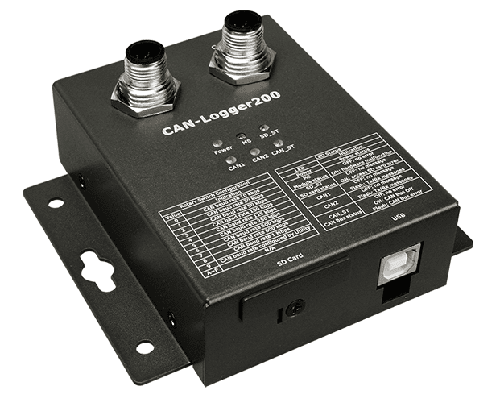

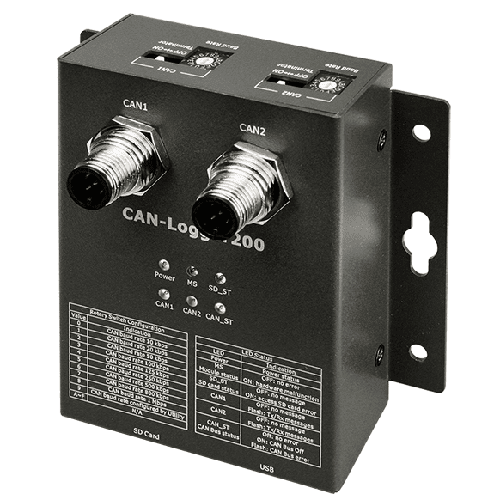

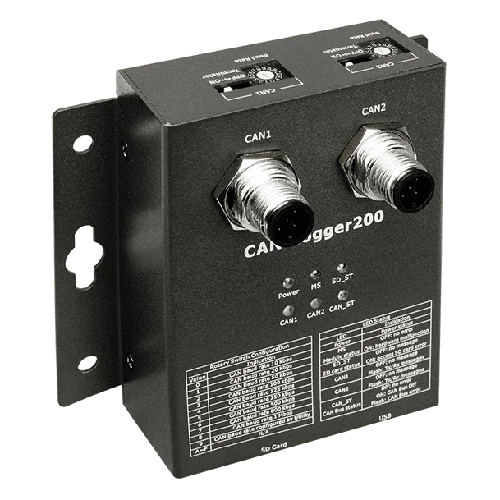

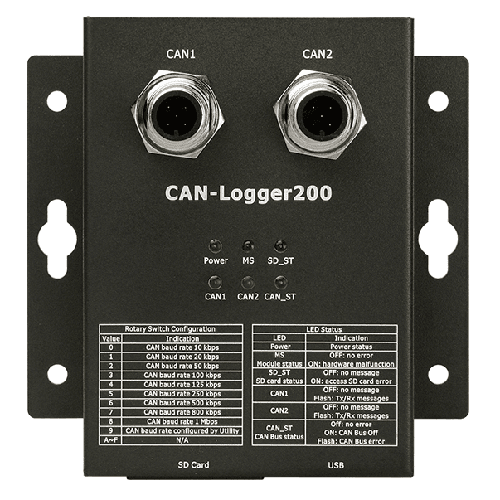

CAN-Logger200 2-Port CAN-Bus-Datenlogger mit SD/SDHC-Speicher
CAN-Bus-Datenlogger mit zwei Ports, der CAN-Nachrichten mit Zeitmarke auf SD/SDHC-Flash speichert, mit USB-2.0-Konfiguration, M12-CAN-Steckverbindern und Optokopplertrennung auf der CAN-Seite.
- Zwei CAN-Ports gemäß CAN 2.0A und CAN 2.0B sowie ISO 11898-2
- Zeitgestempelte Aufzeichnung mit 10 µs, bis zu 15000 fps Empfangsrate pro Kanal
- Kontinuierliche Aufzeichnung auf SD/SDHC-Flash, standardmäßig 4 GB, unterstützt bis 32 GB
- Unterstützung von Filtern zur CAN-Akzeptanzfilterung
- USB-2.0-High-Speed-Anschluss für die Konfiguration und das Senden/Empfangen von CAN-Nachrichten über das Programm
- Optokopplertrennung 2500 Vrms und 3 kV galvanische Trennung am CAN-Port
537,00 € pro Stück
| 1-9 Stück | 537,00 € | |
|---|---|---|
| 10-30 Stück | 521,00 € | −3 % |
| ab 31 Stück | 510,00 € | −5 % |
Produktinformationen "CAN-Logger200 2-Port CAN-Bus-Datenlogger mit SD/SDHC-Speicher"
CAN-Logger200 CR ist ein CAN-Bus-Datenlogger mit zwei Ports zur Aufzeichnung des Datenverkehrs in CAN-Netzwerken, ohne dass während der gesamten Messung ein PC angeschlossen sein muss. Jede CAN-Nachricht wird mit einer Zeitmarke mit 10 µs Auflösung versehen und auf eine SD- oder SDHC-Karte geschrieben. Die aufgezeichneten Daten können so später für Analyse und Fehlerdiagnose ausgewertet werden.
Die Aufzeichnung läuft kontinuierlich und speichert Binärdateien auf der Karte, standardmäßig 4 GB, unterstützt werden bis zu 32 GB. Ist die Karte voll, überschreibt der Logger ältere Daten. Ein mitgeliefertes Konfigurationsprogramm stellt die CAN-Akzeptanzfilter und die Baudrate von 10 kbps bis 1 Mbps ein und kann CAN-Nachrichten außerdem über den USB-2.0-Typ-B-Anschluss senden und empfangen.
Die CAN-Seite ist galvanisch getrennt: Die Optokopplertrennung beträgt 2500 Vrms, die DC/DC-Trennung am CAN-Port 3000 VDC. Jeder M12-Steckverbinder für CAN mit 5 Pins verfügt über einen per DIP-Schalter zuschaltbaren 120-Ω-Abschlusswiderstand. Das Gerät wird mit +10 VDC bis +30 VDC oder über die USB-Versorgung betrieben, das Metallgehäuse ist für die Wandmontage ausgelegt.
Anwendungen
- Datenerfassung und Analyse in CAN-Bus-Netzwerken
- CAN-Bus-Diagnose und Fehlersuche
- Aufzeichnung des CAN-Datenverkehrs zur späteren Auswertung
- Überwachung und Steuerung CAN-basierter Industrieanlagen
| Product type: | CAN bus data logger |
|---|---|
| Protokoll: | CAN 2.0A/2.0B |
| Interface: | CAN, USB 2.0 |
| Ports: | 2 |
| Isolation: | 2500 Vrms (photocoupler), 3000 VDC (DC-to-DC) |
| Power input: | +10 VDC ~ +30 VDC or USB |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | Wandmontage |
| Housing: | Metall |
Technische Daten
| Datenlogger | |
|---|---|
| Trigger | Kontinuierlich protokollieren |
| Zeitstempel | 10 us |
| Speichermedien | SD-Karte, Standard: 4 GB, max. Unterstützung: 32 GB |
| Dateiformat | Binär |
| Konfiguration | Dienstprogramm-Tool |
| Modus | Bei vollem Speicher überschreiben |
| LED-Anzeigen | |
| Status | 1 x Versorgung 1 x Modulstatus 1 x SD-Status 3 x CAN-Status |
| USB | |
| Spezifikation | USB 2.0 High Speed |
| Übertragungsgeschwindigkeit | 480 Mbit/s, High-Speed-Modus |
| Steckverbinder | 1 x USB (Typ B) (Utility-Port) |
| Treiber | Integriertes Windows 7/8.1/10 |
| CAN | |
| Ports | 2 |
| Spezifikation | ISO-11898-2, CAN 2.0A und CAN 2.0B |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | DIP-Schalter für den 120-Ω-Abschlusswiderstand |
| Filter | Ja |
| Pinbelegung | 2 x 5-polig M12 Stecker |
| Datenfluss | 15000 fps für Rx |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC oder USB Power Delivery |
| Leistungsaufnahme | 2.5 W |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 102 x 102 x 44 (W x L x H) |
| Installation | Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
