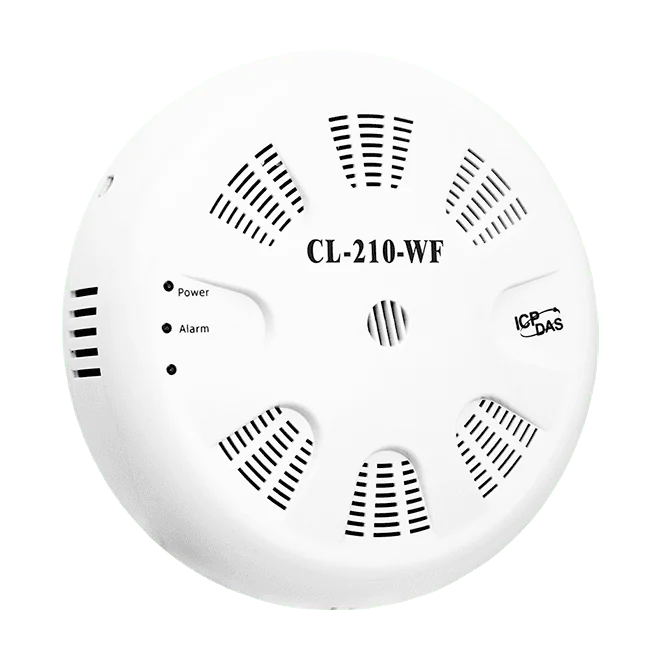

CL-210-WF PM2.5-Datenlogger-Modul, RS-485/Ethernet/Wi-Fi
Datenlogger-Modul für PM2.5, Temperatur, Feuchte und Taupunkt mit RS-485-, Ethernet- und Wi-Fi-Schnittstellen, bis zu 450.000 zeitgestempelten Datensätzen sowie PoE- oder DC-Versorgung.
- Misst PM2.5, Temperatur, Feuchte und Taupunkt
- Speichert bis zu 450.000 Datensätze mit Datums- und Zeitstempel
- Kommunikationsschnittstellen RS-485, Ethernet und Wi-Fi
- Protokollunterstützung für DCON, Modbus RTU/TCP und MQTT (Ethernet)
- Relaisausgang für Alarm oder die Steuerung von IAQ-Geräten
- Redundante Stromeingänge: PoE (IEEE 802.3af, Klasse 1) oder +12 ~ +48 VDC
366,00 € pro Stück
| 1-9 Stück | 366,00 € | |
|---|---|---|
| 10-30 Stück | 355,00 € | −3 % |
| ab 31 Stück | 348,00 € | −5 % |
Produktinformationen "CL-210-WF PM2.5-Datenlogger-Modul, RS-485/Ethernet/Wi-Fi"
Das CL-210-WF CR ist ein Datenlogger-Modul zur Überwachung der Innenraumluftqualität. Es erfasst PM2.5, Temperatur, relative Feuchte und Taupunkt und versieht jeden Datensatz mit Datum und Uhrzeit, wobei bis zu 450.000 Datensätze gespeichert werden können. Damit eignet es sich für die Langzeitprotokollierung in überwachten Umgebungen.
Die Kommunikation erfolgt über RS-485, Ethernet und Wi-Fi (IEEE 802.11 b/g/n). Unterstützt werden DCON und Modbus RTU über RS-485, Modbus TCP über Ethernet und Wi-Fi sowie MQTT über die Ethernet-Schnittstelle. So lässt sich das Modul in bestehende HMI- oder SCADA-Systeme integrieren. Ein Relaisausgang kann für Alarm- oder die Steuerung von IAQ-Geräten genutzt werden.
Die Stromversorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine DC-Klemmleiste mit +12 ~ +48 VDC. Das Modul wird an Decke oder Wand montiert. Die mitgelieferte Software sowie die iOS- und Android-Apps übernehmen Konfiguration und Echtzeitüberwachung.
Anwendungsbereiche
- Transport von Lebensmitteln oder Pharmazeutika
- Lebensmittel- und Getränkeindustrie (HACCP)
- Blutspendestationen und Apotheken
- Gebäude- und Energiemanagement
- Lagerverwaltung
- Museen, Archive und Galerien
- Überwachung von Innen- oder unterirdischen Parkhäusern
| Product type: | Data logger module |
|---|---|
| Protokoll: | DCON, Modbus RTU, Modbus TCP, MQTT |
| Interface: | Ethernet, RS-485, Wi-Fi |
| Relay outputs: | 1 |
| Ports: | 1 x RS-485, 1 x Ethernet |
| PoE: | IEEE 802.3af, Klasse 1 |
| Power input: | PoE or +12 ~ +48 VDC |
| Operating temperature: | 0 ~ 50 °C |
| Mounting: | Ceiling / Wall |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Ja, Modul (2,3 Sekunden), Kommunikation (programmierbar) |
| System | |
| Sicherheit | IP-Filter (Whitelist) und Passwort (Web) |
| Alarm | PM2.5 |
| Echtzeituhr | Ja |
| Datenlogger | Ja, bis zu 450.000 Datensätze |
| Temperaturmessung | |
| Bereich | -10 ~ +50°C |
| Auflösung | 0.1°C |
| Genauigkeit | ±0.6°C |
| Feuchtigkeitsmessung | |
| Bereich | 0 ~ 100 % rF, nicht kondensierend |
| Auflösung | 0,1 % rF, nicht kondensierend |
| Genauigkeit | ±5 % rel. Feuchte, nicht kondensierend |
| Taupunkt | |
| Bereich | Berechnet anhand von Temperatur und relativer Luftfeuchtigkeit |
| Auflösung | 0.1°C |
| PM2,5-Messung | |
| Bereich | 0 ~ 400 μg/m3 |
| Auflösung | 1μg/m3 |
| Ansprechzeit | <= 1 Min. |
| Wi-Fi | |
| Übertragungsreichweite (LoS) | 50 Meter (LOS) |
| Standard unterstützt | IEEE 802.11 b/g/n |
| RX-Empfindlichkeit | -95,7 dBm @ 1 DSSS, -74,0 dBm @ 54 OFDM |
| Ausgangsleistung | 18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDM |
| Modus | Infrastruktur & eingeschränkter AP |
| Verschlüsselung | WEP, WPA und WPA2 |
| Antenne | 1 dBi (Platinenantenne) |
| Relaisausgang | |
| Kanäle | 1 x Form A, SPST 30 VDC @ 16 A oder 250 VAC @ 16 A |
| Ethernet | |
| Ports | 10/100 Base-TX, 8-poliger RJ-45 x1 (Auto-Negotiation, Auto-MDI/MDIX, LED-Anzeigen) |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 1 x Ethernet |
| Baudrate | 1200 ~ 115200 bps |
| Protokoll | DCON und Modbus/RTU (RS-485) Modbus TCP (Ethernet, Wi-Fi) MQTT (Ethernet) |
| Leistung | |
| Leistungsaufnahme | Non-PoE: 2,7 W (max.) PoE: 2,8 W (max.) |
| Stromversorgung über Klemmenblock | +12 ~ +48 VDC |
| Mechanisch | |
| Abmessungen (mm) | Ø 150 x 53 (Ø x H) |
| Installation | Decken-/Wandmontage |
| Schutzart | IP20 |
| Umgebung | |
| Betriebstemperatur | 0 ~ 50°C |
| Lagertemperatur | -30 ~ +75°C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
