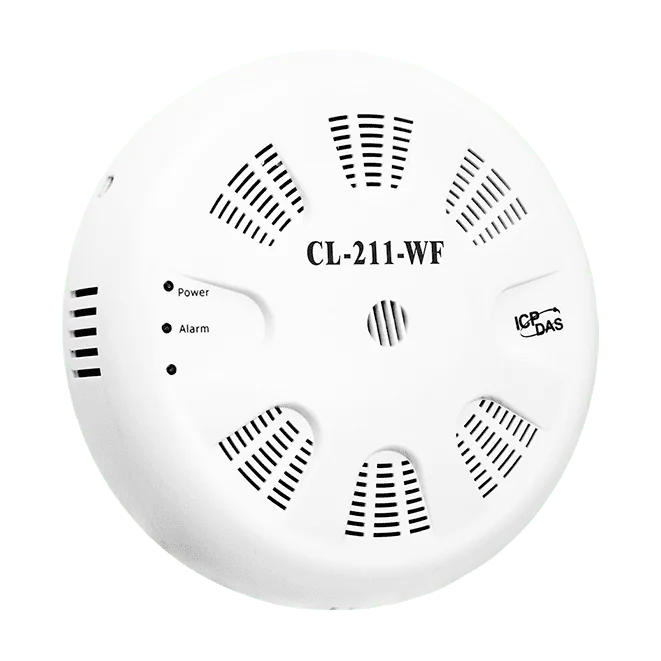

CL-211-WF IAQ-Datenlogger-Modul, PM2.5/CO/Temperatur/Luftfeuchtigkeit, WLAN
IAQ-Logger mit WLAN, Ethernet und RS-485 für PM2,5, CO, Temperatur, Luftfeuchtigkeit und Taupunkt, mit bis zu 450.000 zeitgestempelten Datensätzen und Relaisausgang.
- Misst PM2,5, CO, Temperatur, Luftfeuchtigkeit und Taupunkt
- Speichert bis zu 450.000 Datensätze mit Datums- und Zeitstempel
- Schnittstellen: RS-485, Ethernet und WLAN
- Protokolle: DCON, Modbus RTU, Modbus TCP und MQTT (Ethernet)
- 1 x Relaisausgang Form A, 30 VDC bzw. 250 VAC @ 16 A
- Redundante Versorgung: PoE (IEEE 802.3af, Klasse 1) oder +12 ~ +48 VDC
435,00 € pro Stück
| 1-9 Stück | 435,00 € | |
|---|---|---|
| 10-30 Stück | 421,00 € | −3 % |
| ab 31 Stück | 413,00 € | −5 % |
Produktinformationen "CL-211-WF IAQ-Datenlogger-Modul, PM2.5/CO/Temperatur/Luftfeuchtigkeit, WLAN"
CL-211-WF CR ist ein Datenlogger-Modul für die Innenraumluftqualität, das PM2,5, CO, Temperatur, relative Luftfeuchtigkeit und Taupunkt misst. Es speichert bis zu 450.000 Datensätze mit Datums- und Zeitstempel, sodass Ingenieure neben den Live-Werten auch den Verlauf der Umgebungsbedingungen auswerten können.
Das Modul bietet drei Kommunikationswege: RS-485, Ethernet und WLAN (IEEE 802.11b/g/n). Auf RS-485 werden DCON und Modbus RTU unterstützt, auf Ethernet und WLAN Modbus TCP, und über die Ethernet-Schnittstelle zusätzlich MQTT. Dadurch lässt es sich einfach in eine bestehende HMI-, SCADA- oder verteilte Leittechnik integrieren. Das WLAN kann im Infrastruktur-Modus oder im Limited-AP-Modus betrieben werden.
Ein Relaisausgang (Schließer, Form A) kann einen Alarm auslösen oder ein Gerät zur Luftqualitätsregelung ansteuern. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Schraubklemme mit +12 ~ +48 VDC. Das Modul kann an der Decke oder an der Wand montiert werden. Für Konfiguration, Überwachung und den Export der Logdaten als CSV sind ein PC-Hilfsprogramm sowie Apps für iOS und Android im Lieferumfang enthalten.
Anwendungen
- Transport von Lebensmitteln oder Pharmazeutika
- Lebensmittel- und Getränkeindustrie (HACCP)
- Blutspendedienste und Apotheken
- Gebäude- und Energiemanagement
- Lagerverwaltung
- Museen, Archive und Galerien
- Überwachung der Luftqualität in Innen- oder Tiefgaragen
| Product type: | IAQ data logger module |
|---|---|
| Protokoll: | DCON, Modbus RTU, Modbus TCP, MQTT |
| Interface: | Ethernet, RS-485, Wi-Fi |
| Relay outputs: | 1 |
| Ports: | 2 |
| PoE: | IEEE 802.3af, Klasse 1 |
| Power input: | PoE, +12 ~ +48 VDC |
| Operating temperature: | 0 ~ 50 °C |
| Mounting: | Ceiling/Wall |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Ja, Modul (2,3 Sekunden), Kommunikation (programmierbar) |
| System | |
| Sicherheit | IP-Filter (Whitelist) und Passwort (Web) |
| Alarm | CO |
| Echtzeituhr | Ja |
| Datenlogger | Ja, bis zu 450.000 Datensätze |
| Temperaturmessung | |
| Bereich | -10 ~ +50°C |
| Auflösung | 0.1°C |
| Genauigkeit | ±0.6°C |
| Feuchtigkeitsmessung | |
| Bereich | 0 ~ 100 % rF, nicht kondensierend |
| Auflösung | 0,1 % rF, nicht kondensierend |
| Genauigkeit | ±5 % rel. Feuchte, nicht kondensierend |
| Taupunkt | |
| Bereich | Berechnet anhand von Temperatur und relativer Luftfeuchtigkeit |
| Auflösung | 0.1°C |
| CO-Messung | |
| Bereich | 0 bis 1000 ppm (elektrochemisch) |
| Auflösung | 1 ppm |
| Genauigkeit | ±5 % des Messwerts |
| Ansprechzeit | 30 Sekunden |
| Aufwärmzeit | 5 Minuten |
| PM2,5-Messung | |
| Bereich | 0 ~ 400 μg/m3 |
| Auflösung | 1μg/m3 |
| Ansprechzeit | <= 1 Min. |
| Wi-Fi | |
| Übertragungsreichweite (LoS) | 50 Meter (LOS) |
| Standard unterstützt | IEEE 802.11 b/g/n |
| RX-Empfindlichkeit | -95,7 dBm @ 1 DSSS, -74,0 dBm @ 54 OFDM |
| Ausgangsleistung | 18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDM |
| Modus | Infrastruktur & eingeschränkter AP |
| Verschlüsselung | WEP, WPA und WPA2 |
| Antenne | 1 dBi (Platinenantenne) |
| Relaisausgang | |
| Kanäle | 1 x Form A, SPST 30 VDC @ 16 A oder 250 VAC @ 16 A |
| Ethernet | |
| Ports | 10/100 Base-TX, 8-poliger RJ-45 x1 (Auto-Negotiation, Auto-MDI/MDIX, LED-Anzeigen) |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 1 x Ethernet |
| Baudrate | 1200 ~ 115200 bps |
| Protokoll | DCON und Modbus/RTU (RS-485) Modbus TCP (Ethernet, Wi-Fi) MQTT (Ethernet) |
| Leistung | |
| Leistungsaufnahme | Non-PoE: 2,8 W (max.) PoE: 2,9 W (max.) |
| Stromversorgung über Klemmenblock | +12 ~ +48 VDC |
| Mechanisch | |
| Abmessungen (mm) | Ø 150 x 53 (Ø x H) |
| Installation | Decken-/Wandmontage |
| Schutzart | IP20 |
| Umgebung | |
| Betriebstemperatur | 0 ~ 50°C |
| Lagertemperatur | -30 ~ +75°C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
