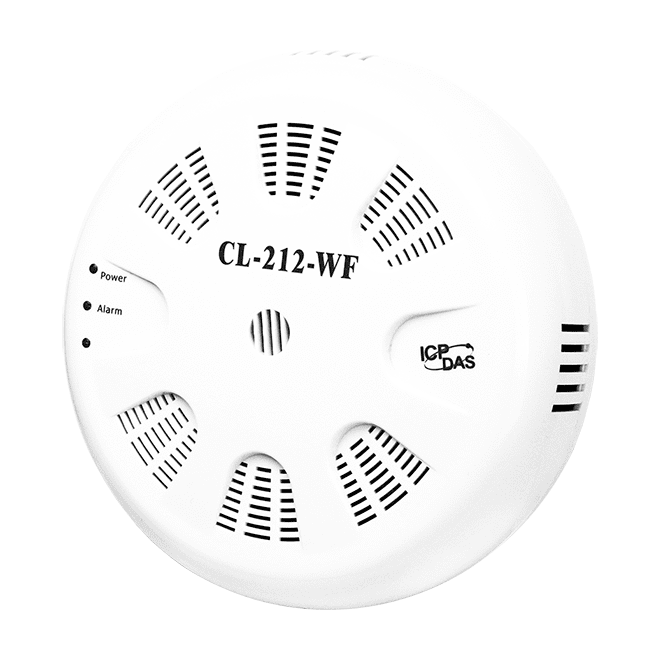

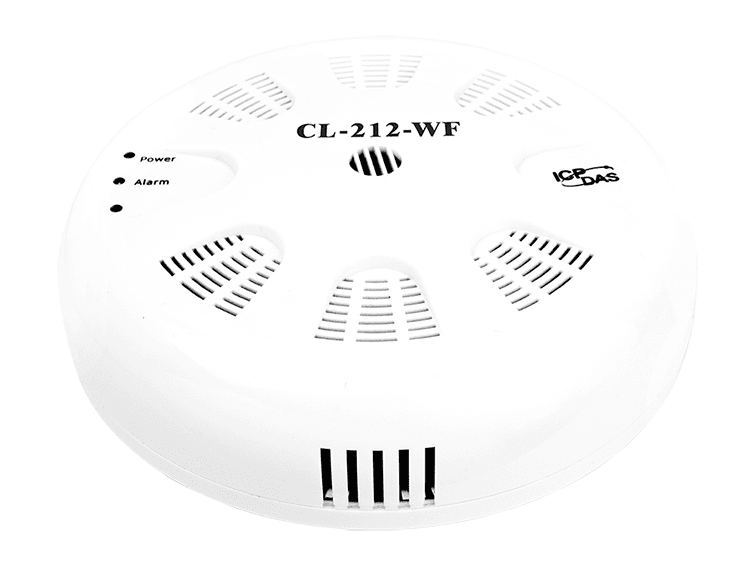

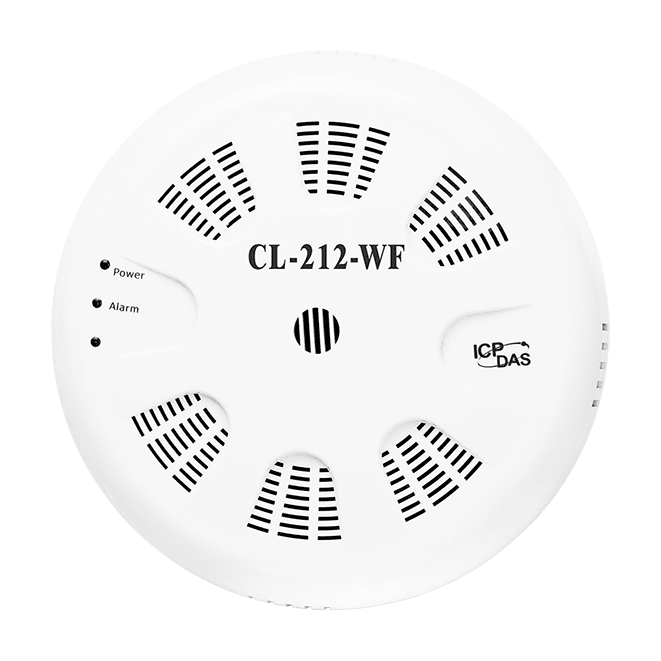

CL-212-WF PM2.5/CO2 Luftqualitäts-Datenlogger, RS-485/Ethernet/Wi-Fi
Datenloggermodul zur Innenraumluftqualität, das PM2.5, CO2, Temperatur, Luftfeuchtigkeit und Taupunkt misst, mit RS-485-, Ethernet-PoE- und Wi-Fi-Schnittstellen sowie Modbus- und MQTT-Unterstützung.
- Misst PM2.5, CO2 (NDIR), Temperatur, Luftfeuchtigkeit und Taupunkt
- Speichert bis zu 450.000 Datensätze mit Datums- und Zeitstempel
- Kommunikationsschnittstellen RS-485, Ethernet und Wi-Fi (IEEE 802.11b/g/n)
- Unterstützt DCON, Modbus RTU, Modbus TCP und MQTT (Ethernet)
- Redundante Versorgung: PoE (IEEE 802.3af, Klasse 1) oder Schraubklemme +12 ~ +48 VDC
- 1 x Relaisausgang Form A für Alarm- oder IAQ-Gerätesteuerung
554,00 € pro Stück
| 1-9 Stück | 554,00 € | |
|---|---|---|
| 10-30 Stück | 537,00 € | −3 % |
| ab 31 Stück | 526,00 € | −5 % |
Produktinformationen "CL-212-WF PM2.5/CO2 Luftqualitäts-Datenlogger, RS-485/Ethernet/Wi-Fi"
Der CL-212-WF CR ist ein Datenloggermodul zur Überwachung der Innenraumluftqualität. Es misst PM2.5, CO2 (NDIR-Sensor), Temperatur, Luftfeuchtigkeit und Taupunkt und speichert bis zu 450.000 zeitgestempelte Datensätze für spätere Auswertungen.
Das Modul bietet RS-485-, Ethernet- und Wi-Fi-Konnektivität mit redundanten Spannungseingängen (PoE IEEE 802.3af Klasse 1 oder +12 ~ +48 VDC). DCON sowie Modbus RTU/TCP werden unterstützt, und MQTT ist über Ethernet verfügbar, sodass das Modul in bestehende HMI-, SCADA- oder dezentrale Leitsysteme integriert werden kann. Ein Relaisausgang kann auf Basis der CO2-Messwerte Alarmgeräte oder IAQ-Geräte ansteuern.
Echtzeitdaten lassen sich über das mitgelieferte Utility sowie die iOS- und Android-Apps anzeigen, solange das Gerät im selben lokalen Netzwerk eingebunden ist. Das Modul kann an der Decke oder an der Wand montiert werden.
Anwendungsbereiche
- Transport von Lebensmitteln oder Pharmazeutika
- Lebensmittel- und Getränkeindustrie (HACCP)
- Blutspendestationen und Apotheken
- Gebäude- und Energiemanagement
- Lagerverwaltung
- Museen, Archive und Galerien
- Luftqualitätsüberwachung in Innen- oder Tiefgaragen
| Product type: | Data logger module |
|---|---|
| Protokoll: | DCON, Modbus RTU, Modbus TCP, MQTT |
| Interface: | Ethernet, RS-485, Wi-Fi |
| Relay outputs: | 1 |
| Ports: | 2 |
| PoE: | IEEE 802.3af, Klasse 1 |
| Power input: | PoE, +12 ~ +48 VDC |
| Operating temperature: | 0 ~ 50 °C |
| Mounting: | Ceiling, wall |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Ja, Modul (2,3 Sekunden), Kommunikation (programmierbar) |
| System | |
| Sicherheit | IP-Filter (Whitelist) und Passwort (Web) |
| Alarm | CO2 |
| Echtzeituhr | Ja |
| Datenlogger | Ja, bis zu 450.000 Datensätze |
| Temperaturmessung | |
| Bereich | -10 ~ +50°C |
| Auflösung | 0.1°C |
| Genauigkeit | ±0.6°C |
| Feuchtigkeitsmessung | |
| Bereich | 0 ~ 100 % rF, nicht kondensierend |
| Auflösung | 0,1 % rF, nicht kondensierend |
| Genauigkeit | ±5 % rel. Feuchte, nicht kondensierend |
| Taupunkt | |
| Bereich | Berechnet anhand von Temperatur und relativer Luftfeuchtigkeit |
| Auflösung | 0.1°C |
| CO2-Messung | |
| Bereich | 0 bis 9999 ppm (NDIR) |
| Auflösung | 1 ppm |
| Genauigkeit | ±40 ppm ±3 % des Messwerts |
| Ansprechzeit | 120 Sekunden |
| Aufwärmzeit | 5 Minuten |
| PM2,5-Messung | |
| Bereich | 0 ~ 400 μg/m3 |
| Auflösung | 1μg/m3 |
| Ansprechzeit | <= 1 Min. |
| Wi-Fi | |
| Übertragungsreichweite (LoS) | 50 Meter (LOS) |
| Standard unterstützt | IEEE 802.11 b/g/n |
| RX-Empfindlichkeit | -95,7 dBm @ 1 DSSS, -74,0 dBm @ 54 OFDM |
| Ausgangsleistung | 18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDM |
| Modus | Infrastruktur & eingeschränkter AP |
| Verschlüsselung | WEP, WPA und WPA2 |
| Antenne | 1 dBi (Platinenantenne) |
| Relaisausgang | |
| Kanäle | 1 x Form A, SPST 30 VDC @ 16 A oder 250 VAC @ 16 A |
| Ethernet | |
| Ports | 10/100 Base-TX, 8-poliger RJ-45 x1 (Auto-Negotiation, Auto-MDI/MDIX, LED-Anzeigen) |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 1 x Ethernet |
| Baudrate | 1200 ~ 115200 bps |
| Protokoll | DCON und Modbus/RTU (RS-485) Modbus TCP (Ethernet, Wi-Fi) MQTT (Ethernet) |
| Leistung | |
| Leistungsaufnahme | Non-PoE: 2,9 W (max.) PoE: 3,0 W (max.) |
| Stromversorgung über Klemmenblock | +12 ~ +48 VDC |
| Mechanisch | |
| Abmessungen (mm) | Ø 150 x 53 (Ø x H) |
| Installation | Decken-/Wandmontage |
| Schutzart | IP20 |
| Umgebung | |
| Betriebstemperatur | 0 ~ 50°C |
| Lagertemperatur | -30 ~ +75°C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
