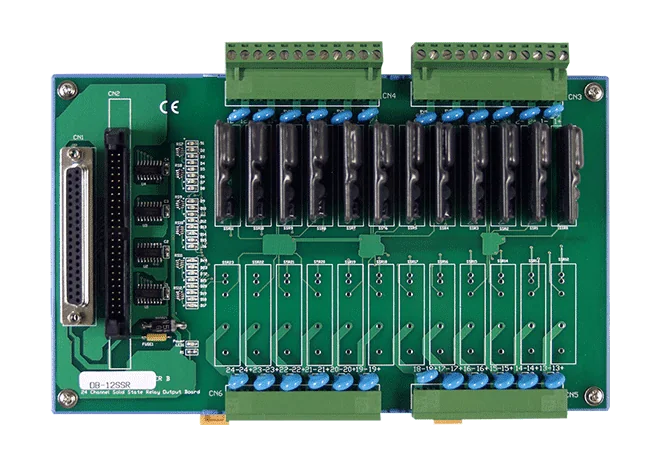

DB-12SSR/D 12-K-AC-Solid-State-Relais-Tochterplatine, OPTO-22-kompatibel
Optisch isolierte AC-Solid-State-Relais-Tochterplatine mit 12 Kanälen und OPTO-22-kompatiblem Steckverbinder für den direkten Anschluss an kompatible Platinen. Lieferumfang mit Kabel CA-3710 DB37.
- 12 optisch isolierte AC-SSR-Kanäle, Form A
- OPTO-22-kompatibler Steckverbinder sowie 37-polige D-Sub- und 20-polige Steckverbinder
- Direkter Anschluss an OPTO-22-kompatible Platinen
- Nennstrom 4 A je Kanal; Schaltzeit max. 1 ms (Halbwelle einer Sinusschwingung)
- LED-Anzeige des Relaisstatus an jedem Kanal
- Schraubklemmen für die Feldverdrahtung
332,00 € pro Stück
| 1-9 Stück | 332,00 € | |
|---|---|---|
| 10-30 Stück | 322,00 € | −3 % |
| ab 31 Stück | 316,00 € | −5 % |
Produktinformationen "DB-12SSR/D 12-K-AC-Solid-State-Relais-Tochterplatine, OPTO-22-kompatibel"
Die DB-12SSR/D ist eine Tochterplatine mit 12 AC-Solid-State-Relais zum Schalten von Lasten auf Netzspannungsniveau aus einem DAQ-System. Jeder Kanal ist ein SSR mit Schließerkontakt (Form A), und die Platine wird direkt auf eine OPTO-22-kompatible Platine gesteckt. So lässt sie sich ohne eigene Verdrahtung in eine bestehende Datenerfassung integrieren.
Die Feldverdrahtung erfolgt über Schraubklemmen, und eine LED je Kanal zeigt den Relaiszustand an, was Inbetriebnahme und Fehlersuche erleichtert. Laut Bestellinformation wird diese Variante mit einem Kabel CA-3710 DB37 Stecker-Stecker (45º, 1 m) anstelle des Flachbandkabels CA-5015 geliefert, das der Basisversion DB-12SSR beiliegt.
Typische Einsatzgebiete sind Ein-/Aus-Schaltung, Energiemanagement, Testautomatisierung und Prozesssteuerung. Die Platine arbeitet bei 0 bis 60 °C und wird bei -20 bis 70 °C gelagert. Die Luftfeuchtigkeit ist mit 5 % bis 90 % nicht kondensierend angegeben.
Anwendungen
- Ein-/Aus-Steuerung
- Energiemanagement
- Testautomatisierung
- Prozesssteuerung
| Product type: | Daughter board |
|---|---|
| Interface: | 20-pin, 37-polig D-Sub, OPTO-22 compatible |
| Relay outputs: | 12 (SSR, Form A) |
| Isolation: | Optical |
| Operating temperature: | 0 ~ 60 °C |
Technische Daten
| Relaisausgang | |
|---|---|
| Kanäle | 12 X FORM A |
| Typ | SSR |
| Kontaktbelastbarkeit | 4 A @ 240 VAC |
| Betätigungszeit | 1/2 Zyklus einer Sinuswelle der Spannung, 1 ms (max.) |
| Elektrische Lebensdauer | Lange Lebensdauer, kein Lichtbogen, kein Prellen, kein Schaltrauschen |
| Leistung | |
| Leistungsaufnahme | 400 mA @ 5 V |
| Mechanisch | |
| Abmessungen (mm) | 223.5 mm x 135.5 mm |
| Umgebung | |
| Betriebstemperatur | 0 ~ 60°C |
| Lagertemperatur | -20 ~ 70°C |
| Feuchtigkeit | 5 % bis 90 %, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
