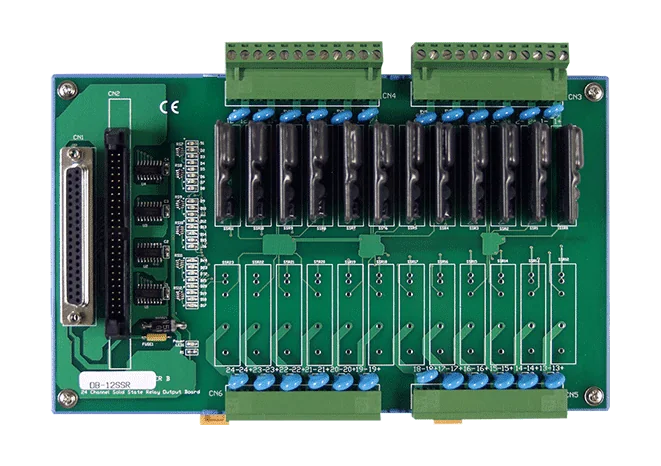

DB-12SSR/DIN 12-Kanal-AC-Festkörperrelais-Tochterplatine, Hutschienenmontage
12-Kanal-AC-Festkörperrelais-Tochterplatine mit OPTO-22-kompatiblem Anschluss, zur Hutschienenmontage mit 50-poligem Flachbandkabel CA-5015.
- 12 AC-Festkörperrelaiskanäle, jeweils für 4 A bei 250 V AC ausgelegt
- Direkter Anschluss an eine OPTO-22-kompatible Platine
- Optisch isolierte Kanäle mit LED-Anzeige des Relaiszustands
- Schraubklemmen für unkomplizierte Feldverdrahtung
- Hutschienenmontage für die Schaltschrankinstallation
- Flachbandkabel CA-5015 (50-polig, 1,5 m) im Lieferumfang
339,00 € pro Stück
| 1-9 Stück | 339,00 € | |
|---|---|---|
| 10-30 Stück | 329,00 € | −3 % |
| ab 31 Stück | 322,00 € | −5 % |
Produktinformationen "DB-12SSR/DIN 12-Kanal-AC-Festkörperrelais-Tochterplatine, Hutschienenmontage"
DB-12SSR/DIN ist eine 12-Kanal-AC-Festkörperrelais-Platine, die direkt in eine OPTO-22-kompatible Platine gesteckt wird und Ingenieuren eine kompakte Möglichkeit bietet, AC-Lasten über ein Datenerfassungssystem zu schalten. Jeder Kanal ist optisch isoliert, und LEDs zeigen den Relaiszustand auf einen Blick an.
Diese Hutschienen-Variante eignet sich für Schalttafel- und Schaltschrankinstallationen, in denen die Platine auf einer Hutschiene montiert werden muss. Die Feldverdrahtung erfolgt über Schraubklemmen, und das Flachbandkabel CA-5015 (50-polig, 1,5 m) ist im Lieferumfang enthalten, um die Verbindung zur Host-Platine herzustellen.
Jeder Kanal ist für 4 A bei 240 V AC ausgelegt (laut Merkmalsliste 4 A bei 250 V AC), mit einer Schaltzeit von 1/2 Zyklus der Sinusschwingung der Spannung, maximal 1 ms. Die Platine nimmt 400 mA bei 5 V auf und arbeitet im Temperaturbereich von 0 bis 60 °C.
Anwendungen
- Ein-/Ausschaltsteuerung
- Energiemanagement
- Testautomatisierung
- Prozesssteuerung
| Product type: | Daughter board |
|---|---|
| Interface: | OPTO-22 compatible |
| Relay outputs: | 12 |
| Operating temperature: | 0 ~ 60 °C |
| Mounting: | DIN-rail |
Technische Daten
| Relaisausgang | |
|---|---|
| Kanäle | 12 X FORM A |
| Typ | SSR |
| Kontaktbelastbarkeit | 4 A @ 240 VAC |
| Betätigungszeit | 1/2 Zyklus einer Sinuswelle der Spannung, 1 ms (max.) |
| Elektrische Lebensdauer | Lange Lebensdauer, kein Lichtbogen, kein Prellen, kein Schaltrauschen |
| Leistung | |
| Leistungsaufnahme | 400 mA @ 5 V |
| Mechanisch | |
| Abmessungen (mm) | 223.5 mm x 135.5 mm |
| Umgebung | |
| Betriebstemperatur | 0 ~ 60°C |
| Lagertemperatur | -20 ~ 70°C |
| Feuchtigkeit | 5 % bis 90 %, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
