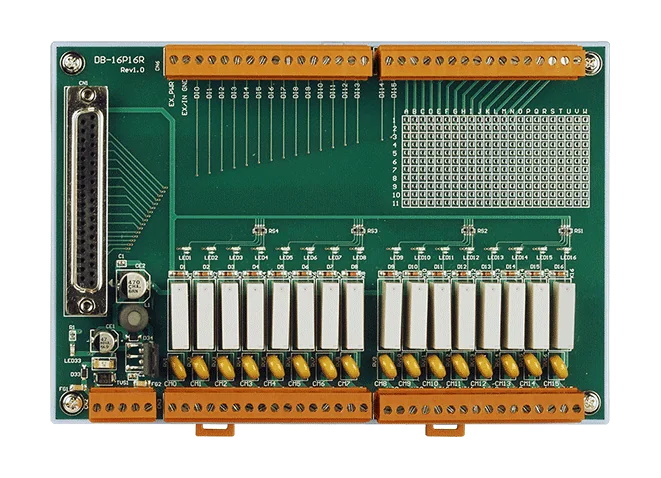

DB-16P16R Tochterplatine, 16-Kanal isolierter Eingang und 16-Kanal Relaisausgang
Tochterplatine mit 16 isolierten digitalen Eingängen und 16 Relaisausgängen (Form A) für OPTO-22-kompatible DAQ-Karten, inklusive 1 m DB37-Kabel.
- 16 isolierte digitale Eingangskanäle für Feldsignale
- 16 Relaisausgänge mit Schließer-Kontakt (Form A) zum Schalten von Lasten
- Relais-Nennwert 250 VAC/30 VDC, 3 A oder 5 A (siehe Lebensdauerangaben)
- 37-poliger Steckverbinder für die Karten PISO-P32C32 und ISO-P32C32
- LED-Anzeige an jedem angesteuerten Relaiskanal
- Schraubklemmen für die Feldverdrahtung, Hutschienenmontage, 118 mm x 174 mm
176,00 € pro Stück
| 1-9 Stück | 176,00 € | |
|---|---|---|
| 10-30 Stück | 170,00 € | −3 % |
| ab 31 Stück | 167,00 € | −5 % |
Produktinformationen "DB-16P16R Tochterplatine, 16-Kanal isolierter Eingang und 16-Kanal Relaisausgang"
Die DB-16P16R CR ist eine Tochterplatine, die einer kompatiblen digitalen 37-poligen E/A-Schnittstelle 16 isolierte digitale Eingänge und 16 Relaisausgänge mit Schließer-Kontakt (Form A) hinzufügt. Sie ist für den Betrieb mit den Karten PISO-P32C32 und ISO-P32C32 sowie mit OPTO-22-kompatiblen digitalen E/A-Karten wie DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U und PIO-D48U ausgelegt.
Jeder Relaiskanal verfügt über eine LED, die leuchtet, sobald das Relais angesteuert wird. Dies erleichtert die Kontrolle des Schaltzustands bei Inbetriebnahme und Fehlersuche. Die Feldverdrahtung erfolgt über Schraubklemmen, die Platine wird auf einer Hutschiene montiert.
Diese Bestellnummer enthält das Kabel CA-3710D, einen 1 m langen DB37-Stecker-auf-Stecker-Verbinder mit 180°-Konfiguration, zum Anschluss der Platine an die übergeordnete E/A-Karte.
- 16 isolierte digitale Eingangskanäle
- 16 Relaisausgänge mit Schließer-Kontakt (Form A), Nennwert 250 VAC/30 VDC bei 3 A bzw. 5 A
- 37-poliger Steckverbinder zur Ansteuerung von Relais und Eingängen
- LED-Anzeige für jedes angesteuerte Relais
- Schraubklemmen für die Feldverdrahtung
- Versorgungseingang +12 ~ 30 VDC, 0,20 A bei +24 V max.
- Betriebstemperatur -25 ~ +75 °C
Anwendungen
- Erweiterung OPTO-22-kompatibler digitaler E/A-Systeme mit isolierten Eingängen und Relaisausgängen
- Relaisschaltung, gesteuert über die Karten PISO-P32C32 oder ISO-P32C32
- Schalttafelmontierte digitale E/A in industriellen Schaltschränken
| Product type: | Daughter board |
|---|---|
| Interface: | 37-pin (DB37) |
| Digital inputs: | 16 |
| Relay outputs: | 16 |
| Isolation: | Isolated digital inputs |
| Power input: | +12 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Digitaleingang | |
|---|---|
| Kanäle | 16 |
| Spannungspegel AUS | Pin-zu-Pin-Klemmen |
| Relaisausgang | |
| Kanäle | 16 x FORM A |
| Typ | Signalrelais |
| Kontaktbelastbarkeit | 250 VAC/30 VDC, 3 A, min. 100.000 Schaltspiele (10 Schaltspiele/Minute) 250 VAC/30 VDC, 5 A, min. 6.000 Schaltspiele (10 Schaltspiele/Minute) |
| Betätigungszeit | 10 ms (typisch) |
| Abfallzeit | 10 ms (typisch) |
| Elektrische Lebensdauer | 250 VAC/30 VDC, 3 A, min. 100.000 Schaltspiele (10 Schaltspiele/Minute), 250 VAC/30 VDC, 5 A, min. 6.000 Schaltspiele (10 Schaltspiele/Minute) |
| Mechanische Lebensdauer | 20.000.000 Schaltspiele bei keiner Last. (300 Schaltspiele/Minute) |
| Leistung | |
| Eingangsbereich | +12 ~ 30 VDC |
| Leistungsaufnahme | 0,20 A @ +24 V max. |
| Mechanisch | |
| Abmessungen (mm) | 118 mm x 174 mm |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 % ~ 90 %, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
