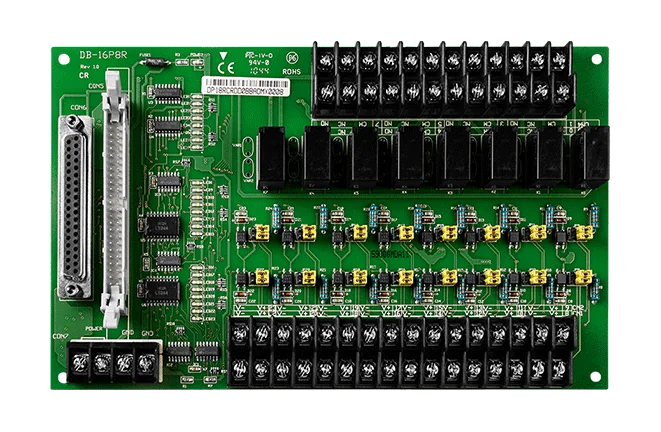

DB-16P8R/DIN Daughter Board, 16-ch Isolierter DI und 8-ch Relais, Hutschienenmontage
Hutschienenmontierte Tochterplatine mit 16 optisch isolierten digitalen Eingängen und 8 Relaisausgängen (Form C) für OPTO-22-kompatible DIO-Karten. Inkl. Flachbandkabel CA-5015 mit 50 Polen.
- 16 optisch isolierte digitale Eingangskanäle, per Jumper wählbar für potentialfreie oder potentialbehaftete Kontakte
- 8 Relaisausgänge (Form C) für 250 VAC/5 A und 30 VDC/5 A
- Direkter Anschluss an DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U und PIO-D48U OPTO-22-kompatible Karten
- Eingangsreaktionszeit von 20 µs
- Relais-Schaltzeit 10 ms, Abfallzeit 5 ms
- Hutschienenmontage-Variante
160,00 € pro Stück
| 1-9 Stück | 160,00 € | |
|---|---|---|
| 10-30 Stück | 155,00 € | −3 % |
| ab 31 Stück | 152,00 € | −5 % |
Produktinformationen "DB-16P8R/DIN Daughter Board, 16-ch Isolierter DI und 8-ch Relais, Hutschienenmontage"
Die DB-16P8R/DIN CR ist eine DAQ-Tochterplatine, die kompatiblen digitalen I/O-Karten im OPTO-22-Stil 16 optisch isolierte digitale Eingänge und 8 Relaisausgänge hinzufügt. Sie eignet sich für Ingenieure, die Feldkontakte elektrisch von der Basiskarte trennen oder Lasten über Relais mit Schließer-Wechsler (Form C) schalten müssen.
Jeder Eingang lässt sich per Jumper für den Betrieb mit potentialfreien oder potentialbehafteten Kontakten einstellen. Die Relais sind für 250 VAC/5 A und 30 VDC/5 A ausgelegt, mit einer Schaltzeit von 10 ms und einer Abfallzeit von 5 ms. Die Hutschienen-Ausführung ist für die Montage auf einer Standard-Hutschiene vorgesehen.
Ein 1,5 m langes 50-poliges Flachbandkabel (CA-5015) ist im Lieferumfang enthalten. Die Platine ist für einen Betriebstemperaturbereich von 0 ~ 60 °C spezifiziert.
Anwendungen
- Potentialgetrennte Erfassung digitaler Eingänge
- Testautomatisierung
| Product type: | Daughter board |
|---|---|
| Interface: | 50-pin flat cable |
| Digital inputs: | 16 |
| Relay outputs: | 8 |
| Isolation: | Optical |
| Operating temperature: | 0 ~ 60°C |
| Mounting: | DIN-rail |
Technische Daten
| Digitaleingang | |
|---|---|
| Kanäle | 16 |
| Typ | Potentialfreier + potentialbehafteter Kontakt |
| Spannungspegel EIN | Trocken: Nahe GND (TTL) Nass: 2,8 V ~ 24 V (max.) |
| Spannungspegel AUS | Trocken: Offen (TTL) Nass: 1 V (max.) |
| Reaktionsgeschwindigkeit | 20us |
| Eingangsimpedanz | 1,2 kΩ |
| Relaisausgang | |
| Kanäle | 8 x FORM C |
| Typ | 24-V-Leistungsrelais |
| Kontaktbelastbarkeit | 250 VAC/5 A, 30 VDC/5 A |
| Betätigungszeit | 10 ms |
| Abfallzeit | 5 ms |
| Elektrische Lebensdauer | 1 x 10^5 |
| Mechanische Lebensdauer | 1 x 10^7 |
| Mechanisch | |
| Abmessungen (mm) | 213 mm x 132 mm |
| Umgebung | |
| Betriebstemperatur | 0 ~ 60°C |
| Lagertemperatur | -20 ~ 70°C |
| Feuchtigkeit | 5 % bis 90 %, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
