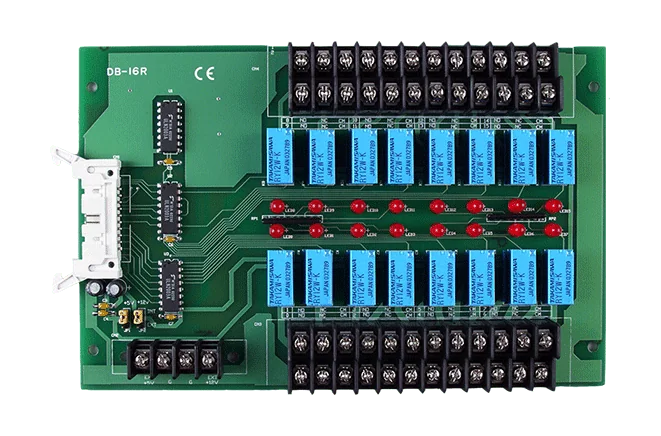

DB-16R 16-Kanal-Form-C-Relaisausgang-Tochterplatine für 20-poligen DAQ-Stecker
16-Kanal-Form-C-Relaisausgangs-Tochterplatine, angesteuert über ein 20-poliges Flachbandkabel, mit Schraubklemmen und einer LED pro Relais zur Statusanzeige.
- 16 Form-C-Relaisausgänge, geschaltet über einen einzigen 20-poligen Stecker
- Kompatibel mit A-82X, DIO-64 oder jedem kompatiblen digitalen Ausgangsport
- 5-V-Signal an einem Kanal aktiviert das zugehörige Relais
- Anzeige-LED je Relais zeigt die Aktivierung an
- Schraubklemmen für die feldseitige Verdrahtung und separater 12-VDC-Spannungseingang
- Kontakt-Nennwert 0,5 A/120 VAC und 1 A/24 VDC
120,00 € pro Stück
| 1-9 Stück | 120,00 € | |
|---|---|---|
| 10-30 Stück | 117,00 € | −3 % |
| ab 31 Stück | 114,00 € | −5 % |
Produktinformationen "DB-16R 16-Kanal-Form-C-Relaisausgang-Tochterplatine für 20-poligen DAQ-Stecker"
Die DB-16R ist eine Relais-Tochterplatine mit 16 Kanälen, mit der ein digitaler Ausgangsport 16 Form-C-Relais schalten kann. Jedes Relais wird durch Anlegen eines 5-V-Signals an seinen Kanal über den 20-poligen Flachbandkabelstecker aktiviert. Die Platine kann dadurch direkt von einer A-82X, einer DIO-64 oder einem anderen kompatiblen digitalen Ausgangsport angesteuert werden.
Jedes Relais verfügt über eine Anzeige-LED, die leuchtet, solange das Relais aktiv ist. Dies erleichtert die Kontrolle des Kanalstatus bei Inbetriebnahme und Fehlersuche. Die feldseitige Verdrahtung erfolgt über Schraubklemmen, zusätzlich ist ein separater Schraubklemmen-Spannungseingang vorhanden, sodass die Platine ihre Versorgung nicht vom Host-PC bezieht.
- Relaiskontakt-Nennwert: 0,5 A bei 120 VAC oder 1 A bei 24 VDC
- Schaltzeit 6 ms, Abfallzeit 3 ms
- Inklusive Flachbandkabel CA-2010, 20-polig, 1 m
Anwendungen
- Ein-/Aus-Steuerung
- Energiemanagement
- Testautomatisierung
- Prozesssteuerung
| Product type: | Relay output daughter board |
|---|---|
| Interface: | 20-pin flat cable |
| Relay outputs: | 16 x Form C |
| Power input: | 12 VDC |
| Operating temperature: | 0 ~ 60 °C |
Technische Daten
| Relaisausgang | |
|---|---|
| Kanäle | 16 x FORM C |
| Typ | Signalrelais |
| Kontaktbelastbarkeit | 0,5 A/120 VAC, 1 A/24 VDC |
| Betätigungszeit | 6ms |
| Abfallzeit | 3ms |
| Elektrische Lebensdauer | 2 x 10^5 |
| Mechanische Lebensdauer | 2 x 10^7 |
| Leistung | |
| Eingangsbereich | 12 VDC |
| Leistungsaufnahme | +12 V @ 528 mA max. +5 V @ 150 mA max. |
| Mechanisch | |
| Abmessungen (mm) | 205 mm x 114 mm |
| Umgebung | |
| Betriebstemperatur | 0 ~ 60°C |
| Lagertemperatur | -20 ~ 70°C |
| Feuchtigkeit | 5 % bis 90 %, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
