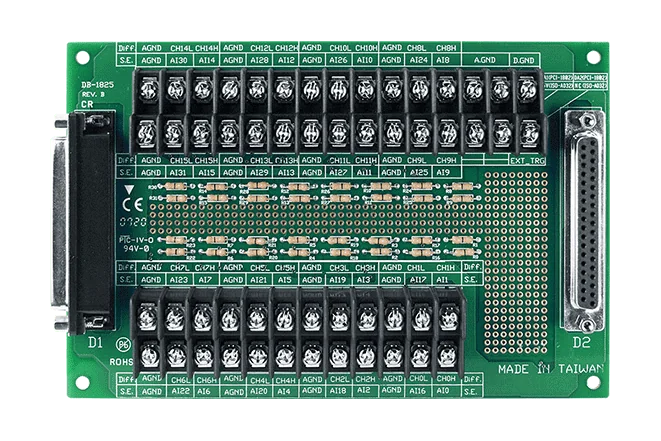

DB-1825/2 DB37-Schraubklemmenboard mit 2-m-Kabel CA-3720
DB37-Buchse auf Schraubklemmenboard für die Datenerfassungskarten PCI-1202U/1602U/1802U, inklusive 2-m-DB37-Stecker-auf-Stecker-Kabel (CA-3720).
- DB37-Buchsen-Schraubklemmenboard für den 37-poligen Kabel-I/O-Anschluss der Karten PCI-1202U, PCI-1602U und PCI-1802U
- Unterstützt 32 Single-Ended- oder 16 differentielle Kanäle
- Unbestückte Lötpads für Drahtbrucherkennung, Tiefpassfilter, Strom-Shunt und Spannungsteiler (manuelles Löten)
- Lieferung mit Kabel CA-3720 DB37 Stecker-auf-Stecker, 45 Grad, 2 m
- Abmessungen 170 mm x 114 mm
- Betriebstemperatur 0 bis +60 °C, Lagerung -30 bis +80 °C
72,00 € pro Stück
| 1-9 Stück | 72,00 € | |
|---|---|---|
| 10-30 Stück | 69,00 € | −4 % |
| ab 31 Stück | 68,00 € | −6 % |
Produktinformationen "DB-1825/2 DB37-Schraubklemmenboard mit 2-m-Kabel CA-3720"
Das DB-1825/2 CR führt den 37-poligen Kabel-I/O-Anschluss der Datenerfassungskarten PCI-1202U, PCI-1602U und PCI-1802U auf ein Schraubklemmenboard heraus, sodass die Feldverdrahtung ohne direkten Eingriff an der Karte erfolgen kann. Zur Verbindung mit der Karte wird ein 2 m langes DB37-Stecker-auf-Stecker-Kabel (CA-3720) mitgeliefert.
Das Board stellt je nach Serie 32 Single-Ended- bzw. 16 differentielle Kanäle zur Verfügung. Über unbestückte Lötpads lassen sich manuell eine Drahtbrucherkennung, ein Tiefpassfilter, ein Strom-Shunt und ein Spannungsteiler ergänzen. Dies eignet sich für Ingenieure, die die Signalaufbereitung an ihre eigene Schaltung anpassen müssen.
Das Board misst 170 mm x 114 mm und ist für einen Betriebsbereich von 0 bis +60 °C bei 10 % bis 90 % relativer Luftfeuchtigkeit, nicht kondensierend, ausgelegt. Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.
Anwendungen
- Feldverdrahtung für die Datenerfassungskarten PCI-1202U, PCI-1602U und PCI-1802U
| Product type: | DAQ daughter board |
|---|---|
| Interface: | DB37 |
| Ports: | 37-pin |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Mechanisch | |
|---|---|
| Abmessungen (mm) | 170 mm x 114 mm |
| Umgebung | |
| Betriebstemperatur | 0~ +60 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 % ~ 90 %, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
