DB-1825/2/DIN DB37-Schraubklemmenplatine mit DIN-Schienenmontage
DB37-Schraubklemmenplatine mit DIN-Schienenmontage für die DAQ-Karten PCI-1202U, 1602U, 1802U, 822 und 826. Lieferumfang: 2 m DB37-Stecker-auf-Stecker-Kabel (CA-3720).
- Schraubklemmenplatine für E/A über 37-poliges DB37-Kabel mit Karten der Serien PCI-1202U, 1602U, 1802U, 822 und 826
- 32 Single-Ended- oder 16 Differenzkanäle
- DIN-Schienenmontage für die Schrankinstallation
- Lieferumfang: DB37-Stecker-auf-Stecker-Kabel CA-3720, 45°, 2 m
- Freie Lötpads für Leitungsbrucherkennung, Tiefpassfilter, Strommessshunt und Spannungsteiler (manuelles Löten)
- Betriebstemperatur 0 bis +60 °C; Lagertemperatur -30 bis +80 °C
78,00 € pro Stück
| 1-9 Stück | 78,00 € | |
|---|---|---|
| 10-30 Stück | 76,00 € | −3 % |
| ab 31 Stück | 74,00 € | −5 % |
Produktinformationen "DB-1825/2/DIN DB37-Schraubklemmenplatine mit DIN-Schienenmontage"

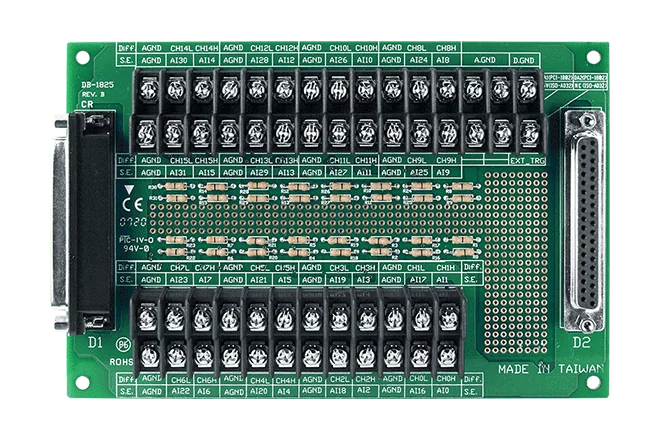

DB-1825/2/DIN verbindet ein 37-poliges DB37-Kabel einer Datenerfassungskarte PCI-1202U, 1602U, 1802U, 822 oder 826 mit einer Schraubklemmenplatine. Damit lassen sich Feldsignale praktisch verdrahten, ohne einen eigenen Breakout aufbauen zu müssen. Die Platine stellt 32 Single-Ended- oder 16 Differenzkanäle bereit.
Diese DIN-Schienen-Variante eignet sich für Schalttafel- und Schrankinstallationen. Die Platine wird mit einem DB37-Stecker-auf-Stecker-Kabel CA-3720, 45°, 2 m Länge geliefert, sodass sie sofort an die DAQ-Karte angeschlossen werden kann.
Freie Lötpads auf der Platine ermöglichen es, bei Bedarf manuell eine Leitungsbrucherkennung, ein Tiefpassfilter, einen Strommessshunt und einen Spannungsteiler zu ergänzen. Die Platine ist CE-, UKCA-, FCC-, RoHS- und WEEE-zertifiziert und für den Betrieb von 0 bis +60 °C ausgelegt.
Anwendungen
- Verdrahtung von Feldsignalen mit den Datenerfassungskarten PCI-1202U, 1602U, 1802U, 822 und 826
- DAQ-Verdrahtung im Schaltschrank auf DIN-Schiene
| Product type: | DAQ daughter board |
|---|---|
| Interface: | DB37 |
| Analog inputs: | 32 SE / 16 Diff |
| Ports: | 37-pin |
| Operating temperature: | 0 ~ +60 °C |
| Mounting: | DIN-rail |
Technische Daten
| Mechanisch | |
|---|---|
| Abmessungen (mm) | 170 mm x 114 mm |
| Umgebung | |
| Betriebstemperatur | 0~ +60 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 % ~ 90 %, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
