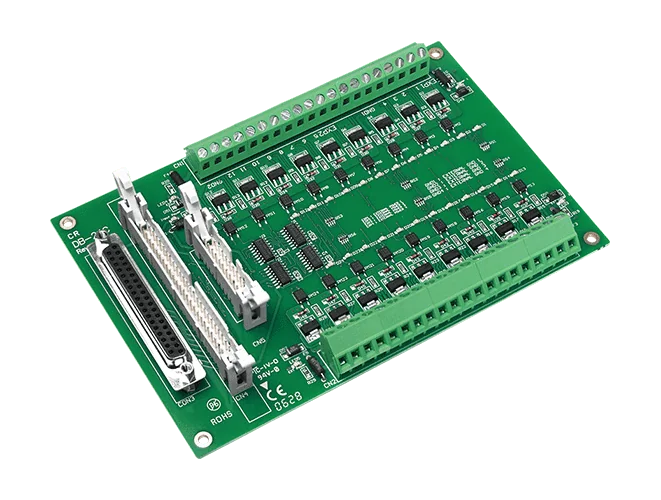

DB-24C/D/DIN 24-Kanal-Open-Collector-Ausgangsboard, DIN-Schienenmontage

Die DB-24C/DIN stellt 24 optisch isolierte NPN-Open-Collector-Ausgänge bereit, die in vier galvanisch getrennte Gruppen unterteilt sind. Sie dient zum Schalten von Lasten über OPTO-22-kompatible Datenerfassungskarten; die Hutschienen-Variante eignet sich für den Einbau in Schaltschränke.Der Kanalstatus wird über LEDs angezeigt, die Feldverdrahtung erfolgt über Schraubklemmen. Die Platine bietet pro Kanal eine Schaltleistung von 100 mA bzw. 600 mA bei 30 VDC, sodass die Ausgänge an die jeweilige Last angepasst werden können. Das Flachbandkabel CA-5015 (50-polig, 1,5 m) ist im Lieferumfang dieser Bestellnummer enthalten.Typische Einsatzgebiete sind Ein/Aus-Steuerung, Energiemanagement, Testautomatisierung und Prozessregelung. Die Platine ist RoHS- und WEEE-zertifiziert und für einen Betrieb von 0 bis 60 °C ausgelegt.AnwendungenEin/Aus-SteuerungEnergiemanagementTestautomatisierungProzessregelung

Die DB-24C/D CR stellt 24 optisch isolierte Digitalausgänge bereit, die in vier getrennten Gruppen angeordnet sind und zum Schalten von Lasten über eine OPTO-22-kompatible Karte oder einen anderen DAQ-Aufbau dienen.Jeder Kanal verwendet einen NPN-Open-Collector-Ausgang. Sechzehn Kanäle sind für 100 mA und acht Kanäle für 600 mA ausgelegt, jeweils bei 30 VDC. Die Isolationsspannung beträgt 3750 Vrms, die typische Reaktionsgeschwindigkeit 1 kHz. Der Ausgangszustand wird über LEDs angezeigt, die Feldverdrahtung erfolgt über Schraubklemmen.Die Platine wird direkt an OPTO-22-kompatible Karten angeschlossen und verfügt über einen OPTO-22-kompatiblen Anschluss, einen 37-poligen D-Sub-Stecker sowie einen 20-poligen Stecker. Diese /D-Variante wird mit dem Kabel CA-3710 DB37 Stecker-auf-Stecker (45°, 1 m) geliefert, während die DB-24C CR mit dem 50-poligen Flachbandkabel CA-5015 (1,5 m) ausgeliefert wird. Der Betriebsbereich der Platine liegt bei 0 ~ 60 °C.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung

Die DB-24C CR ergänzt ein Datenerfassungssystem um 24 NPN-Open-Collector-Digitalausgänge. Die Ausgänge sind in vier getrennt isolierte Gruppen unterteilt. Dadurch bleibt die Feldverdrahtung von der Host-Seite getrennt, und die Platine eignet sich für Schaltaufgaben wie Ein-/Aus-Steuerung und Prozessregelung.Die Nennströme unterscheiden sich je Kanalgruppe: 16 Kanäle sind für 100 mA ausgelegt, 8 Kanäle für 600 mA, jeweils bei 30 Vdc. Jeder Ausgang verfügt über eine LED-Statusanzeige, und die Schraubklemmen vereinfachen die Feldverdrahtung. Die Platine wird über ihren OPTO-22-Steckverbinder direkt an OPTO-22-kompatible Boards angeschlossen; zusätzlich sind ein 37-poliger D-Sub- und ein 20-poliger Steckverbinder verbaut.Diese CR-Bestellvariante enthält ein Flachbandkabel CA-5015 (50-polig, 1,5 m). Typische Einsatzgebiete sind Energiemanagement und Testautomatisierung. Das Modul ist RoHS- und WEEE-zertifiziert.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzessregelung

DB-24OD ist eine DAQ-Tochterplatine mit 24 optisch isolierten digitalen Open-Drain-Ausgängen, die in vier isolierte Gruppen unterteilt sind. Jeder Kanal verarbeitet eine maximale Last von 400 mA bei 10 ~ 24 VDC und eignet sich daher zum Schalten von Lasten aus einem DAQ-System.Die Platine bietet drei Anschlussoptionen: einen OPTO-22-kompatiblen Steckverbinder, einen 37-poligen D-Sub-Steckverbinder und einen 20-poligen Steckverbinder. Schraubklemmen vereinfachen die feldseitige Verdrahtung, und LEDs zeigen den Relaisstatus an. Das Lieferpaket enthält ein Kabel CA-3710 DB37 Stecker-auf-Stecker (45º, 1 m).Typische Einsatzgebiete sind Ein/Aus-Steuerung, Energiemanagement, Testautomatisierung und Prozesssteuerung. Die Platine ist für den Betrieb bei 0 ~ 60 °C ausgelegt und weist eine Isolationsfestigkeit von 3750 Vrms auf.AnwendungenEin/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung
