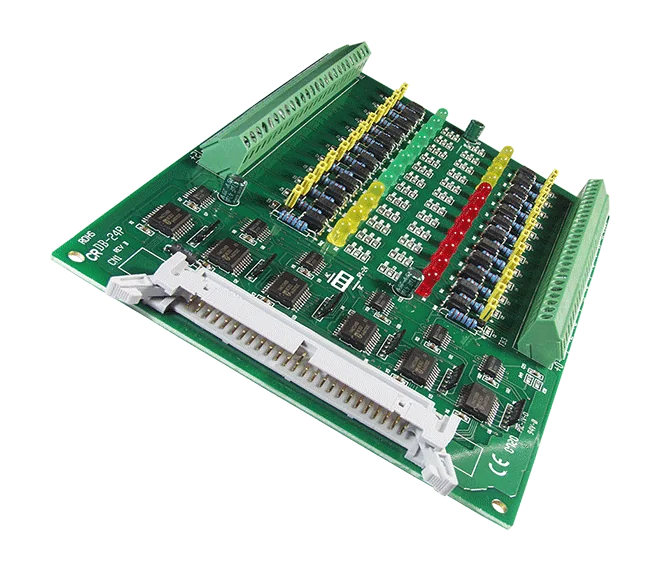

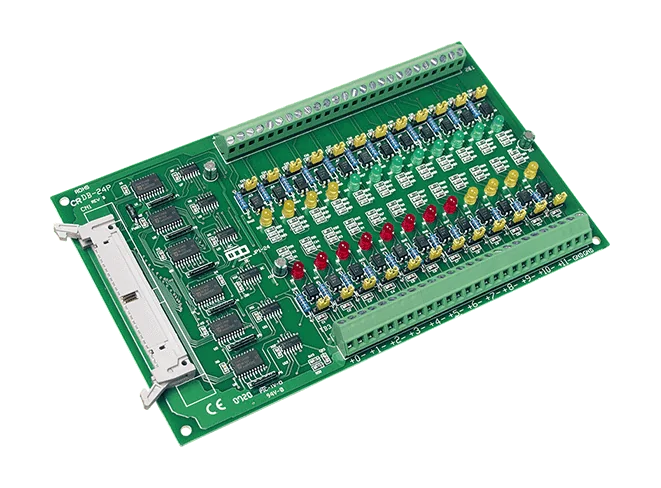

DB-24P/DIN 24-Kanal-optisch isolierte digitale Eingangs-Tochterplatine

Die DB-24P CR ist eine 24-kanalige, optisch isolierte Digital-Eingangs-Tochterplatine, die in OPTO-22-kompatible Digital-Eingangskarten wie DIO24, DIO48 und DIO144 gesteckt wird. Jeder Eingang verwendet einen bidirektionalen Optokoppler mit Strommesswiderstand, sodass die Feldsignale galvanisch vom Host-Computer getrennt sind. Diese Trennung schützt den Computer vor großen Gleichtaktspannungen, Erdschleifen und Spannungsspitzen, wie sie in industriellen Umgebungen üblich sind.Für Gleichstromsignale akzeptiert die Platine Pegel von TTL bis 24 V, mit einer Einschaltspannung von 2,8 V bis max. 24 V und einer Ausschaltspannung von max. 1 V. Bei Wechselstromsignalen muss die AC-Filterbrücke geschlossen sein. Der Eingang meldet dann einen konstanten logisch High-Pegel, wenn die Wechselspannungsfrequenz 1 kHz oder mehr beträgt und die Spannung mindestens 4 Vrms ist. Die Reaktionszeit beträgt 20 µs ohne Filter und 2,2 ms mit Filter.Die Platine nimmt +5 V bei 290 mA auf und misst 213 mm x 132 mm. Sie arbeitet im Bereich von 0 bis 60 °C und wird zum Anschluss mit einem Flachbandkabel CA-5015 (50-polig, 1,5 m) geliefert.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung

Die DB-24PD CR ergänzt OPTO-22-kompatible digitale Eingangskarten, darunter DIO24, DIO48 und DIO144, um 24 optisch isolierte digitale Eingangskanäle. Jeder Kanal nutzt einen bidirektionalen Optokoppler mit einem Strommesswiderstand, der den Host-Computer vor großen Gleichtaktspannungen, Erdschleifen und Spannungsspitzen schützt, wie sie in industriellen Anlagen häufig auftreten.Die Eingänge für potenzialbehaftete Kontakte erkennen einen logisch hohen Pegel ab 2,8 V bis 24 V und einen logisch niedrigen Pegel bei 1 V oder darunter. Sie eignen sich daher für TTL-Pegel und höhere Gleichspannungssignale. Bei Wechselspannungssignalen erkennt die Karte einen konstant logisch hohen Pegel, wenn die Eingangsfrequenz 1 kHz oder mehr beträgt und die Spannung mindestens 4 Vrms ausmacht. Bei Verwendung von AC-Eingängen muss die AC-Filterbrücke gesteckt sein. Die Reaktionszeit beträgt 20 µs ohne Filter und 2,2 ms mit Filter.Der Lieferumfang umfasst ein CA-3710 DB37-Kabel (Stecker auf Stecker, 45°, 1 m) zum Anschluss an die kompatible Karte. Typische Einsatzgebiete sind Ein-/Aus-Steuerung, Energiemanagement, Testautomatisierung und Prozessregelung.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzessregelung

Die DB-24PD/DIN CR ist eine optisch isolierte digitale Eingangs-Tochterplatine mit 24 Kanälen, die sich auf OPTO-22-kompatible Digital-I/O-Karten wie DIO24, DIO48 und DIO144 aufstecken lässt. Jeder Eingang verwendet einen bidirektionalen Optokoppler mit Strommesswiderstand, der den Host-Rechner von hohen Gleichtaktspannungen, Masseschleifen und Spannungsspitzen trennt, wie sie in industriellen Umgebungen häufig auftreten.Die Platine nimmt Gleichspannungssignale mit Nasskontakt von TTL-Pegel bis 24 V auf und kann zudem einen breiten Bereich von Wechselspannungssignalen erfassen. Bei gesetzter AC-Filterbrücke wird ein Wechselspannungseingang als konstant logisch high erkannt, wenn Frequenz 1 kHz oder mehr und Spannung mindestens 4 Vrms betragen. Die Reaktionszeit beträgt ohne Filter 20 µs und mit Filter 2,2 ms. Diese Hutschienen-Variante wird mit einem Kabel CA-3710 DB37 Stecker-Stecker, 45°, 1 m geliefert.Optisch isolierte Eingänge, 24 KanäleDirekter Anschluss an die OPTO-22-kompatiblen digitalen Eingangskarten DIO24, DIO48 und DIO144DC-Eingang von TTL-Pegel bis 24 V, Ein-Pegel 2,8 V bis 24 V und Aus-Pegel maximal 1 VAC-Eingang mit wählbarem Filter, 1 kHz und 4 Vrms SchwelleEingangspuffer mit SpannungskomparatorenHutschienenmontage, Platine 213 mm x 132 mmAnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzessregelung

Die DB-24POR ist eine Tochterplatine mit 24 PhotoMOS-Relaiskanälen vom Typ Form A zum Schalten von Lasten aus einem Datenerfassungssystem. Jeder Kanal ist optisch isoliert, mit einer Nenn-Isolationsspannung von 5.000 Vdc, wodurch die Steuerseite von der geschalteten Seite getrennt bleibt.Die Feldanschlüsse erfolgen über Schraubklemmen, und eine LED je Kanal zeigt den Relaiszustand an, was Inbetriebnahme und Fehlersuche vereinfacht. Die Platine bietet einen OPTO-22-kompatiblen Steckverbinder neben einer 37-poligen D-Sub-Buchse und einem 20-poligen Steckverbinder und ermöglicht so mehrere Wege zur Integration in ein übergeordnetes System.Die Bestellinformationen für die Variante CR umfassen ein Flachbandkabel CA-5015 (50-polig, 1,5 m). Die Platine eignet sich für Ein-/Aus-Schaltaufgaben im Energiemanagement, in der Prozessteuerung und in der Testautomatisierung.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung
